로저스 듀얼 사이드 TC600 PCB 0.8mm ENEPIG 마무리

상품

구리 래미네이트

저희와 연락

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

지금 연락하세요

로저스 듀얼 사이드 TC600 PCB 0.8mm ENEPIG 마무리

모크:	1개
가격:	USD9.99-99.99
표준 포장:	진공 백+상자
배달 기간:	8-9 근무일
지불 방법:	티/티
공급 능력:	한 달에 5000pc

세부 정보 정보

제품 설명

자세한 정보

원래 장소

브랜드 이름

Bicheng

UL, ISO9001, IATF16949

모델 번호

BIC-332.V1.0

기본 자료:

로저스 TC600

레이어 수:

PCB 두께:

0.8mm

PCB 크기:

112mm x 60mm(1개)±0.15mm

실크 스크린:

솔더 마스크:

구리 중량:

외부 레이어용 1온스(1.4밀)

표면 마무리:

무전해 니켈 무전해 팔라듐 및 침지 금(ENEPIG)

강조하다:

로저스 TC600 PCB 보드

양면적 ENEPIG PCB

0.8mm 로저스 PCB

제품 설명

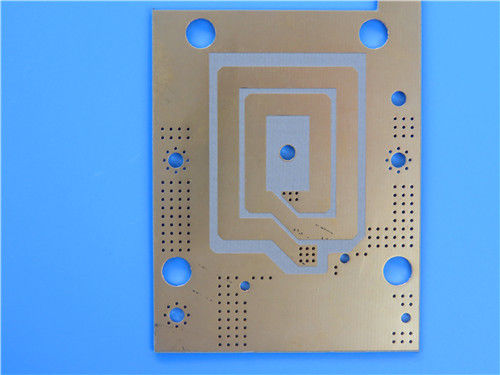

로저스 듀얼 사이드 TC600 PCB 0.8mm ENEPIG 마무리

이 2층 RF PCB는 로저스 TC600로 만들어졌습니다. PTFE, 열전도 세라믹 필러, 그리고 섬유 유리 강화로 만들어진 특수 복합체입니다.예외적인 열전도성 (열 관리) 및 낮은 다이 일렉트릭 손실 (신호 무결성) 을 제공하기 위해 설계된, 그것은 IPC-클래스-2 표준을 충족하고 강화기, 안테나 및 항공 전자 부품과 같은 전력 밀도가 높은 공간 제한 응용 프로그램에 이상적입니다.

PCB 사양

매개 변수	세부 사항
기본 재료	로저스 TC600 (PTFE + 열 전도성 세라믹 필러 + 섬유 유리 강화)
계층 수	쌍면 (2층 딱딱한 PCB)
보드 크기	112mm x 60mm (1개) ±0.15mm
최소 추적/공간	5/5 밀리
최소 구멍 크기	00.3mm
타입을 통해	실명 비아스 (홀 비아스만)
완성된 보드 두께	00.8mm
완공된 구리 무게 (외층)	1온스 (1.4 밀리 총: 18μm 기본 구리 + 17μm 층당 접착)
접착 두께를 통해	20μm
표면 마감	전기 없는 니켈 전기 없는 팔라디움 및 몰입 금 (ENEPIG)
실크 스크린	위쪽: 하얀색; 아래쪽: 안
용접 마스크	위쪽: 녹색; 아래쪽: 아니
품질 보장	100% 운송 전 전기 테스트

PCB 스택업 세부 정보

레이어 타입	재료/상명	두께
구리 층 (위)	18μm 기본 구리 + 17μm 접착 (완료: 총 1온스 / 35μm)	35μm (1oz)
다이렉트릭 층	로저스 TC600	0.762mm (30mls)
구리층 (아래쪽)	18μm 기본 구리 + 17μm 접착 (완료: 총 1온스 / 35μm)	35μm (1oz)

재료 개요: 로저스 TC600 라미네이트

로저스 TC600은 고주파 및 전력 밀도가 높은 회로에서 두 가지 중요한 과제를 해결하기 위해 설계된 고급 복합 라미네이트입니다. 열 관리 및 신호 손실.PTFE (저전압 손실을 위해) 와 열 전도성 세라믹 필러 (열 전달을 위해) 및 직물 유리 강화 (기계 견고성을 위해) 를 결합하여, TC600는 다이 일렉트릭 및 삽입 손실을 최소화하면서 "최고의"열전도성을 제공합니다.이 독특한 구식은 PCB 크기를 줄일 수 있습니다 (더 높은 효율을 통해),전력 처리 능력을 향상시킵니다., 핫스팟을 줄이고 장기적인 장치 신뢰성을 향상시킵니다-- 항공기, 안테나, 그리고 전력 증폭기에 대한 최고의 선택이 됩니다.

주요 자료 특징

사양	가치
소재 종류	PTFE + 열전도성 세라믹 필러 + 섬유 유리 강화
다이 일렉트릭 상수 (Dk)	6.15 1.8MHz와 10GHz / 23°C
분산 요인 (tanδ)	01.8 GHz에서 0.0017; 10 GHz / 23°C에서 0.0020
열전도성	1.1 W/mK
다이렉트릭 상수의 온도 계수 (TCDk)	-75ppm/°C (대역: -40°C ~ 140°C)
열 확장 계수 (CTE)	X축: 9ppm/°C; Y축: 9ppm/°C; Z축: 35ppm/°C
수분 흡수	00.03%

주요 이점

컴팩트 디자인을 가능하게 합니다:더 높은 효율성 (소 손실) 및 열 성능은 공간 제한 시스템에서 이상적으로 낮은 Dk 기판에 비해 PCB 발자국을 더 작게 허용합니다.

우수한 열 관리:최고 열전도 (1.1 W/mK) 는 열 축적을 줄이고, 핫스팟을 최소화하며, 전력 처리 능력을 향상시켜 부품 수명을 연장합니다.

낮은 신호 손실:극저전압 손실 (0.0017-0.0020) 은 신호의 무결성을 보존하여 더 높은 증폭기 / 안테나 이득과 효율성을 가져옵니다.

온도에서 안정적인 성능:일관된 Dk (TCDk: -75 ppm/°C) 와 낮은 CTE는 극한 온도 범위 (-40°C ~ 140°C) 에서 신뢰성을 보장합니다.

신뢰성 있는 컴포넌트 통합CTE는 활성 구성 요소와 밀접하게 일치하여 용접 관절에 대한 스트레스를 줄이고 장기적인 조립 신뢰성을 향상시킵니다.

쉽게 처리:기계적 견고성 (조직 유리 강화에서) 은 차원 안정성을 유지하면서 제조를 단순화합니다.

전형적 사용법

이 PCB는 열효율과 신호 무결성을 필요로 하는 고전력, 고주파 시스템에 최적화되어 있습니다.

전력 증폭기, 필터, 결합기
마이크로 웨브 조합기 및 전력 분할기 보드 (항공기 응용)
작은 발자국 안테나
디지털 오디오 방송 (DAB) 안테나 (위성 라디오)
GPS 및 휴대용 RFID 리더 안테나

태그:

상품

모크:	1개
가격:	USD9.99-99.99
표준 포장:	진공 백+상자
배달 기간:	8-9 근무일
지불 방법:	티/티
공급 능력:	한 달에 5000pc

자세한 정보

제품 설명

자세한 정보

원래 장소

중국

브랜드 이름

Bicheng

인증

UL, ISO9001, IATF16949

모델 번호

BIC-332.V1.0

기본 자료:

로저스 TC600

레이어 수:

2 층

PCB 두께:

0.8mm

PCB 크기:

112mm x 60mm(1개)±0.15mm

실크 스크린:

하얀색

솔더 마스크:

녹색

구리 중량:

외부 레이어용 1온스(1.4밀)

표면 마무리:

무전해 니켈 무전해 팔라듐 및 침지 금(ENEPIG)

최소 주문 수량:

1개

가격:

USD9.99-99.99

포장 세부 사항:

진공 백+상자

배달 시간:

8-9 근무일

지불 조건:

티/티

공급 능력:

한 달에 5000pc

강조하다

로저스 TC600 PCB 보드

양면적 ENEPIG PCB

0.8mm 로저스 PCB

제품 설명

로저스 듀얼 사이드 TC600 PCB 0.8mm ENEPIG 마무리

PCB 사양

매개 변수	세부 사항
기본 재료	로저스 TC600 (PTFE + 열 전도성 세라믹 필러 + 섬유 유리 강화)
계층 수	쌍면 (2층 딱딱한 PCB)
보드 크기	112mm x 60mm (1개) ±0.15mm
최소 추적/공간	5/5 밀리
최소 구멍 크기	00.3mm
타입을 통해	실명 비아스 (홀 비아스만)
완성된 보드 두께	00.8mm
완공된 구리 무게 (외층)	1온스 (1.4 밀리 총: 18μm 기본 구리 + 17μm 층당 접착)
접착 두께를 통해	20μm
표면 마감	전기 없는 니켈 전기 없는 팔라디움 및 몰입 금 (ENEPIG)
실크 스크린	위쪽: 하얀색; 아래쪽: 안
용접 마스크	위쪽: 녹색; 아래쪽: 아니
품질 보장	100% 운송 전 전기 테스트

PCB 스택업 세부 정보

레이어 타입	재료/상명	두께
구리 층 (위)	18μm 기본 구리 + 17μm 접착 (완료: 총 1온스 / 35μm)	35μm (1oz)
다이렉트릭 층	로저스 TC600	0.762mm (30mls)
구리층 (아래쪽)	18μm 기본 구리 + 17μm 접착 (완료: 총 1온스 / 35μm)	35μm (1oz)

재료 개요: 로저스 TC600 라미네이트

주요 자료 특징

사양	가치
소재 종류	PTFE + 열전도성 세라믹 필러 + 섬유 유리 강화
다이 일렉트릭 상수 (Dk)	6.15 1.8MHz와 10GHz / 23°C
분산 요인 (tanδ)	01.8 GHz에서 0.0017; 10 GHz / 23°C에서 0.0020
열전도성	1.1 W/mK
다이렉트릭 상수의 온도 계수 (TCDk)	-75ppm/°C (대역: -40°C ~ 140°C)
열 확장 계수 (CTE)	X축: 9ppm/°C; Y축: 9ppm/°C; Z축: 35ppm/°C
수분 흡수	00.03%

주요 이점

우수한 열 관리:최고 열전도 (1.1 W/mK) 는 열 축적을 줄이고, 핫스팟을 최소화하며, 전력 처리 능력을 향상시켜 부품 수명을 연장합니다.

낮은 신호 손실:극저전압 손실 (0.0017-0.0020) 은 신호의 무결성을 보존하여 더 높은 증폭기 / 안테나 이득과 효율성을 가져옵니다.

온도에서 안정적인 성능:일관된 Dk (TCDk: -75 ppm/°C) 와 낮은 CTE는 극한 온도 범위 (-40°C ~ 140°C) 에서 신뢰성을 보장합니다.

신뢰성 있는 컴포넌트 통합CTE는 활성 구성 요소와 밀접하게 일치하여 용접 관절에 대한 스트레스를 줄이고 장기적인 조립 신뢰성을 향상시킵니다.

쉽게 처리:기계적 견고성 (조직 유리 강화에서) 은 차원 안정성을 유지하면서 제조를 단순화합니다.

전형적 사용법

이 PCB는 열효율과 신호 무결성을 필요로 하는 고전력, 고주파 시스템에 최적화되어 있습니다.

전력 증폭기, 필터, 결합기
마이크로 웨브 조합기 및 전력 분할기 보드 (항공기 응용)
작은 발자국 안테나
디지털 오디오 방송 (DAB) 안테나 (위성 라디오)
GPS 및 휴대용 RFID 리더 안테나
