| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

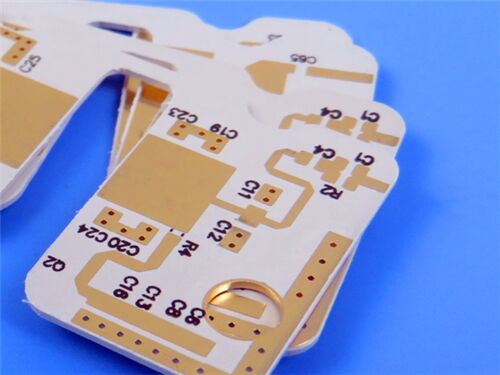

로저스 RO3003 고주파 라미네이트를 기본 재료로 사용하여 이 PCB는 상업용 마이크로파 및 RF 애플리케이션에 맞게 제작되었습니다.RO3003는 PCB에 광범위한 온도와 주파수 범위에서 우수한 변압성 일정 안정성을 부여하는 세라믹으로 채워진 PTFE 복합재료입니다., 또한 낮은 다이 일렉트릭 손실. 그것은 자동차 레이더를 포함하여 정밀 RF 시나리오에서 고 주파수 신호 전송에 대한 엄격한 요구 사항을 안정적으로 충족합니다.5G mmWave 인프라와 고급 운전자 보조 시스템 (ADAS).
PCB 사양
| 매개 변수 | 세부 사항 |
| 계층 수 | 2층 (직한 구조) |
| 기본 재료 | 로저스 RO3003 (세라믹으로 채워진 PTFE 복합 고주파 라미네이트) |
| 보드 크기 | 254mm × 142mm, 세트당 50개, 허용값 ±0.15mm |
| 최소 추적/공간 | 5 밀리 (조각) / 4 밀리 (공간) |
| 최소 구멍 크기 | 00.2mm |
| 비아 | 실드 비아스가 없거나 전체 비아스: 250; 비아스 접착 두께: 20 μm |
| 완성된 보드 두께 | 00.3mm |
| 완성 된 구리 무게 | 1온스 (1.4 밀리) |
| 표면 마감 | 은판 / 금판 |
| 실크 스크린 | 위층에는 실크 스크린이 없습니다. 아래층에는 흰색 실크 스크린이 있습니다. |
| 용접 마스크 | 상층에 용접 마스크가 없습니다; 하층에 녹색 용접 마스크 |
| 품질 보장 | 100% 전기 테스트 운송 전에 수행 |
PCB 스택업
| 계층 이름 | 소재 | 두께 |
| 상층 구리층 (Copper_layer_1) | 구리 | 35μm |
| 기판 코어 | 로저스 RO3003 코어 | 0.254mm (10 밀리) |
| 하층 구리층 (Copper_layer_2) | 구리 | 35μm |
로저 RO3003 자료 소개
로저스 RO3003 고주파 라미네이트는 상업용 마이크로 웨브 및 RF 애플리케이션을 위해 설계된 세라믹으로 채워진 PTFE 복합재입니다.RO3003 라미네이트는 다양한 온도와 주파수에서 다이 일렉트릭 상수 (Dk) 의 우수한 안정성을 제공합니다.이 안정성은 또한 일반적으로 PTFE 유리 재료에서 실내 온도 근처에서 발생하는 Dk의 단계 변화를 제거하는 것을 포함합니다.
RO3003는 자동차 레이더 (77 GHz), 고급 운전자 보조 시스템 (ADAS) 및 5G 무선 인프라 (mmWave) 를 포함한 고주파 애플리케이션에 이상적입니다.까다로운 운영 환경에서 신뢰할 수 있는 성능을 제공합니다..
주요 자료 특징
| 특징 | 사양/설명 |
| 재료 구성 | 로저스 RO3003 세라믹으로 채워진 PTFE 복합물 |
| 다이 일렉트릭 상수 (Dk) | 3 ± 0.04 10 GHz/23°C에서 |
| 분산 요인 | 0.001 10 GHz/23°C에서 |
| 분해 온도 (Td) | 500°C 이상 |
| 열전도성 | 0.5 W/mK |
| 수분 흡수 | 00.04% |
| 열 확장 계수 (CTE) | X축: 17ppm/°C; Y축: 16ppm/°C; Z축: 25ppm/°C (-55°C ~ 288°C) |
| 표면 마무리 장점 | 은판/금판 옵션은 우수한 용접성과 부식 저항성을 보장합니다. |
주요 이점
높은 주파수 작동에 낮은 다이 일렉트릭 손실: 0.001의 분산 인수는 77 GHz까지의 응용 프로그램에서 신뢰할 수있는 사용을 가능하게합니다.
우수한 Dk 안정성: PTFE 유리 재료에서 일반적인 실내 온도 Dk 단계 변화를 제거하여 온도 및 주파수에서 우수한 변압성 일정성.
신뢰할 수있는 기계 성능: 온도 대비 우수한 기계적 특성, 신뢰할 수있는 스트립 라인 및 다층 보드 구조에 적합합니다.
균일 기계적 특성: 다층 설계 및 에포시 유리 하이브리드 구조에 이상적으로 다양한 다이 일렉트릭 상수에서 일관된 성능.
낮은 플레인 확장: CTE는 구리와 일치하여 더 신뢰할 수있는 표면 장착 조립 및 온도 민감한 애플리케이션에 대한 우수한 차원 안정성을 가능하게합니다.
비용 효율적인 양량 생산: 성숙한 양량 제조 프로세스를 가진 경제적인 라미네이트 가격.
낮은 환경 민감성: 0.04%의 습도 흡수는 습한 조건에서 성능 저하를 최소화합니다.
품질표준 및 가용성
승인된 표준: IPC-Class-2를 준수하며 엄격한 제조 공정 통제 및 출하 전에 100% 전기 테스트를 통해 일관된 제품 품질을 보장합니다.
가용성: 글로벌 공급을 지원하여 전세계 고객에게 신속한 배달과 효율적인 판매 후 지원을 제공합니다.
전형적 사용법
- 자동차 레이더 응용 프로그램
- 글로벌 위치 위성 안테나
- 셀룰러 통신 시스템 - 전력 증폭기 및 안테나
- 무선 통신용 패치 안테나
- 직접 방송 위성
- 케이블 시스템에서의 데이터 링크
- 원격 계측기
- 전력 배후
|
|
