| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

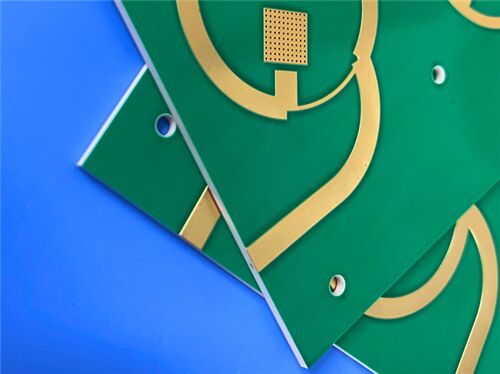

이 PCB는 로저스 RO3206를 이용합니다. 섬유유로 강화된 세라믹으로 채워진 라미네이트입니다. 뛰어난 전기 성능과 향상된 기계적 안정성을 제공하기 위해 설계되었습니다.2층의 딱딱한 구조로, 자동차 충돌 방지 시스템을 포함한 정밀 RF 응용 프로그램에서 고주파 신호 전송에 대한 엄격한 요구 사항을 안정적으로 충족합니다.무선 통신 인프라, 마이크로 스트립 패치 안테나 조립 장치
PCB 사양
| 매개 변수 | 세부 사항 |
| 계층 수 | 2층 (직한 구조) |
| 기본 재료 | 로저 RO3206 |
| 보드 크기 | 90.92mm × 53.03mm 단위 (1PCS), 허용도 ±0.15mm |
| 최소 추적/공간 | 5 밀리 (조각) / 5 밀리 (공간) |
| 최소 구멍 크기 | 00.3mm |
| 비아 | 실종 비아스 없음; 전체 비아스: 33; 비아스 접착 두께: 20 μm |
| 완성된 보드 두께 | 10.4mm |
| 완성 된 구리 무게 | 1온스 (1.4 밀리) |
| 표면 마감 | 잠수 금 |
| 실크 스크린 | 위층에 흰색 실크 스크린; 아래층에는 실크 스크린이 없습니다. |
| 용접 마스크 | 상층에 녹색 용접 마스크; 하층에 용접 마스크가 없습니다. |
| 품질 보장 | 100% 전기 테스트 운송 전에 수행 |
PCB 스택업
| 계층 이름 | 소재 | 두께 |
| 상층 구리층 (Copper_layer_1) | 구리 | 35μm |
| 기판 코어 | 로저스 RO3206 코어 | 1.27mm (50mL) |
| 하층 구리층 (Copper_layer_2) | 구리 | 35μm |
로저 RO3206 자료 소개
로저스 RO3206 고주파 회로 재료는 섬유유로 강화된 세라믹으로 채워진 라미네이트입니다. 특별한 전기 성능을 균형을 맞추기 위해 특별히 설계되었습니다.기계적 안정성 향상RO3000 시리즈의 확장품으로서 RO3206는 기계적 안정성 향상으로 구별됩니다.복잡한 고주파 회로 설계의 중요한 요구 사항을 해결하는.
잘 균형 잡힌 전기 및 기계적 특성은 RO3206를 광범위한 고주파 응용 프로그램에 매우 적합하게 만듭니다.그것은 비용 효율적인 대량 제조를 가능하게하면서 까다로운 운영 환경에서 신뢰할 수있는 성능을 보장합니다., 산업 및 자동차 RF 시스템의 대량 생산 요구를 충족합니다.
주요 자료 특징
| 특징 | 사양/설명 |
| 재료 구성 | 로저스 RO3206 섬유유로 강화된 세라믹으로 채워진 라미네이트 |
| 다이 일렉트릭 상수 (Dk) | 610 GHz/23°C에서.15 ± 0.15 |
| 분산 요인 | 0.0027 10GHz에서 |
| 열전도성 | 0.67 W/mK |
| 수분 흡수 | ≤0.1% |
| 열 확장 계수 (CTE) | X축: 13ppm/°C; Y축: 13ppm/°C; Z축: 34ppm/°C |
| 구리 껍질 강도 | 100.7파운드/인치 |
| 표면 마무리 장점 | 몰입 금은 우수한 용접성과 부식 저항성을 보장합니다. |
주요 이점
기계적 딱딱성 향상: 엮은 유리 강화는 구조적 딱딱성을 향상시키고 제조 및 조립 중에 취급을 용이하게하며 처리성을 향상시킵니다.
일률적인 전기 및 기계 성능: 기판 전체에 일관성있는 특성 분포, 신뢰할 수있는 성능을 가진 복잡한 다층 고주파 구조를 제조하는 데 이상적입니다.
낮은 전기적 손실: 10GHz에서 0.0027의 분산 인수는 고주파 작업에서 우수한 신호 무결성을 보장하며 신호 저하를 최소화합니다.
구리와 일치된 CTE: 구리와 일치된 평면 내 열 확장 계수 (13 ppm/°C X/Y 축)에포시 다층 보드 하이브리드 디자인과 호환성을 가능하게 하고 열 사이클에서 신뢰할 수 있는 표면 장착 조립 (SMA) 을 보장합니다..
우수한 차원 안정성: 제조 및 서비스 중에 구조적 정밀성을 유지하여 높은 생산 생산량과 장기적인 운영 신뢰성에 기여합니다.
비용 효율적인 양량 생산: 경제적인 가격과 성숙한 처리 호환성이 결합되어 비용 효율적인 대량 생산을 지원합니다.
정밀 라인 에칭 능력: 부드러운 기판 표면은 고급 RF 회로 설계의 고정도의 요구 사항을 충족시키는 더 미세한 라인 에칭 허용을 가능하게합니다.
낮은 환경 감수성: 수분 흡수 ≤0.1%는 습한 운영 환경에서 성능 저하를 완화하여 다양한 응용 시나리오에서 안정적인 성능을 보장합니다.
품질표준 및 가용성
승인된 표준: IPC-Class-2를 준수하며 엄격한 제조 공정 통제 및 출하 전에 100% 전기 테스트를 통해 일관된 제품 품질을 보장합니다.
가용성: 글로벌 공급을 지원하여 전세계 고객에게 신속한 배달과 효율적인 판매 후 지원을 제공합니다.
전형적 사용법
자동차 충돌 방지 시스템
자동차 세계 위치 위성 안테나
무선 통신 시스템
무선 통신용 마이크로 스트립 패치 안테나
직방송 위성
케이블 시스템에서의 데이터 링크
원격 계측기
전력 배후 비행기
LMDS 및 무선 광대역
기지국 인프라
|
|
