| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

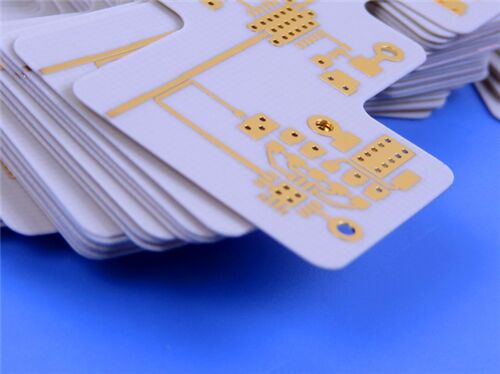

이 2층 경성 PCB는 PTFE/직조 유리 라미네이트의 전기적 성능과 에폭시/유리 기판의 제조 가능성을 통합한 독점적인 직조 유리 강화 탄화수소/세라믹 복합 재료인 Rogers RO4003C를 채택했습니다. 정밀 RF 응용 시나리오에서 고주파 신호 전송에 대한 엄격한 요구 사항을 안정적으로 충족하도록 설계되었습니다.
PCB 사양
| 매개변수 | 세부 정보 |
| 레이어 수 | 2층 (경성 구조) |
| 기본 재료 | Rogers RO4003C |
| 보드 치수 | 조각당 54mm × 58mm (1PCS), 허용 오차 ±0.15mm |
| 최소 트레이스/간격 | 4 mils (트레이스) / 6 mils (간격) |
| 최소 홀 크기 | 0.2mm |
| 비아 | 블라인드 비아 없음; 총 비아: 19; 비아 도금 두께: 20 μm |
| 완성된 보드 두께 | 0.3mm |
| 완성된 구리 무게 | 외부 레이어의 경우 1oz (1.4 mils) |
| 표면 마감 | 침지 은 |
| 실크스크린 | 상단 레이어에 검정색 실크스크린; 하단 레이어에 실크스크린 없음 |
| 솔더 마스크 | 상단 레이어에 솔더 마스크 없음; 하단 레이어에 솔더 마스크 없음 |
| 품질 보증 | 출하 전에 100% 전기 테스트 수행 |
PCB 스택업
| 레이어 이름 | 재료 | 두께 |
| 상단 구리 레이어 (Copper_layer_1) | 구리 | 35 μm |
| 기판 코어 | Rogers RO4003C 코어 | 0.203mm (8 mil) |
| 하단 구리 레이어 (Copper_layer_2) | 구리 | 35 μm |
Rogers RO4003C 재료 소개
Rogers RO4003C 재료는 PTFE/직조 유리의 전기적 성능과 에폭시/유리의 제조 가능성을 통합한 독점적인 직조 유리 강화 탄화수소/세라믹입니다. 다양한 구성으로 제공되는 RO4003C 라미네이트는 1080 및 1674 유리 섬유 스타일을 모두 사용하며, 모든 구성이 동일한 라미네이트 전기적 성능 사양을 충족합니다.
RO4003C 라미네이트는 표준 에폭시/유리와 동일한 처리 방법을 사용하면서 유전율(Dk)과 낮은 손실을 엄격하게 제어하지만 기존 마이크로파 라미네이트 비용의 일부에 불과합니다. PTFE 기반 마이크로파 재료와 달리 특수 스루홀 처리 또는 취급 절차가 필요하지 않습니다. RO4003C 재료는 비브롬화 처리되었으며 UL 94 V-0 등급이 아닙니다. Tg가 >280°C이므로 회로 처리 온도 전체 범위에서 팽창 특성이 안정적으로 유지됩니다.
주요 재료 특징
| 특징 | 사양/설명 |
| 재료 구성 | Rogers RO4003C 독점 직조 유리 강화 탄화수소/세라믹 |
| 유전율 (Dk) | 10 GHz에서 3.38 ± 0.05 |
| 손실 계수 | 10 GHz에서 0.0027; 2.5 GHz에서 0.0021 |
| 유전율의 열 계수 | +40 ppm/°C |
| 열 전도율 | 0.71 W/m·°K |
| 수분 흡수 | 0.06% |
| 열팽창 계수 (CTE) | X축: 11 ppm/°C; Y축: 14 ppm/°C; Z축: 46 ppm/°C |
| 표면 마감 장점 | 침지 은은 우수한 납땜성 및 내식성을 보장합니다. |
핵심 이점
다층 구조에 적합: MLB 설계에 이상적; 구리 일치 CTE는 혼합 유전체 다층에서 우수한 치수 안정성을 보장합니다.
비용 효율적인 제조 가능성: FR-4 공정 호환, 특수 스루홀 처리 불필요, 기존 마이크로파 라미네이트보다 낮은 제조 비용.
대량 응용 분야를 위한 고성능: 전기적 성능과 생산 효율성의 균형을 맞추면서 대량, 성능에 민감한 RF 응용 분야를 위해 설계되었습니다.
경쟁력 있는 가격: 기존 마이크로파 라미네이트 비용의 일부로 우수한 전기적 성능, 우수한 비용 대비 성능 비율.
신뢰할 수 있는 도금 스루홀 품질: 낮은 Z축 CTE는 심한 열 충격에서도 신뢰할 수 있는 도금 스루홀을 보장합니다.
안정적인 열 성능: Tg >280°C는 모든 회로 처리 온도에서 안정적인 팽창을 유지합니다.
낮은 환경 민감도: 0.06% 수분 흡수는 습한 환경에서 성능 저하를 최소화합니다.
품질 표준 및 가용성
품질 표준: IPC-Class-2를 준수하여 엄격한 공정 관리 및 출하 전 100% 전기 검증을 통해 일관된 품질을 보장합니다.
가용성: 전 세계적으로 사용 가능하여 적시 배송 및 국제 고객을 위한 효율적인 애프터 서비스를 가능하게 합니다.
일반적인 응용 분야
- 셀룰러 기지국 안테나 및 전력 증폭기
- RF 식별 태그
- 자동차 레이더 및 센서
- 직접 방송 위성용 LNB
요약
Rogers RO4003C 기판을 기반으로 하는 이 2층 경성 PCB는 상업용 마이크로파 및 RF 응용 분야에 맞게 조정된 고성능, 비용 효율적인 솔루션입니다. 경쟁력 있는 가격과 글로벌 공급 능력을 갖춘 이 제품은 정밀 RF 장치의 대량 생산을 위한 신뢰할 수 있는 옵션으로 사용됩니다.
|
|
