| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

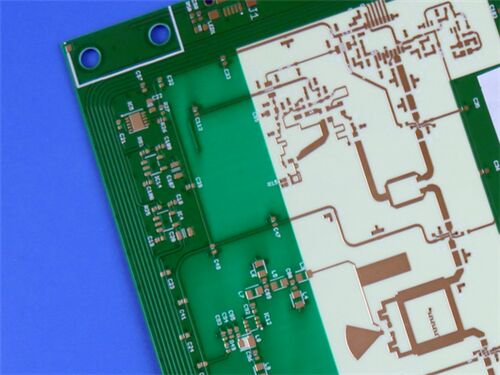

이 2층 딱딱한 PCB는 로저스 RO4533를 채택합니다.그것은 특히 정확 RF 응용 시나리오에서 고 주파수 신호 전송에 대한 엄격한 요구 사항을 안정적으로 충족하도록 설계되었습니다., 특히 모바일 인프라 마이크로 스트립 안테나 애플리케이션에 적합합니다.
PCB 사양
| 매개 변수 | 세부 사항 |
| 계층 수 | 2층 (직한 구조) |
| 기본 재료 | 로저스 RO4533 |
| 보드 크기 | 46.95mm × 53.13mm 단위 (1PCS), 허용도 ±0.15mm |
| 최소 추적/공간 | 4 밀리 (조각) / 5 밀리 (공간) |
| 최소 구멍 크기 | 00.4mm |
| 비아 | 실종 비아스 없거나; 전체 비아스: 19; 비아스 접착 두께: 20μm |
| 완성된 보드 두께 | 00.8mm |
| 완성 된 구리 무게 | 1온스 (1.4 밀리) |
| 표면 마감 | 전기 없는 니켈 전기 없는 팔라디움 및 몰입 금 (ENEPIG) |
| 실크 스크린 | 위층에 흰색 실크 스크린; 아래층에는 실크 스크린이 없습니다. |
| 용접 마스크 | 상층에 녹색 용접 마스크; 하층에 용접 마스크가 없습니다. |
| 품질 보장 | 100% 전기 테스트 운송 전에 수행 |
PCB 스택업
| 계층 이름 | 소재 | 두께 |
| 상층 구리층 (Copper_layer_1) | 구리 | 35μm |
| 기판 코어 | 로저스 RO4533 코어 | 0.762mm (30 밀리) |
| 하층 구리층 (Copper_layer_2) | 구리 | 35μm |
로저스 RO4533 자료 소개
로저스 RO4533 라미네이트는 세라믹으로 채워진, 유리로 강화된 탄화수소 기반 재료 세트입니다. 제어 된 변압력을 제공합니다.모바일 인프라 마이크로 스트립 안테나 애플리케이션에 필요한 낮은 손실 성능과 우수한 수동 인터모들레이션 반응. RO4533 라미네이트는 전통적인FR-4고온 납 없는 용매 처리
이 래미네이트는 평상시 PTFE 기반 래미네이트에 필요한 특별한 처리를 필요로 하지 않습니다.PTFE안테나 기술로 설계자가 안테나 가격과 성능을 최적화 할 수 있습니다.RO4533 라미네이트는 가장 엄격한 ′′녹색′′ 표준을 충족시키기 위해 할로겐이 없습니다.RO4533 재료의 전형적인 유리 전환 온도는 280 ° C (536 ° F) 를 초과하여 낮은 z축 CTE 및 우수한 접착 된 구멍 신뢰성을 제공합니다.
주요 자료 특징
| 특징 | 사양/설명 |
| 재료 구성 | 로저스 RO4533 세라믹으로 채워진, 유리로 강화된 탄화수소 기반 물질 |
| 다이 일렉트릭 상수 (Dk) | 310GHz에서.3 |
| 분산 요인 | 0.0025 10GHz에서 |
| 열 확장 계수 (CTE) | X축: 13ppm/°C; Y축: 11ppm/°C; Z축: 37ppm/°C |
| 유리 전환 온도 (Tg) | > 280 °C |
| 수분 흡수 | 00.02% |
| 열전도성 | 0.6 W/mk |
| 표면 마무리 장점 | ENEPIG는 우수한 용접성, 부식 저항성 및 신뢰할 수있는 접착 성능을 보장합니다. |
주요 이점
우수한 RF 성능: 낮은 손실, 낮은 Dk 및 우수한 수동적 인터모듈레이션 (PIM) 반응, 광범위한 RF 응용 프로그램에 적합합니다.
우수한 프로세스 호환성: 표준 PCB 제조 프로세스와 호환되는 열성 樹脂 시스템, 장착 된 구멍 준비에 특별한 처리가 없습니다.
우수한 차원 안정성: 더 큰 패널 크기에 더 높은 양을 보장하고 제조 및 취급 중에 구조적 무결성을 유지합니다.
균일 기계적 특성: 처리 도중 기계적 형태를 유지하여 공정 신뢰성을 향상시킵니다.
강화 된 전력 처리: 높은 열 전도성은 더 나은 전력 처리 능력을 지원하는 열 분산 효율을 향상시킵니다.
비용 효율적인 솔루션: 기존 PTFE 안테나 기술에 저렴한 대안으로 가격 성능 비율을 최적화합니다.
환경 친화적: 하로겐이 없는 옵션, 엄격한 "녹색" 표준을 충족.
낮은 환경 민감성: 0.02%의 수분 흡수는 습한 환경에서 성능 저하를 최소화합니다.
품질 표준 및 가용성
품질 표준: IPC-클래스-2를 준수하며 엄격한 프로세스 제어 및 배송 전에 100% 전기 검사를 통해 일관된 품질을 보장합니다.
가용성: 전 세계적으로 사용 가능하며, 국제 고객을 위한 신속한 배달과 효율적인 판매 후 지원이 가능합니다.
전형적 사용법
- 셀룰러 인프라 기지 스테이션 안테나
-WiMAX 안테나 네트워크
요약
RO4533의 우수한 전기적 특성을 활용하여 (저하 손실, 낮은 Dk, 뛰어난 PIM 반응), 표준 PCB 프로세스 호환성,이 PCB는 정밀 RF 장치의 대용량 생산에 신뢰할 수있는 옵션으로 사용됩니다..
|
|
