| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

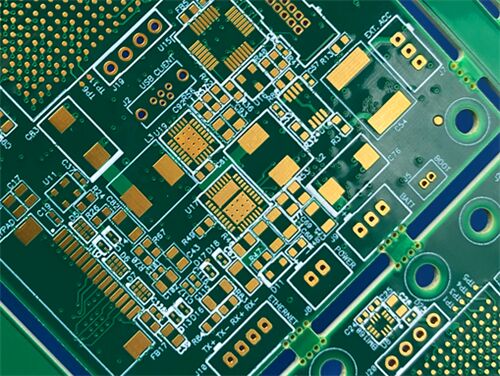

이 PCB는 TU-865 고-Tg 하로겐 없는 기판으로 만들어진 8층 무거운 구리 회로판입니다.각 층에 극도로 10oz (350μm) 완공 구리 및 4의 전체 판 두께.5mm, 이 초고속 구리 PCB는 예외적인 전류 운반 능력과 열 방출 성능을 제공합니다.그것은 흰색 실크 스크린과 프리미엄 몰입 금 표면 마무리묻힌 비아, 블라인드 비아, 반 절단 구멍 및 전도성 구리 페이스트로 채워진 비아를 포함한 복잡한 제조 기술로 장착되어 있습니다.이 딱딱한 다층 보드는 가혹한 산업 환경과 자동차 전자제품과 같은 높은 전류 전력 애플리케이션을 위해 설계되었습니다., 서버 전원 공급 및 기본 스테이션 인프라.
PCB사양s
| 건축물 | 세부 사항 |
| 기본 재료 | TU-865 알로겐 없는 FR4 기판 (Tg 180°C / Max Tg 200°C), 가혹한 환경의 응용을 위한 고 신뢰성 에포시스 유리 물질 |
| 계층 수 | 8층 중량 구리 다층 PCB 고전류 전력 전송에 맞춤 |
| 보드 크기 | 120mm × 120mm (1PCS), 산업용 전원 모듈 조립을 위한 콤팩트한 사각형 배열 |
| 완성된 보드 두께 | 4.5mm 초 두꺼운 라미네이션 구조, 기계적 강도 및 열 분산 효율을 향상 |
| 구리 무게 | 모든 계층: 10oz (350μm) 완공 무거운 구리, 극심한 전류 부하에 대한 일관성 두꺼운 구리 설계 |
| 표면 마감 | 몰입 금, 우수한 산화 저항성, 안정 된 전도성 및 장기 유지 수명 |
| 실크 스크린 & 솔더 마스크 | 위와 아래: 흰색 실크스크린과 녹색 용접 마스크, 명확한 표시 및 신뢰할 수있는 단열 보호 |
| 특수 복합 구조 | 맹인 비아스, 묻힌 비아스, 반 잘린 구멍; 모든 구멍을 통해 연결성과 열 전도성을 향상시키기 위해 전도성 구리 페이스트로 채워집니다. |
| 품질 검사 | 산업용 안정성을 보장하기 위해 구리 페이스트로 채워진 구멍에 대한 100% 연속성, 임피던스 및 빈 공간 검사 |
그림 형식 및 준수 표준
그림 형식: 가버 RS-274-X로 공급됩니다. 정밀한 중량 구리 제조를위한 보편적 산업 표준입니다.
품질 표준: IPC-클래스-2에 적합하며, 산업용 전력 장비의 장기간 중단 없이 작동할 수 있습니다.
사용 가능: 국제 산업 및 자동차 조달 프로젝트를 지원하기 위한 글로벌 운송 서비스.
TU-865 서브스트레이트 도입
TU-865는 고성능 하로겐 없는 FR-4 라미네이트로 에포시 합금과 E-글라스 천으로 구성되어 있으며, 가혹한 산업 환경과 높은 신뢰성 전자 애플리케이션을 위해 개발되었습니다.최대 Tg 200°C까지, 이 중간 손실 물질은 알로겐, 안티몬 및 적색 인산 첨가물없이 UL94V-0 화염 retardant 등급을 달성하기 위해 인산과 질소 화합물을 통합합니다.AOI 검사 과정과 호환되며 자외선 차단 특성을 갖추고 있습니다, TU-865는 자동화된 산업 생산 라인에 완벽하게 적응합니다.
전용 TU-865P 프리프레그와 함께, 이 재료는 복잡한 다층 라미네이션을 지원합니다. 그것은 낮은 열 팽창 계수, 극히 낮은 수분 흡수율,뛰어난 화학 저항성 및 우수한 차원 안정성. TU-865는 CAF의 우수한 반 이주 능력과 납 없는 용접 열 사이클에 대한 강한 관용을 제공합니다.고온에서 반복적으로 조립하고 환경 저항성이 높은 제품에는 이상적입니다..
주요 자료특징s
| 매개 변수 | 사양 및 언급 |
| 유리 전환 온도 (Tg) | 180°C (표준) / 200°C (최대), 납 없는 용접에 높은 열 저항 |
| 불 retardant 등급 | UL94 V-0, 산업용 장비에 대한 안전한 방화성 성능 |
| 물질적 재산 | 알로겐 없는, 안티몬 없는, 환경 친화적인 녹색 기판 |
| 수분 흡수율 | 0.13%, 습한 작업 조건에 대한 우수한 습도 저항성 |
| 프로세스 호환성 | AOI 프로세스 호환성 및 자외선 차단 특성 |
| 특별 공연 | CAF 방지 능력, 낮은 CTE, 우수한 화학 및 차원 안정성 |
주요 이점
TU-865 고 Tg 하로겐 없는 기판은 중량 구리 전력 PCB에 대한 대체 할 수없는 장점을 제공합니다:
친환경 환경 공식: 하로겐, 안티몬 및 적색 인산이 없으며 세계 환경 보호 표준을 준수합니다.
초고 Tg 속성은 여러 고온 용접 과정에서 열 변형에 저항합니다.
낮은 열 팽창 계수는 심한 온도 사이클 하에서 안정적인 차원을 보장
우수한 습도 및 화학물질 저항성 복잡하고 혹독한 작업 환경에 적응
강력한 CAF 저항은 전도성 애노드 필라멘트의 부식 장애를 효과적으로 방지합니다.
표준화된 산업 제조를 위한 납 없는 조립 과정과 완벽한 호환성
전형적 사용법
이 8층 10oz 무거운 구리 TU-865 PCB는 높은 전력 및 높은 신뢰성 산업 분야에서 널리 사용됩니다:
자동차용 전자 시스템 및 혹독한 환경 차량 제어 모듈
고전력 서버 전원 공급판 및 에너지 저장 관리 장치
전기통신장비 및 셀룰러 기지국 전력 배기장비
산업용 중류 제어장치 및 고전력 인버터 회로
장기간 연속 작동을 필요로 하는 자동화 산업 제어판
|
|
