제품 상세 정보:
|
| Part number: | CuClad 217 | Laminate thickness: | 0.25mm, 0.51mm, 0.79mm, 1.57mm |
|---|---|---|---|
| Laminate size: | 18"X12"(457X305mm); 18"X24"(457X610mm) | Copper weight: | 0.5OZ（0.018mm）1OZ（0.035mm） |
| 강조하다: | 고주파 CuClad 217 라미네이트,고주파의 구리 래미네이트,큐클라드 217 PCB 물질 |
||

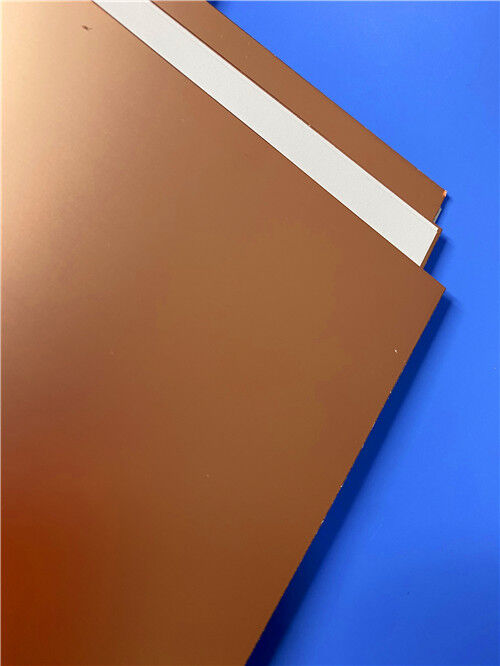

CuClad® 라미네이트는 섬유 유리와 폴리테트라플루로 에틸렌 (PTFE) 으로 구성된 복합재료로, 인쇄 회로 보드 (PCB) 기판으로 배포되도록 특별히 설계되었습니다.유리섬유와 PTFE의 비율을 정확하게 조절함으로써, CuClad 라미네이트는 다양한 제품 포트폴리오를 제공합니다:극저전압상수와 손실촉진을 가진 변수에서 증강된 차원 안정성을 위해 최적화된 고강강화 등급까지.
동일한 변압전력 상의 비조직 유리섬유로 강화된 PTFE 라미네이트와 비교하면 CuClad 제품에서의 직물 유리섬유 강화는 우수한 차원 안정성을 제공합니다.일관성, 고도로 제어 된 PTFE 코팅 프로세스가 유리 섬유 천에 적용되면 로저스는 더 넓은 범위의 다이 일렉트릭 상수 옵션을 가진 라미닛을 공급 할 수 있습니다.그리고 비교 가능한 비조직 유리섬유로 강화된 대안과 비교하여 개선된 변압성 일정한 균일성이러한 성능 특성은 CuClad를 필터, 결합기 및 저소음 증폭기를 제조하는 데 선호되는 재료 솔루션으로 배치합니다.
CuClad 라미네이트의 결정적인 특징은 그들의 가로 층 구조입니다: PTFE로 코팅된 유리섬유 층의 연속 층은 서로 90°로 지향됩니다. This unique design ensures true electrical and mechanical isotropy across the XY plane—a feature exclusive to CuClad laminates that no other woven or non-woven fiberglass-reinforced PTFE laminates on the market can match특정 단계 배열 안테나 애플리케이션에서 설계자들은 이 동위질의 수준이 중요한 성능 전제 조건이라는 것을 확인했습니다.
큐클라드 217 (다일렉트릭 상수 Er 2.17 ∼2.20) 모든 유리섬유로 강화 된 PTFE 라미네이트 중 최소 변압 변수 및 방출 인수를 달성하기 위해 낮은 유리섬유-PTFE 비율을 활용합니다.이 특성들은 더 빠른 신호 전파 속도와 높은 신호-소음 비율을 촉진합니다.
특징 및 이점
- 횡단층 섬유가스 구조물, 서로 90°로 방향을 바꾸는 층
-PTFE와 유리 비율이 높습니다.
- 비교할 수 있는 비조직 유리섬유로 강화 된 라미네이트에 비해 우수한 변압성 일관성
- XY 평면에서의 전기 및 기계적 동방성
- 신호 손실이 매우 낮습니다.
- 다이 일렉트릭 상수 (Er) 변동에 민감한 회로에 이상적입니다.
전형적 사용법
- 군사 전자 시스템 (래더, 전자 대책 (ECM) 및 전자 지원 조치 (ESM) 를 포함하여)
-마이크로파 부품 (저음강장기 (LNA), 필터 및 결합기)
| 속성 | 시험 방법 | 조건 | 큐클라드 217 |
| 다이렉트릭 상수 @10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 2.17, 2.20 |
| 다이렉트릭 상수 @ 1MHz | IPC TM-650 2.5.5.3 | C23/50 | 2.17, 2.20 |
| 분산 요인 @10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 0.0009 |
| Er의 열 계수 (ppm/°C) | IPC TM-650 2.5.5.5 적응 | -10°C ~ +140°C | -160 |
| 껍질 강도 (인치당 파운드) | IPC TM-650 2.4.8 | 열 스트레스 후 | 14 |
| 부피 저항성 (MΩ-cm) | IPC TM-650 2.5.17.1 | C96/35/90 | 2.3×108 |
| 표면 저항성 (MΩ) | IPC TM-650 2.5.17.1 | C96/35/90 | 3.4×106 |
| 활 저항 (초) | ASTM D-495 | D48/50 | >180 |
| 튼튼성 모듈 (KPSI) | ASTM D-638 | A, 23°C | 275, 219 |
| 팽창 강도 (kpsi) | ASTM D-882 | A, 23°C | 8.8, 6.6 |
| 압축 모듈 (kpsi) | ASTM D-695 | A, 23°C | 237 |
| 플렉서럴 모듈 (flexural modulus) | ASTM D-790 | A, 23°C | 357 |
| 다이렉트릭 분해 (kv) | ASTM D-149 | D48/50 | >45 |
| 특수 중력 (g/cm3) | ASTM D-792 방법 A | A, 23°C | 2.23 |
| 물 흡수율 (%) | MIL-S-13949H 3.7.7; IPC TM-650 2.6.2.2 | E1/105 + D24/23 | 0.02 |
|
열 확장 계수 (ppm/°C) - X축 - Y축 - Z축 |
IPC TM-650 2.4.24 메틀러 3000 열기계 분석기 |
0°C ~ 100°C | 29 |
| 28 | |||
| 246 | |||
| 열전도성 | ASTM E-1225 | 100°C | 0.26 |
|
방출 - 총 질량 손실 (%) 수집된 휘발성 응축물 (%) 수증기 재구성 (%) 가시성 콘덴세트 (±) |
NASA SP-R-0022A 최대 1.00% 최대 0.10% |
125°C, ≤10−6 토르
|
0.01 0.01 0.00 아니 |
| 발화성 | UL 94 수직 화상; IPC TM-650 2.3.10 | C48/23/50, E24/125 | UL94-V0을 충족합니다. |
