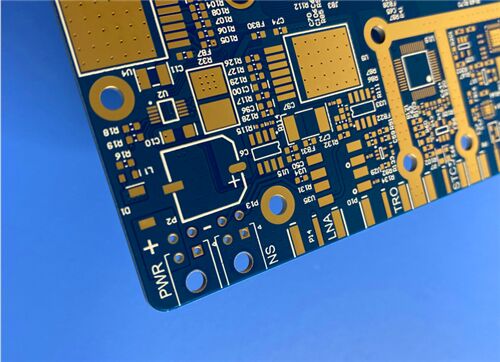

이 PCB는 RO4003C 세라믹 탄화수소 적층판과 RF4-370HR high-Tg FR4 재료의 복합 적층을 채택한 10층 혼합 유전체 다층 회로 기판입니다. 1온스 외부 구리와 1온스/0.5온스 내부 구리가 포함된 비대칭 혼합 구리 호일이 특징이며 최종 라미네이션 두께는 1.618mm입니다. 양면 파란색 솔더 마스크와 흰색 실크스크린이 장착된 이 보드는 향상된 침수 금 처리(135%-150% 금 두께)를 적용합니다. 정밀하게 제어되는 임피던스 회로, 여러 그룹의 블라인드 비아 및 전문적인 수지 플러그 구멍을 갖춘 이 고주파수하이브리드 PCB안정적인 신호 전송과 우수한 열 신뢰성을 제공하며 RF 마이크로파 통신, 광대역 무선 장비 및 고정밀 임피던스 매칭 시스템에 완벽하게 적합합니다.
PCB 구성 세부 사항
| 건설 품목 | 세부 |
| 기본 재료 | 저손실 고주파 성능과 높은 열 안정성을 결합한 8mil RO4003C + RF4-370HR 하이브리드 유전체 4개 |
| 레이어 수 | 10개 레이어 – 제어된 임피던스 마이크로파 회로용 맞춤형 하이브리드 RF PCB |
| 보드 크기 | 132mm × 144mm (1PCS), 고주파 모듈 조립을 위한 맞춤형 치수 |
| 완성된 압착 두께 | 1.618mm의 정밀한 라미네이션 두께로 임피던스 제어를 위한 안정적인 구조 평탄도 유지 |
| 구리 무게 | 외부 층: 1oz 완성된 구리; 내부 레이어: 차별화된 회로 라우팅을 위한 1oz/0.5oz 비대칭 혼합 구리 |
| 표면 마감 | 강화된 침지 금(금 두께 135%-150%), 우수한 전도성과 내산화성을 위한 두꺼운 금층 |
| 실크스크린 & 솔더 마스크 | 상단 및 하단: 흰색 실크스크린이 있는 파란색 솔더 마스크, 아름다운 외관 및 안정적인 절연 보호 |
| 특수 임피던스 제어 | 상단 레이어: 50Ω 임피던스에 대한 12.2mil 트레이스 폭; 레이어 3: 80Ω 임피던스를 위한 3.5mil 폭 / 5.5mil 간격 |
| 첨단구조기술 | 블라인드 비아: L1-L2, L9-L10, L7-L10; 절연 및 안정성을 위해 전문적인 수지 플러깅 기술로 처리된 모든 비아 |
| 품질 테스트 | 고주파 산업 표준을 충족하기 위한 100% 임피던스 테스트, 연속성 검사 및 레진 플러깅 보이드 감지 |
작품 형식 및 규정 준수 표준
아트웍 형식: 다층 하이브리드 PCB 정밀 제조를 위한 범용 산업 표준인 Gerber RS-274-X로 제공됩니다.
품질 표준: IPC-Class-2 기준을 준수하여 장기간 RF 신호 전송을 위한 안정적인 임피던스 성능을 보장합니다.
가용성: 국제 무선 통신 및 RF 엔지니어링 조달을 지원하는 글로벌 배송 서비스입니다.
로저스 RO4003C 소개
RO4003C는 프리미엄 RO4000 탄화수소 세라믹 라미네이트 시리즈에 속하며 우수한 고주파 성능과 비용 효율적인 회로 제조를 위해 특별히 설계되었습니다. 저손실 유전체 재료로서 표준 FR-4 제조 공정과 완벽하게 호환되어 기존 고주파 보드의 비용 제한을 깨뜨립니다. 이 기판은 RF 마이크로파 회로, 임피던스 제어 전송선 및 신호 매칭 네트워크에 완벽하게 맞춤화되어 500MHz 이상의 고주파 작동 조건에서 우수한 전기적 성능을 유지합니다.
RO4003C는 유전 상수의 온도 계수가 매우 낮고 넓은 주파수 범위에서 안정적인 Dk 값을 제공하여 신호 삽입 손실을 효과적으로 줄입니다. LoPro 동박 옵션을 채택하면 고주파 전송 효율이 더욱 최적화됩니다. 구리 매칭 CTE는 뛰어난 치수 안정성을 제공하므로 혼합 유전체 다층 적층 구조에 매우 적합합니다. 280°C보다 높은 Tg로 고온 가공 중에 안정적인 팽창 특성을 유지합니다. RO4003C는 PTFE 소재와 달리 비아에 복잡한 나트륨 에칭 처리가 필요하지 않아 자동화된 생산을 실현하고 제조 효율성을 향상시킵니다.
RO4003C의 일반적인 응용 분야
저손실 탄화수소 세라믹 라미네이트인 RO4003C는 매우 안정적인 신호 성능이 필요한 고주파 마이크로파 시나리오를 위해 특별히 설계되었습니다. 상업용 RF 통신 및 정밀 마이크로파 장치에 널리 채택됩니다.
셀룰러 기지국 안테나, 전력 증폭기 및 RF 트랜시버 모듈
자동차 밀리미터파 레이더, ADAS 감지 및 충돌 방지 시스템
LNB 다운컨버터 및 위성 수신 단말기를 포함한 위성 통신 장비
마이크로파 지점 간 통신 및 광대역 무선 전송 장치
고정밀 RF 필터, 저잡음 증폭기 및 임피던스 매칭 네트워크
RFID 무선 주파수 식별 태그 및 산업용 마이크로파 감지 장비
RF4-370HR 소개
RF4-370HR은 유리전이온도 180°C의 고성능 high-Tg FR4 기판입니다. 다기능 고성능 에폭시 수지와 E-glass fabric으로 제작된 이 소재는 기존 FR4에 비해 열팽창률이 낮고 열안정성이 우수하면서도 우수한 FR4 가공성을 유지합니다. 열 분해 온도(Td)는 340°C이며, T260 내구성은 60분, T288 내구성은 30분에 달해 다층 PCB에 극한의 열 순환 저항을 제공합니다.
UV 차단 및 AOI 형광 특성은 자동화된 광학 검사 시스템과의 높은 호환성을 보장하여 생산 정확성과 효율성을 향상시킵니다. 우수한 CAF 저항성, 탁월한 화학적 안정성 및 내습성을 갖춘 370HR은 순차 적층 다층 기판에 널리 사용됩니다. 다양한 구리 호일, 유리 직물 및 프리프레그 사양을 지원하며 RoHS 환경 표준을 완벽하게 준수하고 IPC 및 UL 권위 인증을 받았습니다.
370HR의 일반적인 응용 분야
Tg가 높고 신뢰할 수 있는 FR-4 기판인 370HR은 고온 저항, CAF 저항 및 복잡한 다중 순차 라미네이션 보드에 중점을 두어 열악한 산업 및 고신뢰성 전자 제품에 이상적입니다.
서버 메인보드, 통신 전원 공급 장치 및 통신 인프라 백플레인
장기간 연속 운전 및 열 순환 저항이 요구되는 산업용 제어 장비
자동차 온보드 전자 모듈 및 열악한 환경 차량 제어 회로
순차적 적층 및 고밀도 상호 연결을 갖춘 다층 복합 PCB
AOI 자동 광학 검사가 필요한 정밀 검출 장비
에너지 저장 장비 및 산업용 전력 관리 회로 기판
|
|
