| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

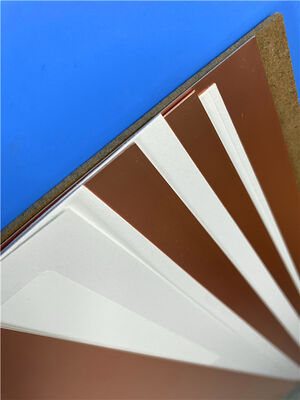

F4BM245는 유리섬유 천, 폴리테트라플루오로에틸렌(PTFE) 수지 및 PTFE 필름을 활용하여 과학적으로 배합된 공정과 엄격한 프레스 기술을 통해 제조됩니다. 유전 상수 범위가 넓고 유전 손실이 낮으며 절연 저항이 증가하고 안정성이 향상되어 F4B에 비해 전기적 성능이 향상되었으며, 유사한 국제 제품의 대안으로 적합합니다.
F4BM과 F4BME는 동일한 유전층을 공유하지만 사용되는 구리 포일이 다릅니다. F4BM은 PIM 요구 사항이 없는 응용 분야에 적합한 ED 구리 포일과 쌍을 이룹니다. F4BME는 역처리된 RTF 구리 포일과 쌍을 이루어 우수한 PIM 성능, 더 정확한 회로 제어 및 더 낮은 도체 손실을 제공합니다.
F4BM과 F4BME는 PTFE와 유리섬유 천의 비율을 조정하여 정밀한 유전 상수 제어를 달성하여 낮은 손실을 보장하면서 재료 치수 안정성을 향상시킵니다. 유전 상수가 높을수록 유리섬유 비율이 높아져 치수 안정성이 향상되고 열팽창 계수(CTE)가 낮아지며 열 드리프트 성능이 향상되고 유전 손실이 상대적으로 증가합니다.
제품 특징:
일반적인 응용 분야:
| 제품 기술 매개변수 | 제품 모델 및 데이터 시트 | |||
| 제품 특징 | 시험 조건 | 단위 | F4BM245 | |
| 유전 상수 (일반) | 10GHz | / | 2.45 | |
| 유전 상수 허용 오차 | / | / | ±0.05 | |
| 손실 탄젠트 (일반) | 10GHz | / | 0.0012 | |
| 20GHz | / | 0.0017 | ||
| 유전 상수 온도 계수 | -55℃~150℃ | PPM/℃ | -120 | |
| 박리 강도 | 1 OZ F4BM | N/mm | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | ||
| 체적 저항률 | 표준 조건 | MΩ.cm | ≥6×10^6 | |
| 표면 저항률 | 표준 조건 | MΩ | ≥1×10^6 | |
| 내전압 (Z 방향) | 5KW,500V/s | KV/mm | >25 | |
| 절연 파괴 전압 (XY 방향) | 5KW,500V/s | KV | >32 | |
| 열팽창 계수 | XY 방향 | -55 ℃~288 ℃ | ppm/℃ | 20, 25 |
| Z 방향 | -55 ℃~288 ℃ | ppm/℃ | 187 | |
| 열 응력 | 260℃, 10초, 3회 | 박리 없음 | ||
| 수분 흡수율 | 20±2℃, 24시간 | % | ≤0.08 | |
| 밀도 | 상온 | g/cm3 | 2.22 | |
| 장기 작동 온도 | 고저온 챔버 | ℃ | -55~+260 | |
| 열전도율 | Z 방향 | W/(M.K) | 0.30 | |
| PIM | F4BME에만 해당 | dBc | ≤-159 | |
| 난연성 | / | UL-94 | V-0 | |
| 재료 구성 | / | / |
PTFE, 유리섬유 천 F4BM은 ED 구리 포일과 쌍을 이루고, F4BME는 역처리(RTF) 구리 포일과 쌍을 이룹니다. |
|
|
|
