| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

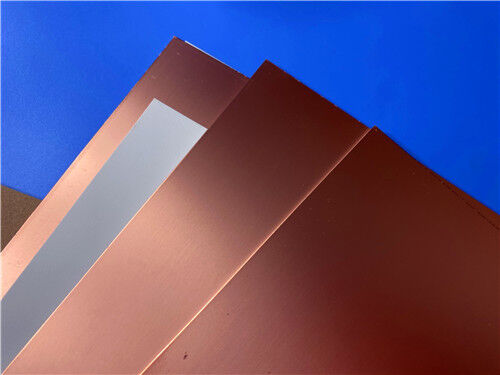

RT/duroid® 5880 라미네이트는 유리 섬유 마이크로파이버 강화 PTFE 복합재로 구성되어 고정밀 스트립라인 및 마이크로스트립 회로에 사용됩니다. 무작위로 배향된 마이크로파이버는 뛰어난 유전율 균일성을 보장하며, 이는 생산 패널 전체와 광범위한 주파수 스펙트럼에서 일관되게 유지됩니다.
낮은 손실 계수를 가진 RT/duroid 5880은 Ku-band 및 더 높은 주파수에서 안정적으로 작동합니다. 이 재료는 쉽게 절단, 전단 및 가공할 수 있으며 회로 에칭 및 도금에 사용되는 일반적인 용매 및 시약에 강합니다.
표준 라미네이트는 양면에 전기 증착 구리 (½ ~ 2 oz/ft² 또는 8 ~ 70 µm) 또는 역처리된 EDC로 제공됩니다. 더 까다로운 전기적 응용 분야에는 압연 구리 호일 클래딩을 사용할 수 있으며, 알루미늄, 구리 또는 황동 판으로 클래딩도 지정할 수 있습니다.
주문 시 유전체 두께, 공차, 구리 호일 유형 (압연, 전기 증착 또는 역처리) 및 호일 무게를 지정하십시오.
특징:
- 업계 최저 유전율
- 낮은 Z축 열팽창 계수 (CTE)
- 경량 / 저밀도
- 광범위한 주파수 범위에서 안정적인 전기적 특성
일반적인 응용 분야:
- 항공기 안테나 시스템
- 경량 피드 네트워크
- 군사용 레이더 시스템
- 미사일 유도 시스템
- 지점 간 디지털 라디오 안테나
| RT/duroid 5880 일반 값 | ||||||
| 속성 | RT/duroid 5880 | 방향 | 단위 | 조건 | 시험 방법 | |
| 유전율,εProcess | 2.20 2.20±0.02 spec. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 유전율,εDesign | 2.2 | Z | N/A | 8GHz to 40 GHz | Differential Phase Length Method | |
| 손실 계수,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 유전율의 열 계수 | -125 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 | |
| 체적 저항 | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| 표면 저항 | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
| 비열 | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | 계산됨 | |
| 인장 탄성 계수 | 23℃에서 테스트 | 100℃에서 테스트 | N/A | MPa(kpsi) | A | ASTM D 638 |
| 1070(156) | 450(65) | X | ||||
| 860(125) | 380(55) | Y | ||||
| 극한 응력 | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| 극한 변형 | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| 압축 탄성 계수 | 710(103) | 500(73) | X | MPa(kpsi) | A | ASTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z | ||||
| 극한 응력 | 27(3.9) | 22(3.2) | X | |||
| 29(5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43(6.3) | Z | ||||
| 극한 변형 | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| 수분 흡수 | 0.02 | N/A | % | 0.62"(1.6mm) D48/50 | ASTM D 570 | |
| 열 전도율 | 0.2 | Z | W/m/k | 80℃ | ASTM C 518 | |
| 열팽창 계수 | 31 48 237 |
X Y Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | ℃ TGA | N/A | ASTM D 3850 | |
| 밀도 | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| 구리 박리 | 31.2(5.5) | N/A | Pli(N/mm) | 1oz(35mm)EDC 호일 솔더 플로트 후 |
IPC-TM-650 2.4.8 | |
| 가연성 | V-0 | N/A | N/A | N/A | UL 94 | |
| 무연 공정 호환 | 예 | N/A | N/A | N/A | N/A | |
|
|
