제품 상세 정보:
|
| PCB 재료: | RT/듀로이드 6006 | PCB 두께: | 0.4mm |
|---|---|---|---|
| 레이어 수: | 2 층 | PCB 크기: | 134.8mm × 78.65mm(2종, 2개) |
| 구리 무게: | 1oz(1.4mils) 외부 구리층 | 표면 마감: | 침수은 |

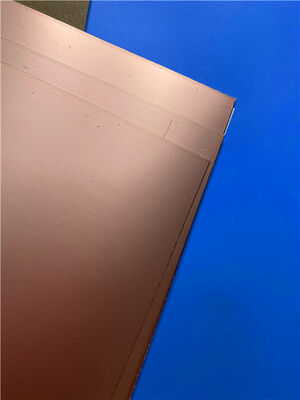

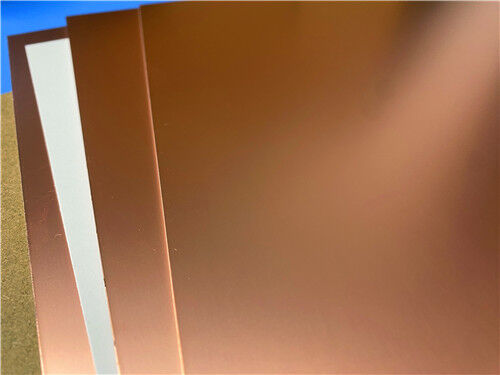

| 강조하다: | 고주파 구리 라미네이트 시트,F4BM220 구리 접착 라미네이트,구리 접착 라미네트 엽 |
||

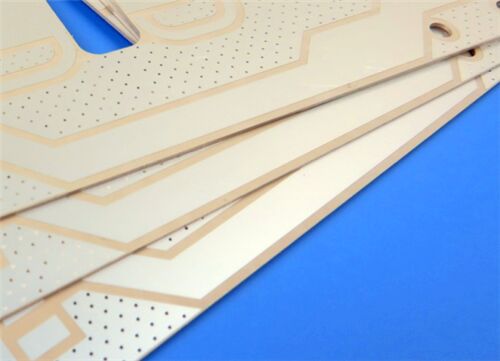

이 딱딱한 2층 RF PCB는 로저스 RT/더로이드 6006를 이용합니다. 마이크로파와 고주파 회로에 설계된 프리미엄 세라믹-PTFE 복합재입니다.실버로 완성된 IPC-클래스-2 기준으로 제작된이 보드는 안정적인 전기 성능과 최소한의 신호 손실을 제공합니다.그리고 반복 가능한 RF 특성, 그것은 패치 안테나, 위성 통신 모듈 및 항공 우주 레이더 시스템에 대한 이상적인 솔루션입니다.
PCB사양s
| 건축물 | 세부 사항 |
| 기본 재료 | RT/드루오이드 6006 마이크로파 회로에 최적화된 고Dk 세라믹-PTFE 복합 라미네이트 |
| 계층 수 | 2층 △ 콤팩트한 고주파 회로 설계에 맞춘 딱딱한 마이크로 웨브 PCB 구조 |
| 보드 크기 | 134.8mm × 78.65mm (2형, 2PCS), 일관성 있는 조립 정확성을 위해 +/- 0.15mm의 밀접한 관용 |
| 트레이스 & 스페이스 | 최소 5/6mls, 우수한 신호 무결성을 유지하면서 컴팩트 회로 라우팅을 가능하게 |
| 최소 구멍 크기 | 0.3mm, 마이크로웨이브 애플리케이션에서 높은 정밀도로 구멍을 통해 구성 요소를 장착하도록 설계 |
| 비아 | 실명 비아스가 없으므로 제조를 단순화하고 신뢰할 수있는 간층 전기 연결을 보장합니다. |
| 완성된 보드 두께 | 0.4mm, 공간 제한된 마이크로 웨브 및 항공 우주 장비에 적합한 초 얇은 프로필 |
| 구리 무게 | 1온스 (1.4 밀리) 외부 구리 층, 마이크로파 신호 전송에 안정적인 전도성을 제공합니다 |
| 접착 두께를 통해 | 20μm, IPC-클래스-2 표준을 준수하여 내구성을 보장합니다. |
| 표면 마감 | 몰입 은, 높은 전도성, 낮은 고 주파수 손실 및 우수한 용접성 |
| 실크 스크린 & 솔더 마스크 | 상단 실크스크린: 없음; 하단 실크스크린: 없음; 상단 솔더 마스크: 없음; 하단 솔더 마스크: 없음 |
| 품질 검사 | 100% 전기 테스트를 선보이기 전에 결함 없는 회로 성능을 보장하기 위해 수행 |
PCB 스택-위 설정
| 스택업 컴포넌트 | 사양 및 설명 |
| 구리층 1 | 35μm 低阻力微波信号 conduction를 위한 고순도의 구리층 |
| NT1공동체 | 0.254mm (10mil) High-Dk 세라믹-PTFE 기판으로 콤팩트한 마이크로 웨브 회로 레이아웃을 가능하게 합니다 |
| 구리층 2 | 35μm 대칭 구리 구조로 고주파 전기 성능을 유지 |
그림 형식 및 준수 표준
그림 형식: 정확한 PCB 제조 및 데이터 호환성을위한 보편적 산업 형식인 Gerber RS-274-X에서 제공됩니다.
승인된 표준: IPC-클래스-2, 상용 및 산업용 고주파 전자 제품에 대한 신뢰할 수 있는 성능을 보장합니다.
가용성: 세계적 엔지니어링 조달 및 프로젝트를 지원하기 위해 전 세계 배송이 가능합니다.
RT/duroid 6006 Substrate의 도입
로저스 RT/더로이드 6006는 고주파 및 마이크로파 회로를 위해 특별히 설계된 고급 세라믹-PTFE 복합재료입니다.소형 안테나 디자인과 마이크로 웨이브 시스템에 이상적입니다.낮은 손실 대접 및 엄격한 다이 일렉트릭 허용 제어 특징으로, 이 기판은 일관성 있고 반복 가능한 전기 성능을 제공합니다.특히 X 대역 및 낮은 주파수 애플리케이션화학적으로 안정적인 성분은 항공우주, 위성 및 레이더 시스템에서 안정적인 작동을 보장합니다.
주요 특징
RT/duroid 6006는 고주파 마이크로파 애플리케이션을 위해 우수한 전기, 열 및 기계적 특성을 통합합니다.
| 매개 변수 | 사양 및 언급 |
| 소재 종류 | 프리미엄 세라믹-PTFE 복합 라미네이트 |
| 다이 일렉트릭 상수 | 6.15 +/- 0.15 10 GHz/23°C에서 회로 소형화를 지원합니다. |
| 분산 요인 | 0.0027 10 GHz/23°C에서 극저하 고주파 신호 약화 |
| 열 분해 온도 (Td) | 최고 열 안정성을 위해 > 500 °C (TGA) |
| 수분 흡수 | 00.05%, 습한 환경에서 성능 변동을 최소화합니다. |
| 열 팽창 계수 | X축 47ppm/°C, Y축 34ppm/°C, Z축 117ppm/°C |
| 구리 껍질 | 표준 및 역처리된 전자기 접착 된 구리 필름으로 겹쳐져 절감 강도를 높여줍니다. |
주요 이점
RT/듀로이드 6006는 마이크로 웨브 회로 설계자에게 뛰어난 기술 및 제조 장점을 제공합니다.
높은 다이 일렉트릭 상수는 소형 안테나 개발을 위해 회로 크기를 효과적으로 축소합니다.
저손실 특성 X 대역 및 하위 X 대역 마이크로 웨이브 애플리케이션에 완벽하게 적합
정밀한 Dk 및 두께 허용값은 생산 대량에 걸쳐 일관된 성능을 보장합니다.
극히 낮은 수분 흡수력 은 열악한 대기 조건 에서 전기적 안정성 을 유지 합니다
우수한 접착 된 구멍 신뢰성 다층 제조 및 장기 서비스 시나리오에 적응
전형적 사용법
이 RT/duroid 6006 2층 RF PCB는 고급 마이크로 웨이브 및 항공 우주 관련 장치에 광범위하게 배치됩니다.
- 안테나 랩
- 위성 통신 시스템
- RF 전력 증폭기
- 항공기 충돌 방지 시스템
- 지상 레이더 경고 시스템
