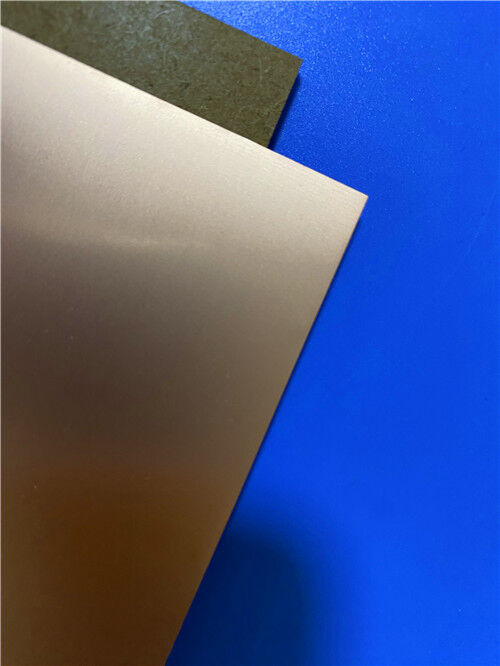

TLY-5Z 라미네이트는 고성능의 유리로 가득 차 있는 PTFE 복합재로, 섬유유로 만든 철강으로 통합되어 있습니다.이 유리 로딩 된 구조는 엄격한 가벼운 무게 요구 사항과 함께 항공 우주 시스템과 같은 무게 민감한 응용 프로그램에 최적화되었습니다..
이 특화된 조식은 비강화 된 PTFE 재료로 달성 할 수없는 성능 속성을 가진 차원적으로 안정적인 복합체를 제공합니다.저밀도 설계 또한 복합 물질을 최소화 Z 축 열 팽창 계수 (CTE) 를 부여, 전통적인 PTFE가 풍부한 복합재료가 복제할 수 없는 특징입니다. 표준 낮은 변압성 일정한 PTFE 복합재료와 비교하면 TLY-5Z는 훨씬 뛰어난 열 안정성을 제공합니다.Z축 팽창으로 인한 스트레스를 효과적으로 완화하여 장착된 구멍 (PTH) 에.
비용 측면에서 TLY-5Z는 매우 경쟁력 있는 솔루션입니다. 유리로 채워진 건축물은 표준 PTFE가 풍부한 구리 래미네이트에 대한 비용 효율적인 대안을 제공합니다.PTFE가 지배적인 기판이 경제적으로 금지되는 대규모 상업용 마이크로 웨이브 애플리케이션에 사용할 수 있도록. TLY-5Z는 전통적인 PTFE 풍부한 기판으로 제조될 때 극심한 제조 과제를 제기하거나 열 신뢰성을 나타내지 않는 인쇄 된 와이어링 보드 (PWB) 설계에 특별히 적합합니다.전통적인 PTFE가 지배적인 기판은 PTH 굴착 결함으로 인해 발생할 수 있습니다., 종종 기본 신뢰성을 보장하기 위해 두꺼운 구리 접착이 필요합니다. 심지어 그 경우도 생성 된 PWB는 열 순환으로 인한 균열에 민감합니다.TLY-5Z는 PTFE가 풍부한 기판보다 50% 더 낮은 열 확장을 특징으로합니다., 향상 된 뚫을 수 있으며 강력한 열 사이클 저항을 보여줍니다.송전 선에 따라 지상 꿰매는 것은 장기적인 열 신뢰성을 유지하면서 원활하게 구현 할 수 있습니다.복잡한 다층 스트라이프라인 설계에서 TLY-5Z는 기존 PTFE가 풍부한 기판을 상당히 능가합니다.이 재료는 많은 모드 억제 비아를 포함하는 기판 통합 파도 안내 (SIW) 응용 프로그램에 적합합니다..
TLY-5Z는 최신 ULP (ultra-low profile) 구리 포일 변종을 포함한 초연한 구리 포일과 완전히 호환됩니다.또한 이전지 상수 (TcK) 의 온도 계수가 2의 이전지 상수를 가진 기존 재료에 비해 낮아집니다..2.
주요 이점
전형적 사용법
| TLY-5Z 전형적 값 | |||||
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| Dk @ 1.9 GHz | IPC-650 25.5.5.1 모드 | 20.20+/- 0.04 | 20.20+/- 0.04 | ||
| Df @ 1.9 GHz | IPC-650 25.5.5.1 모드 | 0.001 | 0.001 | ||
| Df @ 10 GHz | IPC-650 25.5.5.1 모드 | 0.0015 | 0.0015 | ||
| Tc(D) K (-55 ~ 150°C) | IPC-650 25.5.6 모드 | ppm/°C | -72 | ppm/°C | -72 |
| 다이 일렉트릭 분해 전압 | IPC-650 25.6 | kV | 45 | kV | 45 |
| 다이 일렉트릭 강도 | IPC-650 25.6.2 | V/mil | 770 | V/mm | 30,315 |
| 수분 흡수 | IPC-650 26.2.1 | % | 0.03 | % | 0.03 |
| 껍질 강도 (1온스 구리) | IPC-650 24.8 | 파운드/인치 | 7 | N/mm | 1.3 |
| 부피 저항성 | IPC-650 25.17.1 | MOHMS/cm | 10^9 | MOHMS/cm | 10^9 |
| 표면 저항성 | IPC-650 25.17.1 | 모흐 | 10^8 | 모흐 | 10^8 |
| 팽창 강도 (MD) | IPC-650 24.18.3 | PSI | 9137 | N/mm2 | 63 |
| 팽창 강도 (CD) | IPC-650 24.18.3 | PSI | 9572 | N/mm2 | 66 |
| 튼튼성 모듈 (MD) | IPC-650 24.18.3 | PSI | 182,748 | N/mm2 | 1260 |
| 튼튼성 모듈 (CD) | IPC-650 24.18.3 | PSI | 165,344 | N/mm2 | 1140 |
| 연장 (MD) | IPC-650 24.18.3 | % | 6 | % | 6 |
| 연장 (CD) | IPC-650 24.18.3 | % | 6.9 | % | 6.9 |
| 플렉스 강도 (MD) | ASTM D790 | PSI | 10,300 | N/mm2 | 71 |
| 플렉스 강도 (CD) | ASTM D790 | PSI | 11,600 | N/mm2 | 80 |
| 플렉스 모듈 (MD) | ASTM D790 | PSI | 377,100 | N/mm2 | 2600 |
| 플렉스 모듈 (CD) | ASTM D790 | PSI | 432,213 | N/mm2 | 2980 |
| 차원 안정성 (MD) | IPC-650 24.39 (굽은) | % (10m) | -0.05 | % (30m) | -0.05 |
| 차원 안정성 (CD) | IPC-650 24.39 (굽은) | % (10m) | -0.17 | % (30m) | -0.11 |
| 차원 안정성 (MD) | IPC-650 24.39 (스트레스) | % (10m) | -0.07 | % (30m) | -0.07 |
| 차원 안정성 (CD) | IPC-650 24.39 (스트레스) | % (10m) | -0.22 | % (30m) | -0.14 |
| 밀도 (특수 중력) | IPC-650 23.5 | g/cm3 | 1.92 | g/cm3 | 1.92 |
| 특정 열 | IPC-650 24.50 | J/g°C | 0.95 | J/g°C | 0.95 |
| 열전도성 | IPC-650 24.50 | W/M*K | 0.2 | W/M*K | 0.2 |
| CTE (x-y) (50 - 150°C) | IPC-650 24.41 | ppm/oC | 30 ~ 40 | ppm/oC | 30 ~ 40 |
| CTE (z) (50 - 150°C) | IPC-650 24.41 | ppm/oC | 130 | ppm/oC | 130 |
| 단단함 | ASTM D2240 (더로미터) | - | 68 | - | 68 |
|
|
