| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

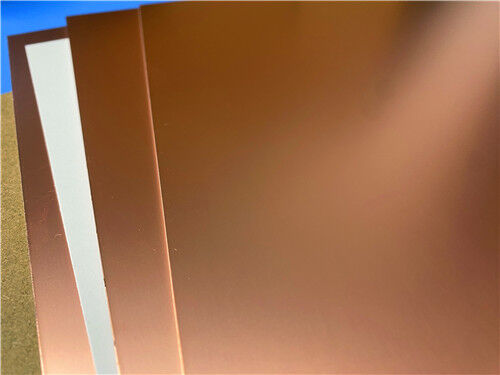

F4BME220은 유리섬유포, 폴리테트라플루오로에틸렌(PTFE) 수지, PTFE 필름을 사용하여 정밀한 공정을 거쳐 제작됩니다. 이 제품은 더 넓은 유전 상수 범위, 더 낮은 유전 손실, 더 높은 절연 저항 및 향상된 안정성을 포함하여 표준 F4B에 비해 우수한 전기적 특성을 나타내므로 유사한 국제 제품에 대한 실행 가능한 대안이 됩니다.
F4BM220 및 F4BME220의 유전층은 동일하지만 서로 다른 구리 호일을 사용합니다. F4BM220은 ED 구리 호일을 사용하며 PIM이 지정되지 않은 응용 분야에 사용됩니다. F4BME220은 역처리된 RTF 구리 호일을 사용하여 뛰어난 PIM 성능, 보다 정확한 회로 제어 및 감소된 도체 손실을 제공합니다.
F4BM220과 F4BME220 모두 PTFE와 유리 섬유 천의 비율을 수정하여 유전 상수를 정밀하게 조정할 수 있습니다. 이러한 최적화는 치수 안정성을 향상시키면서 낮은 신호 손실을 달성합니다. 유전 상수가 높을수록 유리 섬유 함량이 높아져 치수 안정성이 향상되고 열팽창 계수가 낮아지며 온도 드리프트 특성이 향상되고 유전 손실이 적당히 증가합니다.
제품 특징:
일반적인 응용 분야:
| 제품 기술적인 매개변수 | 제품 모델 및 데이터 시트 | |||
| 제품특징 | 테스트 조건 | 단위 | F4BME220 | |
| 유전 상수(일반) | 10GHz | / | 2.2 | |
| 유전 상수 공차 | / | / | ±0.04 | |
| 손실 탄젠트(일반) | 10GHz | / | 0.001 | |
| 20GHz | / | 0.0014 | ||
| 유전성 항온 계수 | -55°C~150°C | PPM/℃ | -142 | |
| 껍질 강도 | 1온스 F4BM | N/mm | >1.8 | |
| 1온스 F4BME | N/mm | >1.6 | ||
| 체적 저항률 | 표준 상태 | MΩ.cm | ≥6×10^6 | |
| 표면 저항률 | 표준 상태 | MΩ | ≥1×10^6 | |
| 전기적 강도(Z 방향) | 5KW,500V/초 | KV/mm | >23 | |
| 내전압(XY 방향) | 5KW,500V/초 | KV | >30 | |
| 열팽창계수 | XY 방향 | -55°~288°C | ppm/°C | 25, 34 |
| Z 방향 | -55°~288°C | ppm/°C | 240 | |
| 열 스트레스 | 260℃, 10초,3회 | 박리 없음 | ||
| 수분 흡수 | 20±2℃, 24시간 | % | ≤0.08 | |
| 밀도 | 실온 | g/cm3 | 2.18 | |
| 장기 작동 온도 | 고저온 챔버 | ℃ | -55~+260 | |
| 열전도율 | Z 방향 | 승/(MK) | 0.24 | |
| PIM | F4BME에만 적용 가능 | dBc | ≤-159 | |
| 가연성 | / | UL-94 | V-0 | |
| 재료 구성 | / | / | ||
|
|
