| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

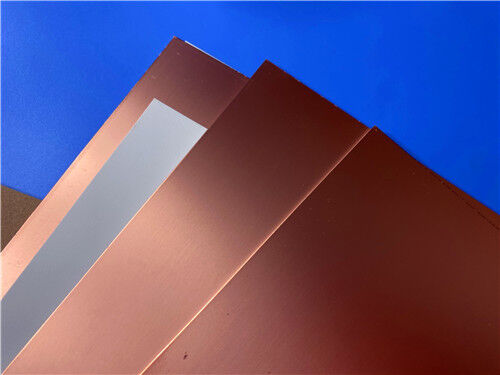

F4BTMS233은 F4BTM 시리즈의 고급 반복으로, 제형 및 생산 공정에 대한 혁신적인 개선을 통해 개발되었습니다. 상당한 세라믹 함량을 통합하고 초미세 유리 섬유 직물로 강화함으로써, 이 재료는 더 넓은 유전 상수 범위를 포함하여 현저히 향상된 성능 특성을 제공합니다. 이는 항공우주 등급의 고신뢰성 솔루션으로, 유사한 국제 재료를 직접 대체할 수 있습니다.
정제된 조성 — PTFE 수지 내에서 특수 나노 세라믹 입자의 높은 균일한 분포와 결합된 최소한의 초박형 유리 직물 — 신호 전송 중 유리 직조 효과를 최소화하고, 유전 손실을 줄이며, 치수 안정성을 향상시킵니다. X, Y 및 Z 축에서 이방성이 감소하는 반면, 작동 주파수 범위, 전기 강도 및 열 전도성은 증가합니다. 또한 이 재료는 낮은 열팽창 계수와 온도 변화에 따른 안정적인 유전 특성을 유지합니다.
RTF 로우 프로파일 구리 호일이 표준으로 제공되는 F4BTMS 시리즈는 도체 손실을 줄이는 동시에 강력한 박리 강도를 보장하며, 구리 또는 알루미늄 기판과 함께 사용할 수 있습니다.
이 재료를 사용하는 PCB는 표준 PTFE 라미네이트 가공 기술과 호환됩니다. 우수한 기계적 및 물리적 특성은 다층, 고층 수, 백플레인 설계를 지원하는 동시에 고밀도 상호 연결 및 미세 회로에 대한 뛰어난 제조 가능성을 제공합니다.
주요 특징
일반적인 응용 분야
| 제품 기술 매개변수 | 제품 모델 및 데이터 시트 | ||
| 제품 특징 | 테스트 조건 | 단위 | F4BTMS233 |
| 유전 상수 (일반) | 10GHz | / | 2.33 |
| 유전 상수 허용 오차 | / | / | ±0.03 |
| 유전 상수 (설계) | 10GHz | / | 2.33 |
| 손실 탄젠트 (일반) | 10GHz | / | 0.0010 |
|
20GHz |
/ | 0.0011 | |
| 40GHz | / | 0.0015 | |
| 유전 상수 온도 계수 | -55 º~150ºC | PPM/℃ | -122 |
| 박리 강도 | 1 OZ RTF 구리 | N/mm | >2.4 |
| 체적 저항 | 표준 조건 | MΩ.cm | ≥1×10^8 |
| 표면 저항 | 표준 조건 | MΩ | ≥1×10^8 |
| 전기 강도 (Z 방향) | 5KW,500V/s | KV/mm | >30 |
| 절연 파괴 전압 (XY 방향) | 5KW,500V/s | KV | >38 |
| 열팽창 계수 (X, Y 방향) | -55 º~288ºC | ppm/ºC | 35, 40 |
| 열팽창 계수 (Z 방향) | -55 º~288ºC | ppm/ºC | 220 |
| 열 응력 | 260℃, 10s,3 회 | / | 박리 없음 |
| 수분 흡수 | 20±2℃, 24 시간 | % | 0.02 |
| 밀도 | 실온 | g/cm3 | 2.22 |
| 장기 작동 온도 | 고온-저온 챔버 | ℃ | -55～+260 |
| 열 전도성 | Z 방향 | W/(M.K) | 0.28 |
| 가연성 | / | UL-94 | V-0 |
| 재료 구성 | / | / | PTFE, 초박형 및 초미세 (석영) 유리 섬유. |
|
|
