| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

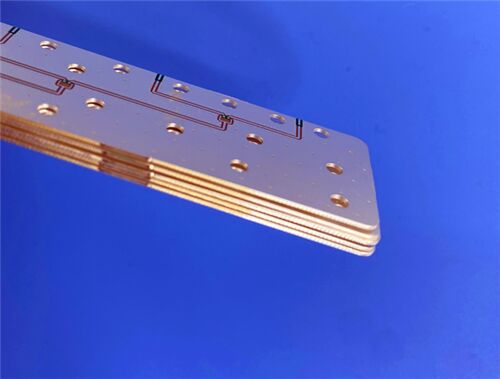

이 4레이어 하이브리드 Rogers RO3003고주파 PCB세라믹 충전 PTFE RO3003 및 TG170 FR-4 유전체를 통합한 복합 스택업 구조를 특징으로 하며 합리적인 비용으로 초저 마이크로파 손실과 견고한 기계적 안정성의 완벽한 균형을 유지합니다. 침수 은색 표면 마감 처리로 제작되고 표준화된 산업 기준을 준수하는 이 0.8mm 다층 회로 기판은 외부 구리 1온스와 내부 구리 0.5온스의 비대칭 구리 구성을 채택합니다. 이 하이브리드 RF 인쇄 회로 기판은 자동차 레이더, 위성 통신, 무선 패치 안테나 및 셀룰러 전력 증폭기 시스템에 광범위하게 활용됩니다.
PCB 사양
| 건설 품목 | 세부 |
| 기본 재료 | Rogers RO3003 + TG170 FR-4 혼합 유전체 적층판, 고주파 및 비용 절감 요구에 맞는 하이브리드 구조 |
| 레이어 수 | 4레이어 – 고정밀 마이크로웨이브 통신 인프라용으로 설계된 멀티 스택 하이브리드 PCB |
| 보드 크기 | 52mm × 77mm(1PCS), 원활한 부품 조립을 위해 정확한 치수 공차로 제작됨 |
| 완성된 보드 두께 | 콤팩트한 고밀도 RF 모듈에 맞게 제작된 0.8mm의 슬림한 경량 프로파일 |
| 구리 무게 | 외부 층: 1oz 완성된 구리; 내부 층: 0.5oz 마감 구리. 비대칭 구리 레이아웃으로 신호 전송 및 전류 전달 기능 최적화 |
| 표면 마감 | Immersion Silver는 마이크로파 주파수 회로에 탁월한 표면 전도성과 낮은 신호 감쇠 기능을 제공합니다. |
| 실크스크린 & 솔더 마스크 | 최고 실크스크린: 없음; 하단 실크스크린: 없음; 탑 솔더 마스크: 없음; 하단 솔더 마스크: 없음. 완전히 노출된 구리는 고주파수 작동 조건에서 기생 손실을 줄입니다. |
| 품질 테스트 | 안정적인 전기 성능을 보장하기 위해 배송 전에 100% 전기 연속성 검사를 수행합니다. |
PCB 스택업 구성
| 스택업 순서 | 재질 및 두께 설명 |
| 구리층 1(외부) | 안정적인 마이크로파 신호 전파를 위한 1온스 외부 구리 호일 |
| 유전체 1 | 0.254mm Rogers RO3003 – 고유의 초저 고주파 유전 손실을 갖춘 세라믹 강화 PTFE 복합재 |
| 구리층 2(내부) | 0.5oz 구리 – 복잡한 내부 회로 라우팅을 위한 얇은 내부 구리 호일 |
| 유전체 2 | 안정적인 층간 접착을 위한 0.185mm 프리프레그 |
|
구리층 3(내부)
|
0.5oz 구리 - 최적화된 임피던스 일관성을 위한 대칭 내부 구리 배열 |
| 유전체 3 | 0.254mm TG170 FR-4 – 라미네이션 변형을 완화하기 위한 강화된 코어 기판 |
| 구리층 4(외부) | 우수한 표면 전도성과 납땜성을 제공하는 1oz 외부 구리 호일 |
작품 형식 및 규정 준수 표준
아트워크 형식: 국제적으로 인정받는 산업 형식인 Gerber RS-274-X 형식으로 제공되어 정밀한 다층 제작과 범용 데이터 호환성을 보장합니다.
품질 표준: IPC-Class-2 기준을 충족하여 상업용 RF 전자 장치의 장기적인 작동 안정성을 보장합니다.
가용성: 국제 조달 및 통신 엔지니어링 프로젝트를 지원하기 위해 글로벌 배송 솔루션이 제공됩니다.
Rogers RO3003 기판 소개
RO3003은 Rogers의 평판이 좋은 RO3000 고주파 소재 시리즈에 속하는 프리미엄 세라믹 충전 PTFE 복합 라미네이트입니다. 상업용 전자레인지 및 무선 주파수 응용 분야용으로 개발된 이 기판은 경제적인 가격으로 일관된 전기 성능과 뛰어난 기계적 내구성을 제공합니다. 기존의 고주파 유전체와는 달리 RO3000 시리즈는 유전 상수 변화에 관계없이 균일한 기계적 특성을 유지하므로 휨이나 구조적 결함 없이 안정적인 다중 재료 하이브리드 적층이 가능합니다.
RO3003은 온도 사이클링 하에서 탁월한 치수 안정성을 위해 구리와 일치하는 열팽창 특성을 갖추고 있습니다. X/Y축 CTE는 17ppm/°C이고 Z축 CTE는 24ppm/°C로 극한의 열 환경에서 도금된 스루홀 견고성을 크게 향상시킵니다. 초저 유전 손실과 주파수 내성 Dk 안정성을 자랑하는 이 소재는 최대 77GHz까지 신뢰할 수 있는 신호 전송을 지원합니다. 표준 PTFE 제조 작업 흐름과 호환되며 대량 RF 회로 제조를 위한 비용 효율적인 솔루션 역할을 합니다.
주요자료특징에스
| 매개변수 | 사양 및 비고 |
| 유전 상수(Dk) | 3.00 ± 0.04 @10GHz, 정밀한 임피던스 교정을 위한 엄격한 Dk 허용 오차 제공 |
| 소산계수(Df) | 0.0010 @10GHz, 초저 유전 손실로 마이크로파 신호 저하 최소화 |
| X/Y축 CTE | 17ppm/°C, 구리와 열 동기화되어 탁월한 치수 일관성 보장 |
| Z축 CTE | 24ppm/°C, 도금 스루홀의 내열성 및 수명 향상 |
| 최대 작동 주파수 | 최대 77GHz, 밀리미터파 레이더 및 고급 통신 시스템에 완벽하게 적용 가능 |
| 에칭 수축 | 0.5mils/inch 미만으로 변형을 최소화하면서 고정밀 회로 패터닝을 보장합니다. |
주요 이점
Rogers RO3003은 하이브리드 다층 RF 회로에 최적화된 탁월한 기술적 장점을 제공합니다.
초저 유전 손실로 고주파 마이크로파 전송을 위한 원래의 신호 무결성 보장
구리 일치 CTE는 SMT 조립 안정성과 온도 변동 저항을 향상시킵니다.
온도 및 주파수에 민감하지 않은 Dk는 복잡한 환경에서 안정적인 전기 성능을 유지합니다.
FR4 하이브리드 라미네이션과의 원활한 호환성으로 프리미엄 RF 성능과 제조 비용의 균형을 유지합니다.
균일한 기계적 특성으로 다층 적층 구조에서 박리 및 변형을 효과적으로 방지합니다.
대량 생산 친화적인 제조 공정으로 상업용 대량 RF 주문의 단가를 낮춥니다.
일반적인 응용 분야
이 4레이어 RO3003 하이브리드 PCB는 상업용 고주파 통신 및 레이더 산업에서 널리 구현됩니다.
-77GHz 자동차 레이더 및 첨단 운전자 지원 시스템(ADAS)
-GPS 및 위성 위치 확인 위성 안테나 시스템
- 셀룰러 통신 인프라: 전력 증폭기 및 안테나 어레이
-무선 통신 패치 안테나 및 전압 제어 발진기
- 직접 방송 위성 단말기 및 케이블 통신 데이터링크 하드웨어
-원격 미터 모니터링 장치 및 고주파 전력 백플레인 회로
|
|
