| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

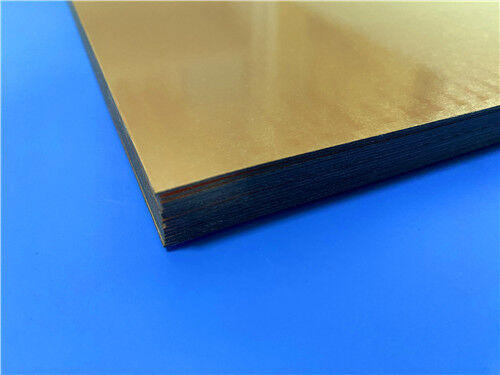

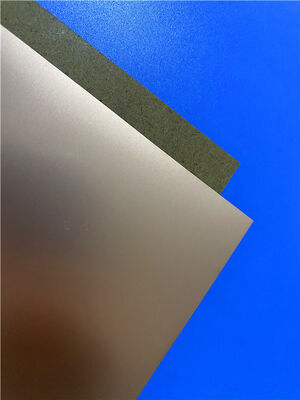

큐클래드 233 라미네이트는 인쇄 회로 보드 (PCB) 기판으로 배포하기 위해 특별히 설계된 유리 섬유로 강화 된 PTFE 복합 물질입니다.유리섬유와 PTFE의 비율을 정확하게 조절하는 방법, CuClad 233 라미네이트는 매우 낮은 다이 일렉트릭 상수 (Dk) 와 손실 대접수를 포함하는 다양한 제품군을 제공합니다.그리고 고도로 강화 된 변형은 확장 된 차원 안정성을 위해 최적화되었습니다..
The woven fiberglass reinforcement integral to CuClad series materials delivers superior dimensional stability compared to nonwoven fiberglass-reinforced PTFE laminates of equivalent dielectric constant로저스 (Rogers) 의 엄격한 공정 통제와 PTFE로 코팅된 유리섬유 천에 대한 일관성은 가능한 Dk 값의 더 넓은 스펙트럼을 가능하게 할뿐만 아니라그러나 또한 비교 가능한 직물무늬 유리섬유로 강화 된 대안에 비해 개선된 변압성 일정한 균일성을 가진 라미네이트를 제공합니다.이러한 성능 특성은 CuClad 라미네이트를 RF 필터, 큐플러 및 저소음 증폭기 (LNA) 에 대한 고부가가치 솔루션으로 배치합니다.
CuClad 233 라미네이트의 결정적인 특징은 PTFE로 코팅된 유리섬유 층의 교차 층이 서로 90°로 지향되어 있다는 것입니다. This design achieves true electrical and mechanical isotropy in the XY plane—a proprietary feature exclusive to CuClad 233 laminates that no other woven or nonwoven fiberglass-reinforced PTFE laminates can match이 예외적 인 동위원소 수준은 단계 배열 안테나와 같은 까다로운 응용 프로그램에 중요합니다.
2의 다이전트릭 상수 (Er) 를 가진33, CuClad 233는 평형 유리섬유와 PTFE 비율을 사용하여 원자력 기계 성능을 손상시키지 않고 낮은 변압 변수를 최적화하고 증 dissipation 요인을 향상시킵니다.
특징 및 이점
전형적 사용법
| 재산 | 테스트 방법 | 조건 | 큐클라드 233 |
| 다이렉트릭 상수 @10 GHz | IPC TM-6502.5.5.5 | C23/50 | 2.33 |
| 다이렉트릭 상수 @ 1MHz | IPC TM-6502.5.5.3 | C23/50 | 2.33 |
| 분산 요인 @10 GHz | IPC TM-6502.5.5.5 | C23/50 | 0.0013 |
| Er의 열 계수 (ppm/°C) | IPC TM-6502.5.5.5조정 | -10°C ~ +140°C | -161 |
| 껍질 강도 (인치당 파운드) | IPC TM-650 2.4.8 | 열 스트레스 후 | 14 |
| 부피 저항성 (MΩ-cm) | IPC TM-6502.5.17.1 | C96/35/90 | 8.0 x 10 8 |
| 표면 저항성 (MΩ) | IPC TM-6502.5.17.1 | C96/35/90 | 2.4 x 10 6 |
| 활 저항 (초) | ASTM D-495 | D48/50 | >180 |
| 튼튼성 모듈 (kpsi) | ASTM D-638 | A, 23°C | 510, 414 |
| 팽창 강도 (kpsi) | ASTM D-882 | A, 23°C | 10.3, 9.8 |
| 압축 모듈 (kpsi) | ASTM D-695 | A, 23°C | 276 |
| 플렉서럴 모듈 (kpsi) | ASTM D-790 | A, 23°C | 371 |
| 다이렉트릭 분해 (kv) | ASTM D-149 | D48/50 | > 45 |
| 특수 중력 (g/cm3) | ASTM D-792 방법 A | A, 23°C | 2.26 |
| 물 흡수율 (%) | MIL-S-13949H 3.7.7 IPC TM-6502.6.2.2 | E1/105 + D24/23 | 0.02 |
|
열 확장 계수 (ppm/°C) X축 Y축 Z축 |
IPC TM-650 2.4.24 메틀러 3000 열역학 분석기 |
0°C ~ 100°C |
23 24 194 |
| 열전도성 | ASTM E-1225 | 100°C | 0.26 |
|
배출가스 전체 질량 손실 (%) 수집된 휘발성 응축성 물질 (%) 수증기 회수 (%) 가시성 응축물 (±) |
NASA SP-R-0022A 최대 1.00% 최대 0.10% |
125°C, ≤ 10~6Torr |
0.01 0.01 0.00 아니 |
| 발화성 | UL 94 수직 화상 IPC TM-650 2.3.10 | C48/23/50, E24/125 | UL94-V0의 요구 사항을 충족합니다. |
|
|
