| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

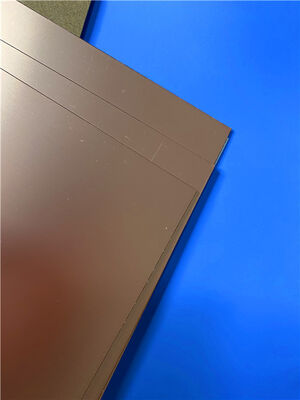

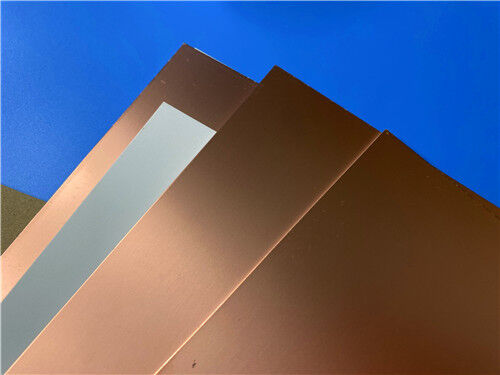

F4BM233는 유리섬유 천, PTFE 樹脂 및 PTFE 필름으로 정밀하게 제어 된 과학적 구식 및 라미네이션 과정을 통해 설계 된 복합 재료입니다.그것은 표준 F4B 라미네이트에 비해 향상된 전기 성능을 제공합니다, 더 넓은 다이 일렉트릭 상수 범위, 더 낮은 손실, 더 높은 단열 저항 및 더 큰 운영 안정성,비교 가능한 수입물질을 직접 대체할 수 있도록 하는.
F4BM233와 F4BME233는 동일한 변압기 성분을 공유하지만 다른 구리 포일 옵션으로 장착됩니다.F4BM233는 ED 구리로 공급되며 수동적 융복합 (PIM) 요구 사항이없는 애플리케이션에 적합합니다.. F4BME233는 역처리된 RTF 포일을 갖추고 있으며, 우수한 PIM 성능을 제공하며, 더 세밀한 회로에 대한 우각 정확도를 향상시키고, 전도자 손실을 줄입니다.
F4BM233의 변압 변수는 PTFE와 유리섬유 강화의 비율을 조정하여 정확하게 조정됩니다. 이것은 낮은 손실과 향상 된 차원 안정성 사이의 최적의 균형을 달성합니다.더 높은 다이 일렉트릭 상수 등급은 유리섬유의 더 큰 비율을 포함합니다., 개선 된 차원 안정성, 더 낮은 열 팽창 계수 (CTE), 더 나은 열 유동 성능, 및 대응, 제어 된 다이 일렉트릭 손실 증가로 이어집니다.
주요 특징
전형적 사용법
| 제품 기술 매개 변수 | 제품 모델 및 데이터 시트 | |||
| 제품 특성 | 시험 조건 | 단위 | F4BM233 | |
| 다이 일렉트릭 상수 (기반) | 10GHz | / | 2.33 | |
| 다이렉트릭 일정한 허용량 | / | / |
±0.04 |
|
| 손실 타전트 (유례적) | 10GHz | / | 0.0011 | |
| 20GHz | / | 0.0015 | ||
| 다이렉트릭 일정한 온도 계수 | -55°C~150°C | PPM/°C | -130 | |
| 껍질 강도 | 1 OZ F4BM | N/mm | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | ||
| 부피 저항성 | 표준 상태 | MΩ.cm | ≥6×10^6 | |
| 표면 저항성 | 표준 상태 | MΩ | ≥1×10^6 | |
| 전기 강도 (Z 방향) | 5KW,500V/s | KV/mm | >23 | |
| 정전 전압 (XY 방향) | 5KW,500V/s | KV | >32 | |
| 열 확장 계수 | XY 방향 | -55o~288oC | ppm/oC | 22, 30 |
| Z 방향 | -55o~288oC | ppm/oC | 205 | |
| 열 스트레스 | 260°C, 10초, 3번 | 부피가 없거나 | ||
| 물 흡수 | 20±2°C, 24시간 | % | ≤0.08 | |
| 밀도 | 방 온도 | g/cm3 | 2.20 | |
| 장기 작동 온도 | 고저온화실 | °C | -55+260 | |
| 열전도성 | Z 방향 | W/(M.K) | 0.28 | |
| PIM | F4BME에만 적용됩니다. | dBc | ≤-159 | |
| 발화성 | / | UL-94 | V-0 | |
| 재료 구성 | / | / | PTFE, 유리섬유 천 F4BM는 ED 구리 포일과 결합, F4BME는 역처리 (RTF) 구리 포일과 결합. |
|
|
|
