| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

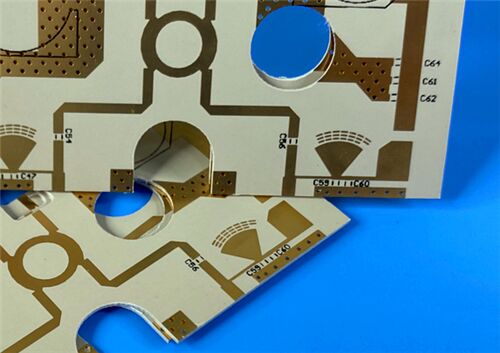

5G와 밀리미터 파동 용도에 맞게 고성능 2층 딱딱한 PCB를 찾고 계십니까? 이 2층 딱딱한 PCB는비용 효율적인 재료로 확산 유리와 높은 필러 함량으로 강화되어 두께 제한이있는 애플리케이션의 요구를 충족시키는 동시에 예외적인 신호 무결성을 유지합니다.IPC-Class 2 품질 표준을 준수하는 이 PCB는 상업 통신, 군사/항공 장비,위성 통신 시스템정확성, 낮은 손실 성능, 그리고 비용 효율성에 초점을 맞추어, 그것은 높은 주파수,두께가 제한된 프로젝트.
PCB 사양
| 건축물 | 세부 사항 |
| 보드 크기 | 76.4mm x 95mm (1PCS), +/- 0.15mm의 단단한 관용을 특징으로 당신의 조립에 정밀한 적합성을 보장 |
| 트레이스 & 스페이스 | 최소 6/7mls, 신호 무결성을 희생하지 않고 컴팩트 회로 설계를 허용 |
| 최소 구멍 크기 | 0.25mm, 정밀 집중 애플리케이션에 표준 부품 장착 요구 사항에 호환 |
| 비아 | 장님 비아스가 없으므로 제조 프로세스를 효율화하면서 안전한 간층 연결을 보장합니다. |
| 완성된 보드 두께 | 0.15mm, 물리적 또는 전기 두께 제한에 해당하는 응용 프로그램에 완벽 |
| 구리 무게 | 외층 (35μm) 에서 1oz (1.4 mils), 고주파 신호에 대한 우수한 전도도를 제공합니다. |
| 접착 두께를 통해 | 20μm, 안정적인 전기 연결과 기계적 내구성을 보장하기 위해 IPC-클래스 2 표준을 충족 |
| 표면 마감 | 몰입 금, 높은 신뢰성 애플리케이션을 위해 우수한 용접성, 부식 저항성 및 현대 조립 기술과의 호환성을 제공합니다. |
| 실크 스크린 & 솔더 마스크 | 검은색 상단 실크 스크린 (하단 실크 스크린이 없습니다); 상단 또는 하단 용접 마스크가 없습니다. 고주파 신호 성능에 최적화된 깨끗한 디자인을 보장합니다. |
| 품질 검사 | 100% 전기 테스트를 운송 전에 수행하여 기능성을 보장하고 결함이있는 단위를 제거합니다. |
PCB 스택-위 설정
| 스택업 컴포넌트 | 사양 및 설명 |
| 구리층 1 | 35μm 고주파 애플리케이션에 효율적인 신호 전송 및 열 전도성을 보장합니다. |
| CLTE-MW 코어 | 0.076mm (2.99mil) PCB의 기초 뛰어난 저손실 성능, 두께 제한된 프로젝트에 이상적입니다 |
| 구리층 2 | 35μm 고주파 회로에서 균형 잡힌 신호 흐름을 위해 일관된 전도성과 대칭을 제공합니다. |
품질 및 가용성
품질 표준: IPC-클래스 2 (IPC-Class 2) 전용 서비스 전자 제품에 대한 업계의 가장 일반적인 품질 요구 사항을 충족시켜 신뢰성 높은 성능과 연장된 서비스 수명을 보장합니다.
사용 가능성: 전 세계 ✅ 전 세계 엔지니어와 제조업체의 요구를 충족시키기 위해 산업에 용납되는 배송 시간으로 전 세계 배송을 제공합니다.
CLTE-MW 기판: 뛰어난 성능의 열쇠

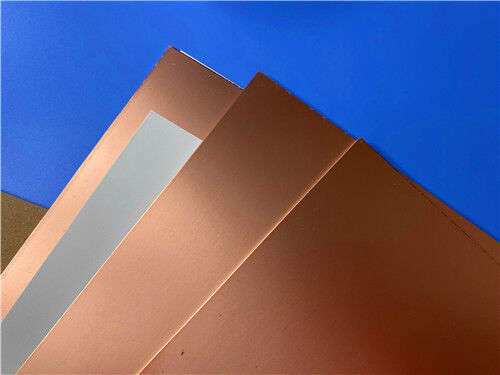

CLTE-MW 구리 접착 라미네이트는 5G, 밀리미터 파동 및 두께 제한된 고주파 애플리케이션의 요구를 충족하도록 설계된 PCB의 우수한 성능의 척추를 형성합니다.
CLTE-MW 라미네이트는 PCB 설계자에게 고성능, 비용 효율적인 물질을 제공하며 물리적 또는 전기 두께 제약에 의해 제한된 애플리케이션에 적합합니다.이 독특한 래미네이트 시스템은 7개의 두께 옵션으로 제공됩니다., 3에서 10mL까지, 5G 및 다른 밀리미터 파드 애플리케이션에 최적의 신호-지구 간격을 보장합니다.CLTE-MW 라미네이트는 고주파 유리 조직의 전자기파 전파에 미치는 영향을 줄이는 데 도움이됩니다.세라믹으로 채워진 PTFE 복합체로서 CLTE-MW는 24GHz에서 77+GHz 주파수 범위를 위해 특별히 개발되었으며, 프리미엄 대안의 높은 비용없이 낮은 손실 성능을 제공합니다.
비용 효율성과 다재다능성을 위해 설계된 CLTE-MW는 현대 고주파 전자제품의 저손실, 얇은 기판 솔루션에 대한 중요한 요구를 해결합니다.그 확산 유리 강화 및 높은 채울 로딩은 신호 왜곡을 줄일뿐만 아니라 기계적 안정성 향상, 군사 및 항공 우주 응용 프로그램과 같은 까다로운 환경에 이상적입니다.
CLTE-MW PCB의 주요 특징
우리의 CLTE-MW 2층 PCB는 5G, 밀리미터 파동 및 두께 제한 애플리케이션을 위해 구별하는 업계의 선도적인 기능을 제공합니다.
저손실 타겐트: 10GHz에서 0.0015 ◎ 프리미엄 PTFE 재료와 동등한 높은 주파수 및 밀리미터 파동 성능을 보장하기 위해 신호 손실을 줄입니다.
낮은 Z축 CTE: 30ppm/°C ◎ 온도 변동에 걸쳐 탁월한 장장 구멍 (PTH) 신뢰성과 차원 안정성을 보장합니다.
열전도: 0.42 W/ ((mK) 要求的 설계에서 열 분비를 향상시키고, 높은 전력 응용 프로그램에서 과열을 방지합니다
연화성 등급: UL94 V-0 ✓ 상업, 군사 및 항공 우주 응용 분야에서 사용되는 전자 장치에 대한 엄격한 안전 표준을 충족합니다.
CLTE-MW PCB를 선택하는 장점
우리의 PCB는 고주파, 두께 제한 프로젝트에서 일하는 엔지니어, 제조업체 및 조달 팀에게 실질적인 이점을 제공합니다.
저손실 디자인을 가능하게 합니다. 신호 왜곡을 줄여 5G 및 밀리미터 파드 애플리케이션에서 신뢰할 수 있는 성능을 보장합니다.
탁월한 뚫린 구멍 (PTH) 신뢰성 연결 고장의 위험을 줄여 군사 및 항공우주와 같은 높은 신뢰성 애플리케이션에 중요합니다.
좋은 열 분산 ∙ 효율적으로 열을 분산하여 전자 부품의 사용 수명을 연장함으로써 까다로운 설계를 지원합니다
상업용 애플리케이션과 호환성 상업용 통신 및 항공 전자 장치의 성능을 손상시키지 않고 비용 효율적인 솔루션을 제공합니다.
신뢰성 있는 기계적 성능 ∼ 열에 도전하는 환경에서도 안정성을 유지하여 가혹한 운영 조건에 이상적입니다
신청서
우리의 CLTE-MW 2층 PCB는 특히 높은 주파수, 높은 신뢰성 및 두께 제한 애플리케이션을 위해 설계되었습니다.
|
|
