| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

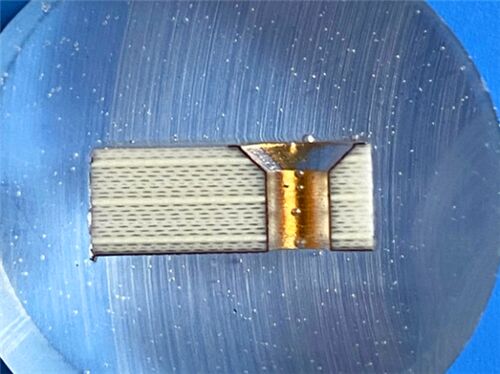

이 10층 PCB는 RO3003 코어 보드의 5 조각을 FR28 PP 판으로 laminate하여 제조되며, Immersion Gold (ENIG) 표면 마감이 특징입니다.레이어 당 1 온스 완공 구리 및 1의 압축 두께와 구성.66mm, 용접 마스크 또는 실크 스크린이없는 양면 디자인을 채택합니다. 이 PCB는 단위 (1 PCS) 당 75mm × 63mm 크기를 가지고 있으며 맹인 비아 (L7-L10, L9-L10) 를 포함합니다.고주파 애플리케이션의 요구 사항을 충족하기 위해, RO3003 세라믹으로 채워진 PTFE 복합재와 FR28 fastRise prepreg가고주파 자동차 레이더 및 RF 시스템의 성능 요구 사항을 만족시키는.
PCB 사양
| 건설 매개 변수 | 사양 |
| 기본 재료 | RO3003 코어 보드 (5개) + FR28 fastRise PP 판 |
| 레이어 구성 | 10층 RF/마이크로파 PCB, 1온스 구리 |
| 보드 크기 | 단위 75mm × 63mm, 1PCS |
| 압축 두께 | 1.66mm (정밀 제어) |
| 구리 무게 | 1온스 완성 된 구리 한 층 (모든 층) |
| 사양을 통해 | 실명선: L7-L10, L9-L10 |
| 표면 마감 | 잠수 금 (ENIG) |
| 솔더 마스크 & 실크 스크린 | 용접 마스크도 실크 스크린도 |
RO3003 자료 소개
RO3010 재료는 상업용 마이크로 웨브 및 RF 애플리케이션을 위해 설계된 세라믹으로 채워진 PTFE 복합재로 경쟁력 있는 비용으로 예외적인 전기 기계적 안정성을 제공합니다.주요 특징은:
- 우수한 차원 안정성: X/Y 축 CTE 17 ppm/°C, 구리와 완벽하게 일치, 최소 에치 수축 (0.0 미만) 을 보장5 밀리 / 인치 에 에치 및 구운 후) 및 우수한 구조 일관성.
- 신뢰성 있는 열 성능: Z축 CTE 24ppm/°C, 극심한 열 환경에서도 뛰어난 장장 된 구멍 신뢰성을 제공합니다. 고온 운영 시나리오에 적합합니다.
- 안정적인 다이 일렉트릭 특성: 다이 일렉트릭 상수 (Dk) 는 온도 변동에도 높은 안정성을 유지하고 고주파 대역에서 일관된 신호 전송을 지원합니다.
-유연한 가공 가능성: 표준 PTFE PCB 가공 기술 (작은 수정) 을 사용하여 제조다양한 Dk 재료를 사용하는 다층 설계와 호환되며, 변형 또는 신뢰성 위험이 없습니다..
FR28 fastRise 프리프레그
FR28 fastRiseTM는 고주파 회로에서 저손실 간층 결합을 위해 설계된 고성능 열 고정 프리프레그로 77 GHz 자동차 레이더 응용 프로그램을 가능하게합니다. 주요 장점은 다음과 같습니다.
극저하 손실: 고속 디지털 / RF 회로에서 신호 저하를 최소화하여 열 고정 프리프레그 중 가장 낮은 손실을 나타냅니다.
- 강화되지 않은 설계: 고주파 시스템에서 높은 신뢰성 전송을 보장하여 기울기 및 신호 변동을 제거합니다.
- 광범위한 호환성: PTFE, 에포시, 저 흐름 에포시, LCP, 폴리아미드 및 탄화수소 물질과 원활하게 결합하여 RO3003 코어 보드와 통합 할 수 있습니다.
- 낮은 온도 lamination: 215 ° C (420 ° F) 에서 고화, FEP / PFA 보다 낮은 온도에서 5 + 순차 laminations를 가능하게,공정으로 인한 변동을 줄이고 저항성 필름 응용을 지원합니다..
- 프로세스 다재다능성: 레이저 절제, 엽지 lamination 및 전도성 페이스트 浸透을 위해 prepreg 단계에 유연하며, 쌓인 / 단계화된 마이크로 비아 설계 및 하위 집합 상호 연결을 촉진합니다..
높은 신뢰성: 안정적인 변압 물질과 결합하면 엄격한 신뢰성 테스트 (IST, HATS, CAF) 를 통과하여 가혹한 환경에서 장기적인 성능을 보장합니다.
품질 및 적용 범위
이 10층 PCB는 엄격한 RF/마이크로 웨브 제조 표준을 준수하며, Immersion Gold 마감은 우수한 전도성, 용접성 및 부식 저항성을 보장합니다.
대표적인 응용 분야는 77 GHz 자동차 레이더 시스템, 고주파 통신 장치, RF 송신기 및 정밀 마이크로 웨브 모듈입니다. 또한 항공 전자, 항공 우주,안정적인 전기 성능을 필요로 하는 상업용 RF 장비이 PCB는 전 세계적으로 사용할 수 있으며, 글로벌 고주파 전자 프로젝트 요구를 지원하고 신속한 배송을 보장합니다.
|
|
