| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

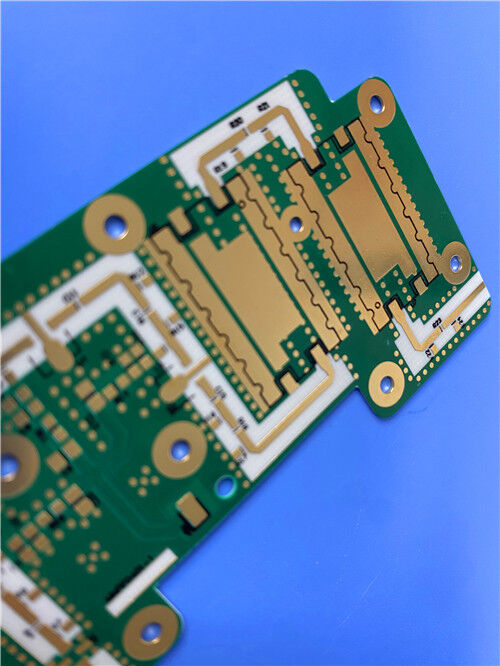

이 PCB는 로저스 CLTE-AT를 기본 소재로 사용하고, 몰입 금 표면 완공을 갖추고, IPC-Class-2 품질 표준을 엄격히 준수합니다.RF의 고성능 요구 사항을 충족하도록 설계되었습니다., 마이크로파, 및 단계 민감한 전자 시스템. Immersion Gold 마감은 예외적인 부식 저항성, 용접성, 그리고 장기 신뢰성을 제공합니다.정밀 조립 과정에 잘 적합하도록 만드는.
PCB 제작 세부 사항
| 건설 매개 변수 | 사양 |
| 기본 재료 | 로저스 CLTE-AT (질질된 유리섬유로 강화된 미세 분산 세라믹 PTFE 복합재) |
| 계층 수 | 이중면 (2층 단단한 구조) |
| 보드 크기 | 단위당 56mm × 99mm, 차원 허용값 ±0.15mm |
| 최소 추적/공간 | 4 밀리 (조각) 및 6 밀리 (공간), 최소 |
| 최소 구멍 크기 | 00.3mm |
| 맹인 경로 | 사용되지 않습니다 |
| 완성된 보드 두께 | 00.2mm |
| 완성 된 구리 무게 | 양쪽 외부 층에 1 온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm, 신뢰성 높은 간층 전도성을 보장합니다. |
| 표면 마감 | 잠수 금 |
| 실크 스크린 | 검은색 실크 스크린 상층에 적용; 하층에는 실크 스크린이 없습니다. |
| 용접 마스크 | 상층에 녹색 용접 마스크; 하층에 용접 마스크가 없습니다. |
| 품질 관리 | 100% 전기 테스트는 잠재적 결함을 제거하기 위해 운송 전에 수행됩니다. |
스택-위 설정
| 레이어 | 사양 | 기능 |
| 구리층 1 | 35μm (1oz) 두께 | 검은색 실크 스크린과 녹색 용접 마스크가 통합된 상단 신호 계층 |
| CLTE-AT 기판 | 0.13mm (5mil) 두께 | 저손실 다이렉트릭 코어 레이어, 특이한 차원 안정성 |
| 구리층 2 | 35μm (1oz) 두께 | 실크스크린이나 용접 마스크가 없는 하층 신호층 |
로저스 CLTE-AT 자료 소개
로저스 CLTE-AT 라미네이트는 CLTETM 제품 라인업의 상업적 수준의 솔루션으로 CLTE-XTTM 라미네이트의 핵심 기술을 비용 최적화 수정으로 채택합니다.이것은 3의 변수를 나타냅니다..00 및 CLTE-XT 변종에 비해 독특한 두께 프로파일. 마이크로 분산 세라믹 PTFE 복합재로,CLTE-AT 라미네이트는 복잡한 조립에 중요한 특성인 탁월한 차원 안정성을 달성하기 위해 섬유 유리 강화조직을 통합합니다특히 얇은 기판 (0.005 ̊와 0.010 ̊) 에서 사용된다.
CLTE-AT 라미네이트는 CLTE-XT에 이어 상업 시장에서 가장 뛰어난 삽입 손실 (S21) 과 낮은 손실 접착 (0,0013) 을 제공합니다.그들은 손실에 의존하지 않고 우수한 껍질 강도를 달성또한 CLTE-AT는 XYZ 축에 걸쳐 낮은 CTE와 극히 낮은 TCEr를 갖추고 있으며, 전기 단계 안정성, Dk 안정성,-55°C~150°C의 작동 온도 범위에서 기계적 안정성CLTE 라미네이트의 경쟁적 장점을 유지합니다. 최소한의 수분 및 프로세스 화학 물질 흡수, 가공 용이성,그리고 더 나은 열 전달과 전력 처리 기능을 위해 향상 된 열 전도성.
CLTE-AT 재료 특성
| 분류 | 특징 | 사양 |
| 신호 무결성 | 재료 구성 | 세라믹/PTFE 마이크로웨이브 복합재 |
| 기계적 성능 | 직물 유리섬유 강화 | |
| 삽입 손실 | 최고급 (S21) | |
| 열 및 전기 안정성 | 손실 타전트 | 0.0013 |
| 다이 일렉트릭 상수 (Dk) | 30.00 ± 0.04 | |
| 열전도성 | 0.64 W/mK | |
| CTE (XYZ 축) | 8/8/20 ppm/°C | |
| 물리적 특성 | 불화성 등급 | UL 94-V0 |
| 수분 흡수 | 00.03% | |
| 방출물질 | TML 0.04%, CVCM 0, WVR 0 |
CLTE-AT 물질적 혜택
-특별한 기계적 안정성: CLTE-AT는 뛰어난 기계적 특성을 가지고 있으며, 추운 흐름에 저항하여 혹독한 운영 환경에서도 장기적인 차원 안정성을 유지합니다.
- 프로세스 화학 저항성: 재료는 프로세스 화학 물질에 대한 높은 저항성을 나타내며, 에치, 플래팅 및 기타 PCB 제조 절차에서 손상을 효과적으로 최소화합니다.
- 최적화된 구리 접착력: 손실과 거친 구리 표면에 의존하지 않고 우수한 껍질 강도를 달성하며 신뢰할 수있는 구리 결합을 보장하면서 신호 무결성을 유지합니다.
- 간편한 가공성: 표준 PCB 제조 공정과 호환되며 전문 기술의 필요성을 제거하고 생산 복잡성을 줄입니다.
전형적 사용법
- 자동차 레이더 및 적응 속도 제어 응용 프로그램
- 마이크로 웨이브 / RF 응용 프로그램
- 단계/온도 민감성 안테나
-단계 민감한 전자 응용 프로그램
- RF 및 마이크로 웨브 필터
품질 및 가용성
이 PCB는 IPC-클래스-2 품질 표준을 준수하여 상업 및 산업용 전자 장치에 대한 신뢰할 수있는 성능을 보장합니다.글로벌 프로젝트를 지원하고 적시에 국제적으로 제공.
|
|
