| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

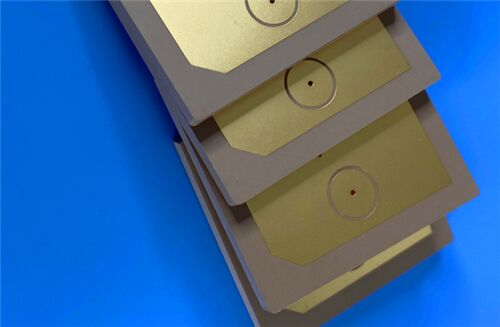

이 PCB는 로저스 TMM6를 기본 재료로 사용하며 IPC-Class-2 품질 표준을 엄격히 준수합니다.RF의 높은 신뢰성 요구 사항을 충족하도록 설계되었습니다., 마이크로파, 그리고 정밀 전자 응용 프로그램.
PCB 사양
| 건설 매개 변수 | 사양 |
| 기본 재료 | 로저스 TMM6 (세라믹 열성 폴리머 복합물) |
| 계층 수 | 2층 단단한 구조 |
| 보드 크기 | 조각당 60mm x 96mm, 허용값 ±0.15mm |
| 최소 추적/공간 | 5 밀리 (조각) / 7 밀리 (공간) |
| 최소 구멍 크기 | 00.4mm |
| 맹인 경로 | 법인화되지 않은 |
| 완성된 보드 두께 | 0.5mm |
| 완성 된 구리 무게 | 양쪽 외부 층에 1 온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 전기 없는 니켈 전기 없는 팔라디움 몰입 금 (ENEPIG) |
| 실크 스크린 | 위층과 하층에 실크 스크린이 없습니다. |
| 용접 마스크 | 상단 및 하단 층에 용접 마스크가 없습니다. |
| 품질 관리 | 100% 전기 테스트 |
스택-위 설정
| 레이어 | 사양 | 기능 |
| 구리층 1 | 35μm (1oz) 두께 | 상단 신호 계층 |
| 로저스 TMM6 코어 | 0.381mm (15mil) 두께 | 저손실 다이렉트릭 베이스 |
| 구리층 2 | 35μm (1oz) 두께 | 하층 신호층 |
로저스 TMM6 자료 소개
로저스 TMM6는 고성능의 열성 마이크로파 재료입니다.스테립라인 및 마이크로스트립 회로에서 높은 접착 뚫림 신뢰성을 필요로 하는 애플리케이션에 특별히 맞춤화된 세라믹 열성 폴리머 복합재로 구성된. This material combines the key advantages of ceramic and traditional PTFE microwave laminates—including excellent dielectric stability and mechanical strength—without the need for specialized production techniques typically required for those materials특히, TMM6는 로저스 제품군의 다른 재료에 비해 독특한 변전력을 제공하며, 정밀 마이크로 웨브 디자인에서 응용 가능성을 확장합니다.
TMM6 재료 특성
| 부동산 유형 | 재산 | 사양 | 성능 영향 |
| 전기적 특성 | 다이 일렉트릭 상수 (Dk) | 610GHz에서 0.0 ± 0.08 | 정확한 임피던스 제어 및 일관성 신호 전파를 보장합니다. |
| 분산 요인 | 010GHz에서 0.0023 | 신호 약화 및 에너지 손실을 최소화합니다. | |
| 열 계수 Dk | -11ppm/°K | 온도 변동에도 불구하고 다이 일렉트릭 성능을 안정화합니다. | |
| 열 및 물리적 특성 | 분해 온도 (Td) | 425°C (TGA 분석) | 높은 온도 조건에서 안정적인 작동을 가능하게 합니다. |
| 열전도성 | 0.72 W/mK | 열 분산 효율을 향상시킵니다. | |
| 열 확장 계수 (CTE) | X/Y/Z: 18/18/26 ppm/K | 구리 에 맞추어 열 스트레스 를 줄이고, 델라미네이션 위험 을 줄이 | |
| 두께 범위 | 00.0015-0.500 인치, 허용 ± 0.0015 인치 | 다양한 설계 요구 사항에 대한 유연성을 제공합니다. |
TMM6 물질적 이점
- 우수한 기계적 안정성: TMM6는 뛰어난 기계적 특성을 가지고 있으며, 스리프 및 냉동 흐름에 저항하며, 혹독한 운영 환경에서도 장기적인 차원 안정성을 보장합니다.
- 프로세스 화학 저항성: 재료는 프로세스 화학 물질에 매우 내성이 있으며, 발열, 접착 및 기타 PCB 제조 절차에서 손상을 효과적으로 최소화합니다.
- 신뢰성 있는 와이어 결합 능력: 열성 樹脂 기반 물질로서, TMM6는 높은 주파수 및 정밀 전자 집합에 대한 중요한 요구 사항인 신뢰성 있는 와이어 결합을 가능하게 합니다.
- 광범위한 제조 호환성: TMM6는 모든 일반적인 PCB 제조 프로세스와 호환되며 전문 장비의 필요성을 제거하고 전체 생산 비용을 줄입니다.
전형적 사용법
이 PCB는 우수한 변압성 성능, 열 안정성, 제조 호환성을 활용하여그리고 정밀 전자 응용 프로그램주요 응용 분야는 다음과 같습니다:
- RF 및 마이크로파 회로
- 전력 증폭기 및 조합기
- 필터와 결합기
- 위성 통신 시스템
- GPS 안테나
- 안테나 랩
- 다이렉트릭 폴라라이저 및 렌즈
- 칩 테스트
품질A비아리브부재
이 PCB는 IPC-Class-2 품질 표준을 엄격히 준수하여 상업 및 산업용 전자 제품에 대한 일관된 성능과 신뢰성을 보장합니다.글로벌 프로젝트 요구사항을 지원하고 국제 고객들에게 신속한 배송을 촉진합니다..
|
|
