| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

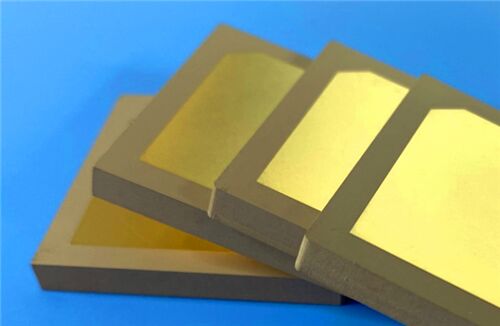

이 PCB는 Rogers TMM10을 기판 재료로 사용하고, 무전해 팔라듐 침지 금(EPIG) 표면 마감을 특징으로 하며, IPC-Class-2 품질 표준을 엄격히 준수합니다. 양면 경성 구조로 설계되어 RF, 마이크로파, 정밀 전자 응용 분야의 높은 신뢰성 요구 사항을 충족하도록 설계되었으며, EPIG 마감은 뛰어난 내식성, 납땜성 및 정밀 조립 공정과의 호환성을 보장합니다.
PCB 사양
| 구조 매개변수 | 사양 |
| 기판 재료 | Rogers TMM10 (열경화성 마이크로파 재료) |
| 레이어 수 | 양면 (2층 경성 구조) |
| 보드 치수 | 단위당 85mm × 120mm, 허용 오차 ±0.15mm |
| 최소 트레이스/간격 | 최소 5mil (트레이스) 및 7mil (간격) |
| 최소 홀 크기 | 0.4mm |
| 블라인드 비아 | 사용 안 함 |
| 완성 보드 두께 | 0.5mm |
| 완성 구리 무게 | 양쪽 외부 레이어에 1oz (1.4mil) |
| 비아 도금 두께 | 20 μm, 안정적인 비아 전도성 보장 |
| 표면 마감 | 무전해 팔라듐 침지 금(EPIG, 니켈 프리) |
| 실크스크린 | 상단 레이어에 흰색 실크스크린; 하단 레이어에 실크스크린 없음 |
| 솔더 마스크 | 상단 레이어에 녹색 솔더 마스크; 하단 레이어에 솔더 마스크 없음 |
| 품질 관리 | 출하 전에 100% 전기 테스트 수행 |
스택-업 구성
| 레이어 | 사양 | 기능 |
| 구리 레이어 1 | 35 μm (1oz) 두께 | 상단 신호 레이어, 흰색 실크스크린 및 녹색 솔더 마스크 장착 |
| Rogers TMM10 코어 | 0.381mm (15mil) 두께 | 저손실 유전체 코어 레이어 |
| 구리 레이어 2 | 35 μm (1oz) 두께 | 하단 신호 레이어, 실크스크린 또는 솔더 마스크 없음 |
Rogers TMM10 재료 소개
Rogers TMM10은 PTFE 및 세라믹 기반 기판의 장점을 결합한 고성능 열경화성 마이크로파 재료입니다. 기존 재료와 달리 동일한 기계적 제한 및 생산 공정 제약에 의해 제한되지 않아 다양한 고주파 응용 분야에 매우 다재다능합니다.
TMM10 재료 특징
| 속성 유형 | 속성 | 사양 |
| 전기적 특성 | 유전율(Dk) | 9.20 ± 0.230 |
| 손실 계수 | 10GHz에서 0.0022 | |
| Dk의 열 계수 | -38 ppm/°K | |
| 열 및 물리적 특성 | 분해 온도(Td) | 425°C (TGA 분석) |
| 열 전도율 | 0.76 W/mK | |
| 열팽창 계수(CTE) | X/Y/Z: 21/21/20 ppm/K | |
| 두께 범위 | 0.0015-0.500 인치, 허용 오차 ±0.0015 인치 |
TMM10 재료 장점
-우수한 기계적 안정성: TMM10은 우수한 기계적 특성을 가지고 있어 크리프 및 콜드 플로우에 저항하여 가혹한 작동 환경에서도 장기적인 치수 안정성을 유지합니다.
-공정 화학 물질 저항성: 이 재료는 공정 화학 물질에 대한 높은 저항성을 나타내어 에칭, 도금 및 기타 PCB 제조 공정 중에 손상을 효과적으로 최소화합니다.
-간소화된 도금 공정: 무전해 도금 전에 나프탄산나트륨 처리가 필요하지 않아 제조 워크플로우를 간소화하고 생산 주기를 단축합니다.
-신뢰할 수 있는 와이어 본딩 기능: 열경화성 수지 기반 재료인 TMM10은 신뢰할 수 있는 와이어 본딩을 가능하게 하며, 이는 고주파 및 정밀 전자 어셈블리에 필수적인 요구 사항입니다.
일반적인 응용 분야
-칩 테스터
-유전체 편광기
-위성 통신 시스템
-GPS 안테나
-패치 안테나
품질 및 가용성
이 PCB는 IPC-Class-2 품질 표준을 엄격히 준수하여 일관된 성능을 보장합니다. 전 세계적으로 사용할 수 있으며, 글로벌 프로젝트 요구 사항을 지원하고 국제 고객에게 적시에 배송할 수 있습니다.
|
|
