| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

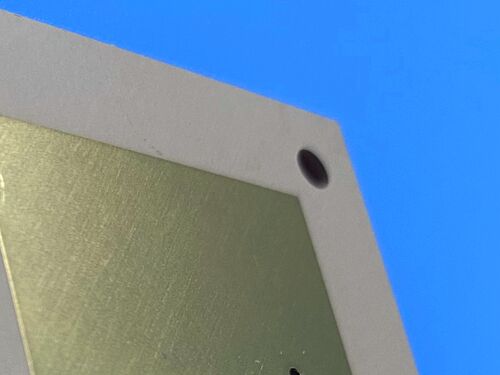

이 PCB는 산업 표준 및 정밀 사양을 엄격하게 준수하여 제작된 고성능 2층 강성 보드로, 신뢰성과 기능을 보장합니다. RF 및 마이크로파 회로, 위성 통신 시스템, GPS 안테나 및 기타 고주파 애플리케이션에 적합한 베이스 재료로 Rogers TMM4 열경화성 마이크로파 재료를 채택했습니다.
PCB 사양
| 항목 | 세부 정보 |
| 베이스 재료 | Rogers TMM4 |
| 층 수 | 2층 (블라인드 비아 없음) |
| 보드 치수 | 개당 102mm x 85mm, 허용 오차 +/- 0.15mm |
| 최소 트레이스/간격 | 5/7 밀 |
| 최소 홀 크기 | 0.4mm |
| 완성 보드 두께 | 0.5mm |
| 완성 구리 무게 | 외부 레이어 1oz (1.4 밀) |
| 비아 도금 두께 | 20 μm |
| 표면 처리 | 침지 금 |
| 실크스크린 | 상하단 레이어 모두 실크스크린 없음 |
| 솔더 마스크 | 상하단 레이어 모두 솔더 마스크 없음 |
| 품질 관리 | 출하 전 100% 전기 테스트 실시 |
PCB 스택-업
| 레이어 | 사양 및 설명 |
| 구리 레이어 1 | 35 μm (1oz 완성 구리) |
| Rogers TMM4 코어 | 0.381 mm (15 밀) 코어 기판 |
| 구리 레이어 2 | 35 μm (1oz 완성 구리) |
아트워크 및 표준
공급되는 아트워크 유형: Gerber RS-274-X, PCB 제조를 위한 글로벌 산업 표준으로, 주류 제조 장비 및 소프트웨어와 호환되어 정확한 설계 데이터 전송을 보장하고 제조 오류를 줄입니다.
허용 표준: IPC-Class-2 (IPC에서 제정), 적당한 신뢰성 요구 사항을 가진 일반 전자 애플리케이션에 대한 허용 가능한 성능을 보장하는 널리 사용되는 PCB 품질 표준으로, 품질과 비용 효율성의 균형을 맞춥니다.
가용성
이 PCB는 전 세계 수요를 충족하기 위해 전 세계 배송이 가능합니다.
Rogers TMM4 베이스 재료 소개
Rogers TMM4은 세라믹, 탄화수소 및 열경화성 폴리머 복합 재료로 구성된 열경화성 마이크로파 재료입니다. 스트립라인 및 마이크로스트립 애플리케이션에서 높은 도금 스루홀 신뢰성을 위해 특별히 설계되었으며, 특수 생산 기술 없이도 세라믹과 기존 PTFE 라미네이트의 장점을 통합합니다. 열경화성 수지 기반 라미네이트로서 TMM4는 패드 리프팅이나 기판 변형 없이 안정적인 와이어 본딩 성능을 보장하여 고주파 및 고신뢰성 애플리케이션에 이상적입니다.
Rogers TMM4 재료의 주요 특징
| Rogers TMM4 재료의 주요 특징 | 사양 및 설명 |
| 유전 상수 (Dk) | 4.50 +/- 0.045 (신호 전송에 안정적이고 정확함) |
| 손실 계수 | 10GHz에서 0.0020 (낮은 손실, 고주파 애플리케이션에 적합) |
| Dk의 열 계수 | 15 ppm/°K (온도 변화에 따른 안정적인 유전 성능) |
| 열팽창 계수 (CTE) | 구리에 맞춰짐; x=16 ppm/°K, y=16 ppm/°K, z=21 ppm/°K (열 응력을 줄이고 신뢰성을 향상시킴) |
| 분해 온도 (Td) | 425 °C (TGA) (높은 열 안정성) |
| 열 전도율 | 0.7 W/mk (효과적인 열 방출) |
| 수분 흡수율 | 0.07% - 0.18% (낮은 수분 흡수율, 습한 환경에서의 성능 보장) |
| 사용 가능한 두께 범위 | 0.0015 ~ 0.500 인치 (+/- 0.0015”) (다양한 설계 요구 사항에 유연하게 적용 가능) |
Rogers TMM4 재료 사용의 이점
-기계적 특성: 크리프 및 콜드 플로우에 저항하여 시간이 지나도 구조적 무결성을 유지합니다.
-내화학성: 공정 화학 물질에 대한 내성이 있어 PCB 제조 중 손상을 줄입니다.
-와이어 본딩 신뢰성: 열경화성 수지 베이스는 패드 리프팅이나 기판 변형 없이 안정적인 와이어 본딩을 가능하게 합니다.
-높은 도금 스루홀 신뢰성: 안정적인 전기 연결과 긴 서비스 수명을 보장합니다.
-공정 호환성: 모든 일반적인 인쇄 배선 보드 (PWB) 공정과 호환되어 제조를 단순화하고 생산 비용을 절감합니다.
일반적인 응용 분야
-RF 및 마이크로파 회로
-파워 앰프 및 컴바이너
-필터 및 커플러
-위성 통신 시스템
-글로벌 포지셔닝 시스템 (GPS) 안테나
-패치 안테나
-유전 분극기 및 렌즈
-칩 테스터
|
|
