| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |
이 PCB는 관련 사양에 따라 엄격하게 제작된 고성능 양면(2층) 경질 보드로, 안정적인 기능과 성능을 보장합니다. 우수한 유전 특성과 신뢰성이 요구되는 다양한 고주파 애플리케이션에 적합한 베이스 재질로 "Rogers TMM10i" 등방성 열경화성 마이크로파 재질을 채택했습니다.양면 (2층, 블라인드 비아 없음)항목
세부 정보
| 베이스 재질 | Rogers TMM10i |
| 층 수 | 양면 (2층, 블라인드 비아 없음) |
| 보드 치수 | 개당 102.8mm x 59mm, 허용 오차 +/- 0.15mm |
| 최소 트레이스/간격 | 5/6 mils |
| 최소 홀 크기 | 0.25mm |
| 완성 보드 두께 | 0.5mm |
| 완성 구리 무게 | 외부 레이어 1oz (1.4 mils) |
| 비아 도금 두께 | 20 μm |
| 표면 처리 | 순수 금 도금 (니켈 없음) |
| 실크스크린 | 상하단 레이어 모두 실크스크린 없음 |
| 솔더 마스크 | 상하단 레이어 모두 솔더 마스크 없음 |
| 품질 관리 | 출하 전 100% 전기 테스트 실시 |
| PCB 스택 | - |
위로레이어사양
| 구리 레이어 1 | 35 μm |
| Rogers TMM10i 코어 | 제공되는 아트워크 유형: Gerber RS-274-X, PCB 제조를 위한 글로벌 산업 표준으로 인정받고 있습니다. |
| 구리 레이어 2 | 35 μm |
| 아트워크 및 품질 표준 | 제공되는 아트워크 유형: Gerber RS-274-X, PCB 제조를 위한 글로벌 산업 표준으로 인정받고 있습니다. |
품질 표준: IPC-Class-2, 인쇄 회로 기판을 위한 전자 산업 협회(IPC)에서 제정한 널리 채택된 품질 벤치마크입니다.
가용성
이 PCB는 전 세계 프로젝트의 다양한 요구를 충족하기 위해 전 세계 배송이 가능합니다.

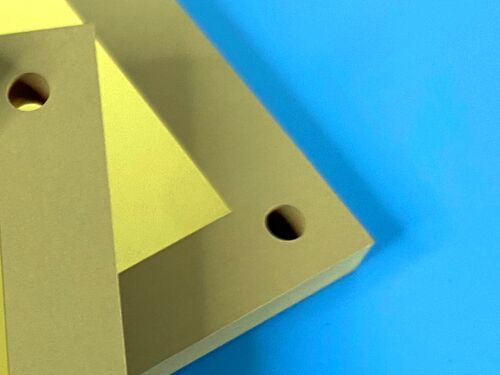

Rogers TMM10i 베이스 재질 소개
Rogers TMM10i 등방성 열경화성 마이크로파 재질은 스트립 라인 및 마이크로 스트립 애플리케이션에서 높은 도금 관통 홀 신뢰성을 위해 설계된 세라믹 열경화성 폴리머 복합 재료입니다. TMM10i 마이크로파 재질은 등방성 유전 상수(Dk)를 가집니다. 다른 TMM 시리즈 재질과 마찬가지로 TMM10i는 세라믹 및 PTFE 기판의 많은 바람직한 특징과 부드러운 기판 처리 기술의 용이성을 결합합니다.
Rogers TMM10i 재질의 주요 특징
주요 특징
사양 및 설명
| 유전 상수 (Dk) | 9.80 +/- 0.245 |
| 손실 계수 | 10GHz에서 0.0020 |
| Dk의 열 계수 | -43 ppm/°K |
| 열팽창 계수 (CTE) | 구리에 맞춰짐; x=19 ppm/K, y=19 ppm/K, z=20 ppm/K |
| 분해 온도 (Td) | 425 °C (TGA) |
| 열 전도율 | 0.76 W/mk |
| 사용 가능한 두께 범위 | 0.0015 ~ 0.500 인치 +/- 0.0015” |
| Rogers TMM10i 재질 사용의 이점 | -기계적 특성이 크리프 및 콜드 플로우에 저항하여 시간이 지나도 구조적 무결성을 유지합니다. |
-PCB 제조 중 손상을 줄이는 공정 화학 물질에 대한 내성.
-무전해 도금 전에 나프탄산 나트륨 처리가 필요하지 않습니다.
-열경화성 수지를 기반으로 하여 신뢰할 수 있는 와이어 본딩이 가능합니다.
-신뢰할 수 있는 와이어 본딩 성능을 보장합니다.
일반적인 응용 분야
-RF 및 마이크로파 회로
-전력 증폭기 및 결합기
-필터 및 커플러
-위성 통신 시스템
-글로벌 포지셔닝 시스템(GPS) 안테나
-패치 안테나
-유전 분극기 및 렌즈
-칩 테스터
결론
이 PCB는 Rogers TMM10i 재질의 뛰어난 특성과 엄격한 품질 관리 절차 덕분에 우수한 고주파 성능, 안정적인 구조적 안정성 및 뛰어난 제조 용이성을 보여줍니다.
이러한 특성은 고주파 및 정밀 전자 프로젝트, 특히 일관된 성능, 광범위한 접근성 및 표준 생산 워크플로우와의 호환성이 요구되는 RF 및 마이크로파 장치를 포함하는 프로젝트에 대해 비용 효율적이고 안정적인 솔루션을 찾는 글로벌 제조업체에게 이상적인 선택입니다.
|
|
