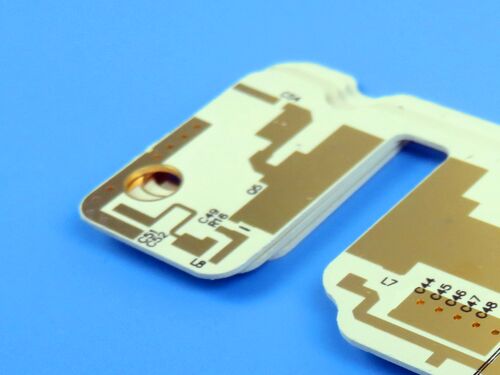

이 양면 PCB는 고주파 마이크로파 및 RF 애플리케이션에 특화되어 있으며, RO3010을 핵심 기판 재료로 사용합니다. 세라믹 충진 PTFE 복합재인 RO3010은 본질적으로 우수한 전기적 안정성, 낮은 신호 손실 및 신뢰할 수 있는 작동 성능을 보장하며, 이는 관련 전자 시스템에서 고주파 신호 전송 및 처리에 대한 엄격한 요구 사항을 충족하는 데 중요합니다.
PCB 세부 정보
| 사양 항목 | 세부 정보 |
| 보드 유형 | 양면 PCB |
| 기판 재료 | RO3010, 0.254mm 두께 |
| 구리 두께 | 1oz 완성 구리 |
| 표면 처리 | 솔더 마스크 없음, 검은색 실크스크린; 침지 금 마감 |
| 치수 | 65mm × 57mm (1PCS) |
RO3010 소개
RO3010은 상업용 마이크로파 및 RF(무선 주파수) 애플리케이션을 위해 특별히 개발된 세라믹 충진 PTFE(폴리테트라플루오로에틸렌) 복합재인 RO3000® 시리즈 고주파 회로 재료의 한 종류입니다. RO3000 시리즈는 경쟁력 있는 가격으로 뛰어난 전기적 및 기계적 안정성을 제공하도록 설계되어 고주파 회로 설계에 비용 효율적인 선택이 됩니다.
세라믹 충진 PTFE 기반 회로 재료인 RO3010은 선택된 유전 상수와 관계없이 일관된 기계적 특성을 갖습니다. 이 독특한 특성은 설계자가 개별 레이어에 다른 유전 상수 재료를 사용하는 다층 보드 설계를 개발할 수 있도록 하며, 처리 및 적용 중에 뒤틀림이나 신뢰성 문제를 겪지 않도록 합니다.
RO3010은 우수한 치수 안정성을 나타내며, X 및 Y 축의 열팽창 계수(CTE)가 구리의 CTE와 일치하여 온도 변동 하에서도 치수 변화가 최소화됩니다. 또한, 안정적인 Z축 CTE 덕분에 심각한 열 환경에서도 뛰어난 도금 관통 구멍 신뢰성을 제공합니다. 이 재료는 표준 PTFE 회로 보드 처리 기술을 사용하여 인쇄 회로 기판으로 제작될 수 있으며, 애플리케이션 노트 “RO3000 시리즈 고주파 회로 재료의 제조 지침.”에 설명된 대로 약간의 수정만 필요합니다.
RO3010 일반 값
| 속성 | RO3010 일반 값 | 방향 | 단위 | 조건 | 테스트 방법 |
| 유전 상수, ε공정 | 10.2±0.05 | Z | - | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 클램프 스트립라인 |
| 유전 상수, ε설계 | 11.2 | Z | - | 8GHz ~ 40 GHz | 차동 위상 길이 방법 |
| 손실 계수, tanδ | 0.0022 | Z | - | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 |
| ε의 열 계수 | -395 | Z | ppm/℃ | 10 GHz -50℃~ 150℃ | IPC-TM-650 2.5.5.5 |
| 치수 안정성 | 0.35; 0.31 | X; Y | mm/m | 조건 A | IPC-TM-650 2.2.4 |
| 체적 저항률 | 10⁵ | - | MΩ.cm | 조건 A | IPC 2.5.17.1 |
| 표면 저항률 | 10⁵ | - | MΩ | 조건 A | IPC 2.5.17.1 |
| 인장 계수 | 1902; 1934 | X; Y | MPa | 23℃ | ASTM D 638 |
| 수분 흡수율 | 0.05 | - | % | D48/50 | IPC-TM-650 2.6.2.1 |
| 비열 | 0.8 | - | j/g/k | - | 계산됨 |
| 열 전도율 | 0.95 | - | W/M/K | 50℃ | ASTM D 5470 |
| 열팽창 계수 (-55 ~ 288℃) | 13; 11; 16 | X; Y; Z | ppm/℃ | 23℃/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | - | ℃ TGA | - | ASTM D 3850 |
| 밀도 | 2.8 | - | gm/cm³ | 23℃ | ASTM D 792 |
| 구리 박리 강도 | 9.4 | - | Ib/in. | 1oz, 솔더 플로트 후 EDC | IPC-TM 2.4.8 |
| 가연성 | V-0 | - | - | - | UL 94 |
| 무연 공정 호환 | 예 | - | - | - | - |
RO3010 적용 분야
우수한 전기적 성능, 기계적 안정성 및 비용 효율성을 바탕으로 RO3010은 높은 신호 무결성과 치수 안정성이 중요한 상업용 마이크로파 및 RF 애플리케이션에 널리 사용됩니다. 주요 적용 분야는 다음과 같습니다:
-마이크로파 통신 장비: 마이크로파 송수신기, 전력 증폭기 및 마이크로파 필터에 사용되며, 낮은 손실 계수와 안정적인 유전 상수로 최소한의 신호 손실과 신뢰할 수 있는 성능을 보장합니다.
-RF 통신 시스템: RF 안테나, 레이더 시스템 및 위성 통신 장비에 적용되어 뛰어난 치수 안정성과 열 성능을 활용하여 복잡한 환경 조건에 적응합니다.
-고주파 테스트 장비: 테스트 프로브, 신호 발생기 및 스펙트럼 분석기에 사용되며, 정확한 테스트 결과를 보장하기 위해 정밀한 전기적 매개변수가 필요합니다.
-소비자 전자 제품: 5G 통신 장치와 같은 고급 소비자 전자 제품의 고주파 모듈에 통합되어 고속 신호 전송을 지원합니다.
-산업 및 의료 전자 제품: 신뢰할 수 있는 성능과 무연 호환성 덕분에 고주파 신호 처리가 필요한 산업 제어 시스템 및 의료 진단 장비에 사용됩니다.
요약하자면, RO3010은 다양한 상업용 마이크로파 및 RF 애플리케이션의 요구 사항을 충족하는 고성능, 비용 효율적인 고주파 회로 재료로, 설계자에게 유연하고 신뢰할 수 있는 회로 설계 솔루션을 제공합니다.
|
|
