|
| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

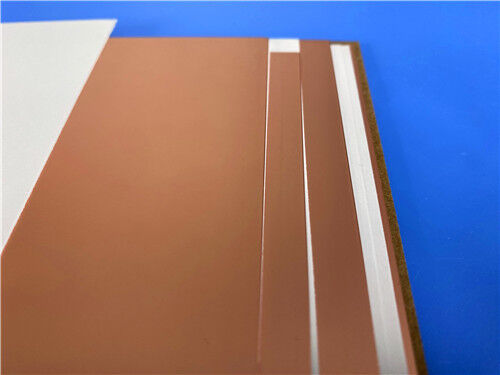

F4BM255는 과학적으로 수립된 공정과 엄격한 압축 기술을 통해 유리섬유 천, 폴리테트라플루로 에틸렌 (PTFE) 樹脂 및 PTFE 필름을 사용하여 제조됩니다.전기 성능은 F4B보다 향상되었습니다., 주로 더 넓은 다이 일렉트릭 상수 범위, 더 낮은 다이 일렉트릭 손실, 더 높은 단열 저항 및 향상된 안정성,비슷한 국제 제품들에 대한 유력한 대안으로.
F4BM과 F4BME는 동일한 변압층을 공유하지만 사용되는 구리 포일로 다릅니다. F4BM은 ED 구리 포일과 결합되어 PIM 요구 사항이없는 응용 프로그램에 적합합니다.
F4BM 및 F4BME는 PTFE와 유리섬유 천 사이의 비율을 조정하여 정확한 변압성 상수 조절을 달성하여 소 손실을 보장하며 재료의 차원 안정성을 향상시킵니다.더 높은 다이 일렉트릭 상수는 더 높은 유리 섬유 비율에 해당합니다., 더 나은 차원 안정성, 더 낮은 열 팽창 계수 (CTE), 더 나은 열 유동 성능 및 상대적으로 증가 된 변압 손실을 초래합니다.
제품 특성
전형적 사용법
| 제품 기술 매개 변수 | 제품 모델 및 데이터 시트 | |||
| 제품 특성 | 시험 조건 | 단위 | F4BM255 | |
| 다이 일렉트릭 상수 (기반) | 10GHz | / | 2.55 | |
| 다이렉트릭 일정한 허용량 | / | / | ±0.05 | |
| 손실 타전트 (유례적) | 10GHz | / | 0.0013 | |
| 20GHz | / | 0.0018 | ||
| 다이렉트릭 일정한 온도 계수 | -55°C~150°C | PPM/°C | -110 | |
| 껍질 강도 | 1 OZ F4BM | N/mm | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | ||
| 부피 저항성 | 표준 상태 | MΩ.cm | ≥6×10^6 | |
| 표면 저항성 | 표준 상태 | MΩ | ≥1×10^6 | |
| 전기 강도 (Z 방향) | 5KW,500V/s | KV/mm | >25 | |
| 정전 전압 (XY 방향) | 5KW,500V/s | KV | >34 | |
| 열 확장 계수 | XY 방향 | -55o~288oC | ppm/oC | 16, 21 |
| Z 방향 | -55o~288oC | ppm/oC | 173 | |
| 열 스트레스 | 260°C, 10초, 3번 | 부피가 없거나 | ||
| 물 흡수 | 20±2°C, 24시간 | % | ≤0.08 | |
| 밀도 | 방 온도 | g/cm3 | 2.25 | |
| 장기 작동 온도 | 고저온화실 | °C | -55+260 | |
| 열전도성 | Z 방향 | W/(M.K) | 0.33 | |
| PIM | F4BME에만 적용됩니다. | dBc | ≤-159 | |
| 발화성 | / | UL-94 | V-0 | |
| 재료 구성 | / | / |
PTFE, 유리섬유 천 F4BM는 ED 구리 포일과 결합, F4BME는 역처리 (RTF) 구리 포일과 결합. |
|
|
|
| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |
F4BM255는 과학적으로 수립된 공정과 엄격한 압축 기술을 통해 유리섬유 천, 폴리테트라플루로 에틸렌 (PTFE) 樹脂 및 PTFE 필름을 사용하여 제조됩니다.전기 성능은 F4B보다 향상되었습니다., 주로 더 넓은 다이 일렉트릭 상수 범위, 더 낮은 다이 일렉트릭 손실, 더 높은 단열 저항 및 향상된 안정성,비슷한 국제 제품들에 대한 유력한 대안으로.
F4BM과 F4BME는 동일한 변압층을 공유하지만 사용되는 구리 포일로 다릅니다. F4BM은 ED 구리 포일과 결합되어 PIM 요구 사항이없는 응용 프로그램에 적합합니다.
F4BM 및 F4BME는 PTFE와 유리섬유 천 사이의 비율을 조정하여 정확한 변압성 상수 조절을 달성하여 소 손실을 보장하며 재료의 차원 안정성을 향상시킵니다.더 높은 다이 일렉트릭 상수는 더 높은 유리 섬유 비율에 해당합니다., 더 나은 차원 안정성, 더 낮은 열 팽창 계수 (CTE), 더 나은 열 유동 성능 및 상대적으로 증가 된 변압 손실을 초래합니다.
제품 특성
전형적 사용법
| 제품 기술 매개 변수 | 제품 모델 및 데이터 시트 | |||
| 제품 특성 | 시험 조건 | 단위 | F4BM255 | |
| 다이 일렉트릭 상수 (기반) | 10GHz | / | 2.55 | |
| 다이렉트릭 일정한 허용량 | / | / | ±0.05 | |
| 손실 타전트 (유례적) | 10GHz | / | 0.0013 | |
| 20GHz | / | 0.0018 | ||
| 다이렉트릭 일정한 온도 계수 | -55°C~150°C | PPM/°C | -110 | |
| 껍질 강도 | 1 OZ F4BM | N/mm | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | ||
| 부피 저항성 | 표준 상태 | MΩ.cm | ≥6×10^6 | |
| 표면 저항성 | 표준 상태 | MΩ | ≥1×10^6 | |
| 전기 강도 (Z 방향) | 5KW,500V/s | KV/mm | >25 | |
| 정전 전압 (XY 방향) | 5KW,500V/s | KV | >34 | |
| 열 확장 계수 | XY 방향 | -55o~288oC | ppm/oC | 16, 21 |
| Z 방향 | -55o~288oC | ppm/oC | 173 | |
| 열 스트레스 | 260°C, 10초, 3번 | 부피가 없거나 | ||
| 물 흡수 | 20±2°C, 24시간 | % | ≤0.08 | |
| 밀도 | 방 온도 | g/cm3 | 2.25 | |
| 장기 작동 온도 | 고저온화실 | °C | -55+260 | |
| 열전도성 | Z 방향 | W/(M.K) | 0.33 | |
| PIM | F4BME에만 적용됩니다. | dBc | ≤-159 | |
| 발화성 | / | UL-94 | V-0 | |
| 재료 구성 | / | / |
PTFE, 유리섬유 천 F4BM는 ED 구리 포일과 결합, F4BME는 역처리 (RTF) 구리 포일과 결합. |
|
