| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

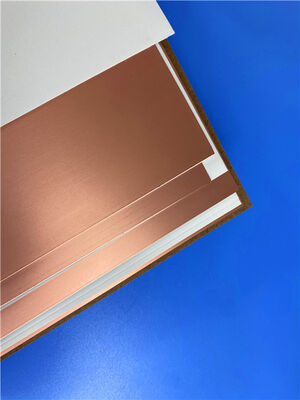

TLX-7는 유전 상수(Dk) 2.6의 PTFE 유리 섬유 라미네이트로, 다양한 두께와 구리 클래딩 옵션으로 제공됩니다. 저층수 마이크로파 애플리케이션을 위해 특별히 설계되었으며, RF 회로 설계를 위한 안정적이고 다재다능한 플랫폼을 제공합니다.
레이더 시스템, 모바일 통신 인프라, 마이크로파 테스트 장비, 전송 장치 및 광범위한 RF 부품에 이상적인 TLX-7은 마이크로파 기판 산업에서 입증된 핵심 소재입니다. 직조 유리 섬유 구조는 중요한 기계적 보강을 제공하여 다음과 같은 까다로운 환경에서 견고한 성능을 보장합니다:
- 우주 발사 중 높은 진동에 노출되는 하우징에 장착된 PWB의 크리프 저항
- 엔진 모듈의 고온 내구성
- 우주 탑재 전자 장치의 방사선 내성(NASA의 저탈기성 재료 데이터베이스 참조)
- 해군 안테나 시스템의 극한 해양 조건에 대한 저항성
- 항공 고도계 애플리케이션의 넓은 온도 변동에 걸친 안정적인 전기 및 기계적 성능
이 재료의 넓은 유전 상수 범위는 커플러, 파워 스플리터, 컴바이너, 증폭기, 안테나 및 기타 중요한 RF 부품의 효율적인 제조를 지원합니다.
이점
- PCB의 우수한 PIM 성능(일반적으로 -160 dBc 미만으로 측정됨)
- 장기적인 신뢰성을 위한 우수한 기계적 및 열적 특성
- 주파수 및 온도에 걸쳐 낮고 안정적인 유전 상수
- 일관된 제조를 위한 우수한 치수 안정성
- 최소한의 수분 흡수(<0.1%)
- 반복 가능한 임피던스 성능을 위한 엄격하게 제어된 Dk
- 신호 손실 감소를 위한 낮은 손실 계수(Df)
- UL 94 V-0 난연 등급
- 저층수 마이크로파 설계를 위한 최적화
애플리케이션
- 통신 및 레이더 시스템용 안테나
- 믹서, 스플리터, 필터 및 컴바이너
- 안정적인 전기적 성능이 요구되는 수동 RF 부품
| 지정 | Dk |
유전체 두께 인치 mm |
|
| TLX-0 | 2.45 ± 0.04 | 0.0050 - 0.250 | 0.127 - 6.35 |
| TLX-9 | 2.50 ± 0.04 | 0.0020 - 0.250 | 0.05 - 6.35 |
| TLX-8 | 2.55 ± 0.04 | 0.0025 - 0.250 | 0.064 - 6.35 |
| TLX-7 | 2.60 ± 0.04 | 0.0035 - 0.250 | 0.089 - 6.35 |
| TLX-6 | 2.65 ± 0.04 | 0.0035 - 0.250 | 0.089 - 6.35 |
|
사용 가능한 시트 크기 인치 / mm |
|
| 12 x 18 | 304 x 457 |
| 16 x 18 | 406 x 457 |
| 18 x 24 | 457 x 610 |
| 16 x 36 | 406 x 914 |
| 24 x 36 | 610 x 914 |
| 18 x 48 | 457 x 1220 |
| 36 x 48 | 914 x 1220 |
|
|
