| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

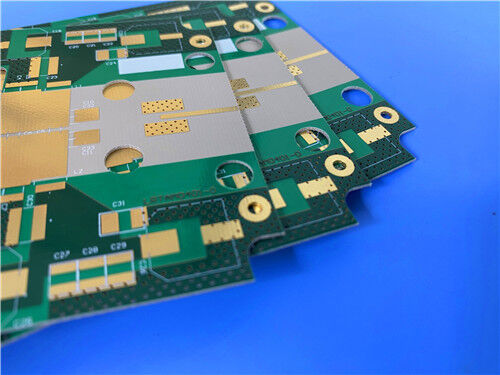

이 PCB는 저손실, 열 안정성이 뛰어난 차세대 적층 재료인 TRF-45를 사용하여 제작된 양면 경질 보드입니다. 직조 유리 강화재를 특징으로 하여 치수 안정성을 향상시키고 세라믹 기술을 통합한 TRF-45는 납땜 조건에서도 낮고 일관된 Z축 팽창을 보장합니다. 0.9mm의 완성 두께, 외부 레이어에 1oz(1.4mil) 구리 클래딩, 침지 금 표면 마감으로 설계된 이 PCB는 고주파 전자 애플리케이션에 안정적인 성능을 제공합니다.
PCB 세부 정보
| 항목 | 사양 |
| 기판 재료 | TRF-45 |
| 레이어 수 | 양면 |
| 보드 치수 | 105mm x 76mm (개당), +/- 0.15mm |
| 최소 트레이스/간격 | 4/6mil |
| 최소 홀 크기 | 0.25mm |
| 블라인드 비아 | 없음 |
| 완성 보드 두께 | 0.9mm |
| 완성 구리 중량 (외부 레이어) | 1 oz (1.4 mils) |
| 비아 도금 두께 | 20 μm |
| 표면 마감 | 침지 금 |
| 상단 실크스크린 | 흰색 |
| 하단 실크스크린 | 아니요 |
| 상단 솔더 마스크 | 녹색 |
| 하단 솔더 마스크 | 아니요 |
| 전기 테스트 | 출하 전 100% 전기 테스트 실시 |
PCB 스택업
다음과 같은 스택업 구조를 가진 2층 경질 PCB입니다 (상단에서 하단으로):
| 레이어 유형 | 사양 |
| 구리_레이어_1 | 35 μm |
| TRF-45 코어 | 0.813 mm (32mil) |
| 구리_레이어_2 | 35 μm |
PCB 통계
| 측정 항목 | 세부 정보 |
| 부품 | 42 |
| 총 패드 | 38 |
| 관통 홀 패드 | 25 |
| 상단 SMT 패드 | 13 |
| 하단 SMT 패드 | 0 |
| 비아 | 15 |
| 네트워크 | 2 |
아트워크 및 품질 표준
Gerber RS-274-X는 이 PCB에 대한 지정된 아트워크 형식으로, 인쇄 회로 기판 제조를 위한 전 세계적으로 인정받는 산업 표준입니다. 이 표준 형식은 전문 설계 소프트웨어 및 제조 장비와의 원활한 상호 운용성을 보장하여 디지털 회로 레이아웃을 물리적 PCB 제품으로 정확하게 변환할 수 있도록 합니다. 또한 이 PCB는 IPC-Class-2 품질 표준을 준수하며, 이는 성능 및 신뢰성에 대한 엄격한 기준을 설정하여 상업 및 산업 운영 시나리오에서의 사용 적합성을 확인합니다.
가용성
이 고성능 PCB는 전 세계적으로 배송 가능하며, 모든 고객이 전 세계적으로 접근할 수 있도록 프로토타이핑 요구 사항과 대량 생산 주문 모두를 충족합니다.

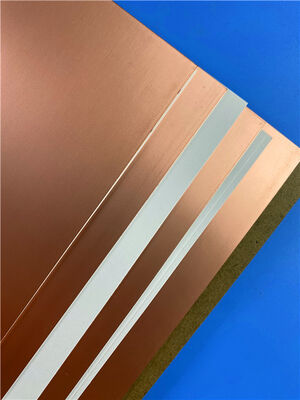

TRF-45 소개
TRF-45 적층 재료는 Taconic Advanced Dielectric Division의 저손실, 열 안정성이 뛰어난 차세대 적층 재료를 나타냅니다. TRF-45는 직조 유리 강화재를 사용하여 치수 안정성을 향상시키고 Taconic의 세라믹 기술 전문 지식과 결합됩니다. 납땜 조건을 포함한 광범위한 온도 범위에서 낮고 일관된 Z축 팽창을 나타냅니다. TRF-45는 PTFE 직조 유리 섬유 재료에 대한 표준 방법을 사용하여 절단, 드릴링 및 도금할 수 있습니다.
일반적인 응용 분야
TRF-45 – 저손실 세라믹 충진 PTFE
TRF 시리즈 적층 재료는 Taconic의 Advanced Dielectric Division에서 생산하는 저손실, 열 안정성이 뛰어난 차세대 적층 재료를 나타냅니다.
직조 유리로 강화되어 치수 안정성을 향상시키고 Taconic의 세라믹 기술 전문 지식을 바탕으로 TRF 적층 재료는 납땜 조건을 포함한 광범위한 온도 범위에서 낮고 일관된 Z축 팽창을 나타냅니다.
이점
| TRF-45 일반 값 | |||
| 속성 | 테스트 방법 | 단위 | 값 |
| 재료 | / | / | RF-45 |
| 유전 상수 @ 10GHz | IPC-TM-650 2.5.5.5.1(m) | / | 4.5 |
| 손실 계수 @ 10GHz | IPC-TM-650 2.5.5.5.1(m) | / | 0.0035 |
| 수분 흡수 | IPC-TM-650 2.6.2.1 | % | ≤0.06 |
| 굽힘 강도 (길이 방향) | IPC-TM-650.2.4.4 | lbs / in (N/mm2) | 17000 (177) |
| 굽힘 강도 (가로 방향) | IPC-TM-650 2.4.4 | lbs / in (N/mm2) | 15000 (103) |
| 박리 강도 | IPC-TM-650 2.4.8 (열 스트레스) | lbs / in (N/mm) | >8 (>1.4) |
| 열 전도율 | ASTM F 433 | W/m/K | 0.43 |
| 체적 저항률 | IPC-TM-650 2.5.17.1 | Mohm/cm | 8.0 x 107 |
| 표면 저항률 | IPC-TM-650.2.5.17.1 | Mohm | 3.0 x 107 |
| CTE (x) | ASTM D 3386 | ppm/℃ | 9 |
| CTE (y) | ASTM D 3386 | ppm/℃ | 9 |
| CTE (z) | ASTM D 3386 | ppm/℃ | 40 |
| 일반적인 두께 | |
| 인치 | mm |
| 0.0080 | 0.20 |
| 0.0160 | 0.41 |
| 0.0240 | 0.61 |
| 0.0320 | 0.81 |
| 0.0400 | 1.02 |
| 0.0640 | 1.63* |
| 0.1200 | 3.05* |
|
|
