제품 상세 정보:
|
| 기본 재료: | 타코닉 TLX-8 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 30mil | PCB 크기: | 단위당 40.5mm x 70.6mm |
| 솔더 마스크: | 아니요 | 실크 스크린: | 아니요 |
| 구리 무게: | 외부 레이어의 경우 1온스(1.4밀에 해당) | 표면 마감: | 이머젼 골드 |
| 강조하다: | 2층 RF PCB 보드,몰입 금 RF 회로 보드,30 밀리 램네이트 PCB 보드 |
||

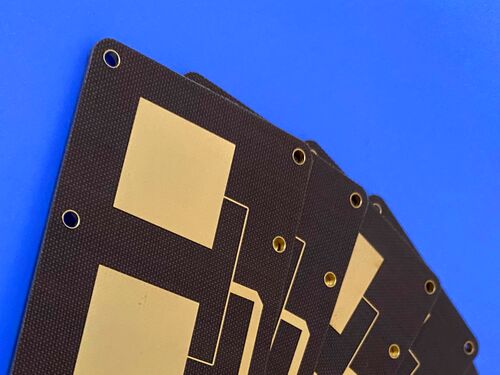

이것은 고성능 2층 딱딱한 인쇄 회로 보드 (PCB) 입니다.TLX-8고주파 라미네이트, 30mil (0.762mm) 보드 두께, 구리 무게 1 온스, 몰입 금 표면 완화, 용접 마스크 또는 실크 스크린이 없습니다 (유, 텍스트가 없습니다).이 PCB는 TLX-8의 우수한 전기 및 기계적 특성을 활용합니다., 안정적인 성능과 신뢰할 수있는 구조적 무결성을 요구하는 다양한 고주파 애플리케이션에 적합합니다.
PCB사양
| 항목 | 사양 |
| 기본 재료 | TLX-8 고주파 라미네이트 |
| 계층 수 | 2층 (중면 PCB) |
| 보드 크기 | 40단위로 0.5mm x 70.6mm, 총 1개 |
| 완성된 보드 두께 | 30밀리 (0.762mm) |
| 완성 된 구리 무게 | 1온스 |
| 표면 마감 | 잠수 금 |
| 위/아래 용접 마스크 | 적용되지 않습니다 (유가 없습니다) |
| 위쪽/아래쪽 실크 스크린 | 적용되지 않습니다 (문자 없음) |
PCB 스택업
| 레이어 | 설명 | 두께 |
| 1 | 구리층 1 (외부) | 35μm (1온스) |
| - | TLX-8 기판 | 30밀리 (0.762mm) |
| 2 | 구리 층 2 (외쪽 바닥) | 35μm (1온스) |
TLX-8 자료에 대한 소개
TLX-8는 RF, 마이크로파 및 고속 디지털 애플리케이션을 위해 설계된 고성능 고주파 라미네이트입니다.그리고 우수한 기계적 안정성, 최소 신호 손실, 신뢰할 수있는 열 성능 및 일관된 차원 안정성을 요구하는 응용 프로그램에 이상적입니다.재료는 표준 PCB 제조 공정과 호환됩니다., 높은 성능 표준을 유지하면서 제조의 간편성을 보장합니다.
TLX-8 물질 특성
| 속성 | 조건 | 전형적 가치 | 단위 | 시험 방법 |
| 다이 일렉트릭 상수 | @ 10 GHz | 20.55 ± 0.04 | - | IPC-650 25.5.3 |
| 분산 요인 | @ 10 GHz | 0.0018 | - | IPC-650 25.5.5.1 |
| 배출가스 - TML % | 4 H 257 °F @ ≤ 5 x 10−5 토르 | 0.03 | % | ASTM E 595 |
| 배출가스 - % CVCM | 4 H 257 °F @ ≤ 5 x 10−5 토르 | 0.00 | % | ASTM E 595 |
| 배출가스 - % WVR | 4 H 257 °F @ ≤ 5 x 10−5 토르 | 0.01 | % | ASTM E 595 |
| 표면 저항성 (높은 온도) | - | 6.605 x 108 | 모흐 | IPC-650 25.17.1 세컨트 52.1 |
| 표면 저항성 (습기 조건) | - | 3.550 x 106 | 모흐 | IPC-650 25.17.1 세컨트 52.1 |
| 부피 저항성 (높은 온도) | - | 1.110 x 1010 | MOHm/cm | IPC-650 25.17.1 세컨트 52.1 |
| 부피 저항성 (습기 조건) | - | 1.046 x 1010 | MOHm/cm | IPC-650 25.17.1 세컨트 52.1 |
| 차원 안정성 (MD, 구운 후) | - | 0.06 | mm/M (mils/in) | IPC-650 24.39 세컨트 54 |
| 차원 안정성 (CD, 구운 후) | - | 0.08 | mm/M (mils/in) | IPC-650 24.39 세컨트 54 |
| 차원 안정성 (MD, 열 스트레스) | - | 0.09 | mm/M (mils/in) | IPC-650 24.39 세컨트 55 |
| 차원 안정성 (CD, 열 스트레스) | - | 0.10 | mm/M (mils/in) | IPC-650 24.39 세컨트 55 |
| 열전도성 | - | 0.19 | W/M*K | ASTM F433/ASTM 1530-06 |
| CTE (25-260 °C) - X | - | 21 | ppm/°C | IPC-650 24.41/ASTM D 3386 |
| CTE (25-260 °C) - Y | - | 23 | ppm/°C | IPC-650 24.41/ASTM D 3386 |
| CTE (25-260 °C) - Z | - | 215 | ppm/°C | IPC-650 24.41/ASTM D 3386 |
| Td (2% 체중 감량) | - | 535 | °C | IPC-650 24.24.6 (TGA) |
| Td (5% 체중 감소) | - | 553 | °C | IPC-650 24.24.6 (TGA) |
| 껍질 껍질 껍질 껍질 껍질 껍질 | - | 2.63 (15) | N/mm (Ibs/in) | IPC-650 24.8 세컨드 52.2 |
| 껍질 강도 (1온스 RTF) | - | 2.98 (17) | N/mm2 (kpsi) | - |
| 껍질 강도 (1⁄2 온스 ED, 상승 온도) | - | 2.45 (14) | N/mm2 (kpsi) | IPC-650 24.8.3 |
| 껍질 껍질 강도 (1⁄2 온스 ED, 열 스트레스) | - | 1.93 (11) | N/mm2 (kpsi) | IPC-650 24.8 세컨드 52.2 |
| 껍질 껍질 껍질 껍질 껍질 | - | 2.28 (13) | N/mm2 (kpsi) | - |
| 영??스 모듈 (MD, ASTM D 902) | - | 6757 (980) | N/mm2 (psi) | ASTM D 902 |
| 영?? 의 모듈 (CD, ASTM D 902) | - | 81,274 (1,200) | N/mm2 (psi) | ASTM D 902 |
| 영의 모듈 (MD, ASTM D 3039) | - | 111,238 (1,630) | N/mm2 (psi) | ASTM D 3039 |
| 수분 흡수 | - | 0.02 | % | IPC-650 26.2.1 |
| 다이 일렉트릭 분해 | - | > 45 | Kv | IPC-650 25.6 |
| 불화성 등급 | - | V-0 | - | UL-94 |
TLX-8 PCB의 전형적인 응용
- RF 및 마이크로 웨브 통신 장비
-고속 디지털 회로
-시험 및 측정 장비
- 항공 및 방위 전자 시스템
- 위성 통신 부품
- 레이더 및 내비게이션 시스템
-무선 통신장치
예술 작품,품질표준 및 사용 가능성
이 PCB의 그림은 PCB 제조에 대한 산업 표준인 Gerber RS-274-X 형식으로 제공되며 주류 생산 장비 및 설계 소프트웨어와 원활한 호환성을 보장합니다.PCB는 공인 된 산업 표준을 준수합니다., 일관된 전기 성능, 신뢰할 수있는 제조 품질, 그리고 고주파 애플리케이션의 요구 사항을 준수하는 것을 보장합니다.국제 고객들의 요구와 전 세계적으로 높은 주파수 회로 프로젝트를 충족시키는.
결론
우수한 변압 성질, 최소한의 신호 손실, 우수한 열 안정성 및 기계적 신뢰성으로 인해이 TLX-8 PCB는 RF 통신에 종사하는 전문가와 프로젝트 팀에 대한 최적의 선택이되었습니다, 마이크로파 시스템, 초고속 디지털 회로, 항공 우주 및 국방 전자, 위성 통신, 레이더, 탐사,고성능과 안정적인 고주파 회로 솔루션을 요구하는 무선 통신 부문.
