기재: | RT / 듀로이드 5870 | PCB 사이즈: | 99 X 65mm=1PCS |
---|---|---|---|
Pcb 두께: | 0.6 밀리미터 | 레이어 총수: | 2 층 |
구리 중량: | 1 온스 | 표면가공도: | 침지 금 |
강조하다: | Duroid 5870 RF PCB Board,1oz RF PCB Board,1oz Double Sided Circuit Board |
밀리미터파 적용성을 위한 로저스 RT / 듀로이드 5870 20 밀리리터 0.508 밀리미터 고주파 PCB 두배이 시에드 RF PCB

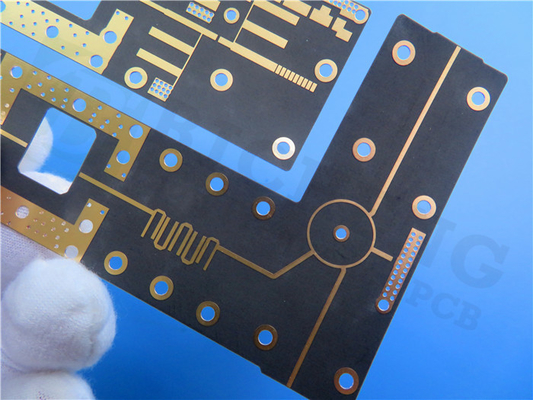

(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
로저스 RT / 듀로이드 5870 고주파 재료는 엄격한 스트립라인과 마이크로 스트립 회로 적용을 위해 설계되는 유리 미세 섬유 강화된 PTFE 복합체입니다. 예외적 유전체 상수 균일성은 그것의 무작위로 향한 초극세사로부터 유래합니다. RT / 듀로이드 5870의 유전체 상수는 패널에서부터 패널까지 획일적이고, 넓은 주파수 범위에 걸쳐 일정합니다. 그것의 저소비 전력 팩터는 케이유 밴드에와 위쪽에 RT / 듀로이드 5870의 유용성을 확장합니다. RT / 듀로이드 5870 물질은 쉽게 줄여지고, 깎이고 형태로 가공됩니다. 그들은 모든 용매와 시약에 저항력이 있고 뜨겁거나 춥고 인쇄 회로 기판을 식각함에 있어 또는 도금 모서리와 홀에서 정상적으로 사용합니다.
전형적인 애플리케이션은 디지털 라디오 안테나 등을 가리키기 위해 상업용 항공기 광대역 안테나, 마이크로 스트립 회로, 스트립 선로 회로, 밀리미터파 적용, 군 레이더 시스템, 유도탄 유도장치와 시점입니다.
PCB 상술
PCB 사이즈 | 99 X 65mm=1PCS |
보드형 | 두배는 PCB를 측면을 댔습니다 |
층수 | 2 층 |
표면 고정 성분 | 예 |
구멍 구성 요소를 통하여 | 예 |
레이어 적층 | 구리 ------- 35 um (1 온스) +plate 최상위 계층 |
RT / 듀로이드 5870 0.508 밀리미터 | |
구리 ------- 35 um (1oz) + 플레이트 BOT 레이어 | |
기술 | |
최소 추적과 공간 : | 5 밀리리터 / 4.5 밀리리터 |
최소 / 최대 홀 : | 0.3 밀리미터 / 4.6 밀리미터 |
다른 홀의 숫자 : | 7 |
보오링공의 수 : | 105 |
분쇄 슬롯의 수 : | 0 |
내부 컷 아웃의 수 : | 0 |
임피던스 제어 : | 부정 |
골드 핑거의 수 : | 0 |
판재 | |
유리 에폭시 : | RT / 듀로이드 5870 0.508 밀리미터 |
마지막 포일 외부 : | 1.0 온스 |
마지막 포일 내부의 : | 이용 불가능 |
PCB의 최종 높이 : | 0.6 밀리미터 ±0.1 |
도금과 코팅 | |
표면가공도 | 침지 금 |
솔더 마스크는 다음에 적용됩니다 : | 이용 불가능 |
솔더 마스크 색 : | 이용 불가능 |
솔더 마스크 타입 : | 이용 불가능 |
윤곽 / 절단 | 라우팅 |
마킹 | |
성분 전설에서 옆 | 이용 불가능 |
성분 전설의 컬러 | 이용 불가능 |
제조사 이름 또는 로고 : | 이용 불가능 |
를 통해 | 도금된 철저한 홀(PTH), 최소 0.3 사이즈 밀리미터. 솔더 마스크는 덮개를 벗겼습니다 |
FLAMIBILITY 평가 | UL 94-V0 승인 민. |
치수 허용치 | |
외형치수 : | 0.0059" |
이사회 도금 : | 0.0029" |
드릴 허용한도 : | 0.002" |
테스트 | 100% 전기시험 이전 출하 |
공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
서비스 지역 | 전세계에, 세계적으로. |
로저스 RT / 듀로이드 5870의 데이터 시트
RT / 듀로이드 5870 표준값 | ||||||
특성 | RT / 듀로이드 5870 | 방향 | 유닛 | 상태 | 검사 방법 | |
유전체 Constant,εProcess | 2.33 2.33±0.02 투기. |
Z | 이용 불가능 | C24/23/50 C24/23/50 |
1 마하즈 IPC-TM-650 2.5.5.3 10 기가헤르츠 IPC-TM 2.5.5.5 |
|
유전체 Constant,εDesign | 2.33 | Z | 이용 불가능 | 8GHz 내지 40 기가헤르츠 | 미분 위상 렝스법 | |
산재 Factor,tanδ | 0.0005 0.0012 |
Z | 이용 불가능 | C24/23/50 C24/23/50 |
1 마하즈 IPC-TM-650 2.5.5.3 10 기가헤르츠 IPC-TM 2.5.5.5 |
|
ε의 열 상수 | -115 | Z | ppm/C | -50Cto 150C | IPC-TM-650 2.5.5.5 | |
체적 저항률 | 2 X 107 | Z | 모흠 센티미터 | C/96/35/90 | ASTM D 257 | |
표면 저항치 | 3 X 107 | Z | 모흠 | C/96/35/90 | ASTM D 257 | |
비열 | 0.96(0.23) | 이용 불가능 | j/g/k (cal/g/c) |
이용 불가능 | 산정됩니다 | |
인장 탄성률 | 23C에 시험을 받으세요 | 100C에 시험을 받으세요 | 이용 불가능 | MPa(kpsi) | A | ASTM D 638 |
1300(189) | 490(71) | X | ||||
1280(185) | 430(63) | Y | ||||
임계 응력 | 50(7.3) | 34(4.8) | X | |||
42(6.1) | 34(4.8) | Y | ||||
궁극 변형 | 9.8 | 8.7 | X | % | ||
9.8 | 8.6 | Y | ||||
압축률 | 1210(176) | 680(99) | X | MPa(kpsi) | A | ASTM D 695 |
1360(198) | 860(125) | Y | ||||
803(120) | 520(76) | Z | ||||
임계 응력 | 30(4.4) | 23(3.4) | X | |||
37(5.3) | 25(3.7) | Y | ||||
54(7.8) | 37(5.3) | Z | ||||
궁극 변형 | 4 | 4.3 | X | % | ||
3.3 | 3.3 | Y | ||||
8.7 | 8.5 | Z | ||||
수분 흡수 | 0.02 | 이용 불가능 | % | 0.62"(1.6mm) D48/50 | ASTM D 570 | |
열전도율 | 0.22 | Z | W/m/k | 80C | ASTM C 518 | |
열 팽창율 | 22 28 173 |
X Y Z |
ppm/C | 0-100C | IPC-TM-650 2.4.41 | |
Td | 500 | 이용 불가능 | C TGA | 이용 불가능 | ASTM D 3850 | |
비중 | 2.2 | 이용 불가능 | gm/cm3 | 이용 불가능 | ASTM D 792 | |
구리 껍질 | 27.2(4.8) | 이용 불가능 | Pli(N/mm) | 1 항공 회사 코드(35mm)EDC 포일 땜납 부유물 뒤에 |
IPC-TM-650 2.4.8 | |
인화성 | V-0 | 이용 불가능 | 이용 불가능 | 이용 불가능 | UL 94 | |
적합한 무연 처리 | 예 | 이용 불가능 | 이용 불가능 | 이용 불가능 | 이용 불가능 |
