| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

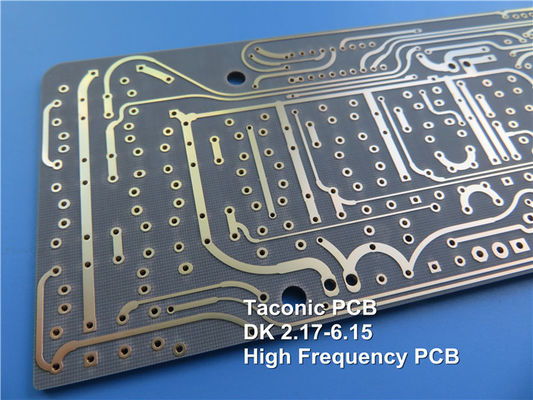

타코닉RF PCB 제작TLF-35 60mil 1.524mm침지 금으로믹서, 필터 및 커플러용이자형tc.
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
TLF-35A는 저비용 RF 재료의 또 다른 유형입니다.저비용, 고용량 상용 마이크로웨이브 및 무선 주파수 애플리케이션을 위한 최선의 선택입니다.TLF-35A는 1/2온스 및 1온스 구리에 대한 박리 강도가 뛰어나며(표준 에폭시 재료와 비교하여도) 재작업이 필요할 때마다 중요한 측면입니다.
TLF-35A의 초저 흡습률과 저손실 특성은 주파수에 따른 위상 변이를 최소화합니다.TLF-35A는 디자인에 직물을 사용하여 치수 안정성이 뛰어납니다.TLF-35A 기본 재료는 V-0의 가연성을 나타내며 IPC-TM-650에 따라 테스트되었습니다.
Taconic TLF-35의 데이터 시트
| TLF-35-xxxx-A 일반 값 | |||||
| 재산 | 시험 방법 | 단위 | 값 | 단위 | 값 |
| 1.9GHz에서 유전 상수 | IPC-TM 650 2.5.5.5.1 모드 | 3.50±0.05 | 3.50±0.05 | ||
| 1.9GHz에서 손실 계수 | IPC-TM 650 2.5.5.5.1 모드 | 0.0016 | 0.0016 | ||
| 10GHz에서의 소산 계수 | IPC-TM 650 2.5.5.5.1 모드 | 0.0022 | 0.0022 | ||
| 수분 흡수 | IPC-TM 650 2.6.2.1 | % | 0.03 | % | 0.03 |
| 껍질 강도(1온스 구리) | IPC-TM 650 2.4.8 | 파운드/선형 인치 | 10 | 밀리미터 | 1.8 |
| 체적 저항률 | IPC-TM 650 2.5.17.1 | 맘.cm | 2.0×109 | 맘.cm | 2.0×109 |
| 표면 저항률 | IPC-TM 650 2.5.17.1 | 몸 | 3.0×108 | 몸 | 3.0×108 |
| 세로 굽힘 강도 | IPC-TM 650 2.4.4 | psi | 13,000 | 밀리미터2 | 90 |
| 십자형 굴곡 강도 | IPC-TM 650 2.4.4 | psi | 13,000 | 밀리미터2 | 90 |
| 열 전도성 | IPC-TM 650 2.4.50 | W/m/K | 0.37 | W/m/K | 0.37 |
| xy CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| 가연성 | UL-94 | V-0 | V-0 |
||
TFL-35A는 유전 상수가 3.5 +/-0.05로 낮고 손실 계수가 0.002로 낮습니다.
TLF-35 PCB는 탁월한 박리 강도, 예외적으로 낮은 DF 및 낮은 수분 흡수율을 제공하는 광범위한 응용 분야를 위한 비용 효율적인 옵션입니다.
열 안정성이 매우 높은 TLF-35 PCB는 고전력 증폭기, TMA, TMB 및 LNA에 사용하기에 이상적인 선택입니다.
이 보드는 또한 중계기에서 사용하기에 매우 적합하며 저렴한 비용과 안정적인 성능으로 인해 신호 증폭 및 전송을 위한 탁월한 선택입니다.
TLF-35 PCB는 낮은 DF와 높은 신뢰성으로 최적의 신호 성능을 보장하는 필터, 커플러, 스플리터, 컴바이너 및 믹서와 같은 수동 부품에 일반적으로 사용됩니다.
또한 TLF-35 PCB는 수분 흡수율이 낮고 열 안정성이 높기 때문에 의료용 스캐너에 사용되므로 임상 환경에서 사용하기에 이상적인 선택입니다.
TLF-35 PCB는 안테나 응용 제품에도 사용되며 우수한 박리 강도와 저렴한 비용으로 신뢰할 수 있는 신호 수신 및 전송을 위한 인기 있는 선택입니다.
PCB 사양
| PCB 크기 | 165 x 50mm=1PCS |
| 보드 유형 | 양면 PCB |
| 레이어 수 | 2개의 층 |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 35um(1oz)+플레이트 상단 레이어 |
| TLF-35 1.524mm | |
| 구리 ------- 35um(1oz) + 플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 14밀 / 14밀 |
| 최소/최대 구멍: | 0.4mm / 2.5mm |
| 다른 구멍의 수: | 0 |
| 드릴 구멍의 수: | 0 |
| 가공된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | TLF-35 1.524mm |
| 최종 호일 외부: | 1.5온스 |
| 최종 호일 내부: | 해당 없음 |
| PCB의 최종 높이: | 1.6mm ±10% |
| 도금 및 코팅 | |
| 표면 마감 | 침지 골드 |
| 솔더 마스크 적용 대상: | 아니요 |
| 솔더 마스크 색상: | 해당 없음 |
| 솔더 마스크 유형: | 해당 없음 |
| 컨투어/커팅 | 라우팅 |
| 마킹 | |
| 구성요소 범례의 측면 | 해당 없음 |
| 구성요소 범례의 색상 | 하얀색 |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 FREE AREA의 보드에 표시됨 |
| 을 통해 | 해당 없음 |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개략 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공할 삽화의 유형 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
|
|
