| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

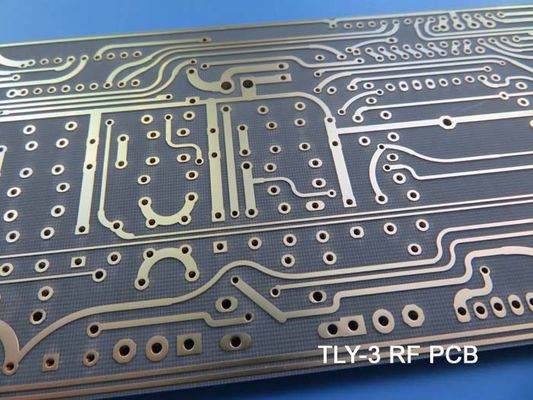

Taconic 고주파 PCB내장TLY-3 30mil 0.762mm침지 금으로위성/셀룰러 통신용
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
Taconic TLY 라미네이트는 저손실 라미네이트의 일종입니다.그들은 매우 가벼운 직조 유리 섬유로 제조되며 절단 섬유 강화 PTFE 합성물보다 치수 안정성이 더 높습니다.직조 매트릭스는 대량 제조에 적합한 보다 기계적으로 안정적인 라미네이트를 생성합니다.손실 계수가 낮기 때문에 77GHz로 설계된 자동차 레이더 애플리케이션과 밀리미터파 주파수의 다른 안테나에 성공적으로 배치할 수 있습니다.
유전 상수는 2.17-2.20 +/-0.02로 낮고 손실 계수는 0.0009로 낮습니다.
Taconic TLY 소재의 데이터 시트
| TLY 일반 값 | |||||
| 재산 | 시험 방법 | 단위 | 값 | 단위 | 값 |
| 10GHz에서 DK | IPC-650 2.5.5.5 | 2.2 | 2.2 | ||
| 10GHz에서 Df | IPC-650 2.5.5.5 | 0.0009 | 0.0009 | ||
| 수분 흡수 | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
| 유전체 파괴 | IPC-650 2.5.6 | 케이 V | >45 | 케이 V | >45 |
| 유전체 강도 | ASTM D 149 | V/밀 | 2,693 | V/밀 | 106,023 |
| 체적 저항률 | IPC-650 2.5.17.1(고온 후) | 모옴/cm | 1010 | 모옴/cm | 1010 |
| 체적 저항률 | IPC-650 2.5.17.1(습기후) | 모옴/cm | 1010 | 모옴/cm | 109 |
| 표면 저항률 | IPC-650 2.5.17.1(고온 후) | 맘스 | 108 | 맘스 | 108 |
| 표면 저항률 | IPC-650 2.5.17.1(습기후) | 맘스 | 108 | 맘스 | 108 |
| 굽힘강도(MD) | IPC-650 2.4.4 | psi | 14,057 | N/mm2 | 96.91 |
| 굴곡강도(CD) | IPC-650 2.4.4 | psi | 12,955 | N/mm2 | 89.32 |
| Peel Stength(½ oz.ed 구리) | IPC-650 2.4.8 | 입/인치 | 11 | N/mm | 1.96 |
| Peel Stength(1oz.CL1 구리) | IPC-650 2.4.8 | 입/인치 | 16 | N/mm | 2.86 |
| Peel Stength(1온스..CV1 구리) | IPC-650 2.4.8 | 입/인치 | 17 | N/mm | 3.04 |
| 필 강도 | IPC-650 2.4.8(고온 후) | 입/인치 | 13 | N/mm | 2.32 |
| 영률(MD) | ASTM D 3039/IPC-650 2.4.19 | psi | 1.4×106 | N/mm2 | 9.65x10삼 |
| 포아송비(MD) | ASTM D 3039/IPC-650 2.4.19 | 0.21 | 0.21 | ||
| 열 전도성 | ASTM F433 | W/M*K | 0.22 | W/M*K | 0.22 |
| 치수 안정성(MD,10mil) | IPC-650 2.4.39(평균 굽기 및 열 응력 후) | 밀/인치 | -0.038 | -0.038 | |
| 치수 안정성(CD,10mil) | IPC-650 2.4.39(평균 굽기 및 열 응력 후) | 밀/인치 | -0.031 | -0.031 | |
| 밀도(비중) | ASTM D 792 | g/cm삼 | 2.19 | g/cm삼 | 2.19 |
| CTE(X축)(25-260℃) | ASTM D 3386(TMA) | ppm/℃ | 26 | ppm/℃ | 26 |
| CTE(Y축)(25-260℃) | ASTM D 3386(TMA) | ppm/℃ | 15 | ppm/℃ | 15 |
| CTE(Z축)(25-260℃) | ASTM D 3386(TMA) | ppm/℃ | 217 | ppm/℃ | 217 |
| NASA 가스 방출(% TML) | 0.01 | 0.01 | |||
| NASA 가스 방출(% CVCM) | 0.01 | 0.01 | |||
| NASA 가스 방출(% WVR) | 0.00 | 0.00 | |||
| UL-94 가연성 등급 | UL-94 | V-0 | V-0 |
||
전자 장치 및 시스템에 고성능 재료를 사용하면 기능과 신뢰성이 크게 향상되어 다양한 산업 분야에서 다양한 이점을 얻을 수 있습니다.이러한 재료 중 하나는 유전 손실이 적고 구리 박리 강도가 높은 치수 안정성 및 저수분 흡수 기판입니다.이러한 기능 덕분에 자동차 레이더, 위성/셀룰러 통신, 전력 증폭기, LNB, LNA, LNC 및 항공우주 분야의 애플리케이션에 이상적인 선택입니다.
또한, 이 재료의 균일하고 일관된 유전 상수는 정확하고 예측 가능한 신호 성능을 허용하며, 이는 고급 통신 시스템에 필수적입니다.또한 레이저 어블레이션 기능은 제조 공정에서 높은 수준의 정밀도와 유연성을 제공하여 복잡하고 복잡한 회로 설계를 생성할 수 있습니다.전반적으로 이 소재 사용의 이점은 열악한 작동 환경에서 장기적인 신뢰성과 내구성으로 인해 상당한 비용 절감 이점을 제공할 수 있기 때문에 기술적 성능 특성을 넘어 확장됩니다.
또한 이 소재를 사용하면 고주파 성능과 낮은 신호 손실이 필요한 Ka, E 및 W 대역 응용 분야에서 특히 유리합니다.이러한 주파수 범위는 데이터의 안정적이고 효율적인 전송을 위해 저손실 및 고효율이 중요한 위성 및 셀룰러 통신을 포함한 다양한 통신 시스템에 사용됩니다.또한 이 소재의 구리 박리 강도가 높기 때문에 높은 열 전도성과 견고한 기계적 특성이 필요한 전력 증폭기에 탁월한 선택입니다.고유한 기능이 결합되어 소비자 전자 제품에서 고급 통신 시스템 및 항공 우주 기술에 이르기까지 광범위한 응용 분야에 이상적인 선택입니다.
PCB 사양
| PCB 크기 | 100 x 90mm=1PCS |
| 보드 유형 | 양면 PCB |
| 레이어 수 | 2개의 층 |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 18um(0.5 oz)+플레이트 상단 레이어 |
| TLY-3 0.762mm | |
| 구리 ------- 18um(0.5 oz) + 플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 4밀 / 4밀 |
| 최소/최대 구멍: | 0.4mm |
| 다른 구멍의 수: | 1 |
| 드릴 구멍의 수: | 1 |
| 가공된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | TLY-3 0.762mm |
| 최종 호일 외부: | 1 온스 |
| 최종 호일 내부: | 해당 없음 |
| PCB의 최종 높이: | 0.8mm ±0.1 |
| 도금 및 코팅 | |
| 표면 마감 | 담금 금(31%) |
| 솔더 마스크 적용 대상: | 아니요 |
| 솔더 마스크 색상: | 해당 없음 |
| 솔더 마스크 유형: | 해당 없음 |
| 컨투어/커팅 | 라우팅 |
| 마킹 | |
| 구성요소 범례의 측면 | 윗면 |
| 구성요소 범례의 색상 | 하얀색 |
| 제조업체 이름 또는 로고: | 지휘자 및 범례 FREE AREA의 보드에 표시됨 |
| 을 통해 | 해당 없음 |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개략 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공할 삽화의 유형 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
|
|
