| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |
안녕하세요
온화한 인사!
오늘 우리는 RO4350B와 FR-4로 만들어진 6층 하이브리드 PCB에 대해 이야기하고 있습니다. 먼저 하나 보겠습니다.
그것은 레이더 안테나의 적용을 위한 것입니다. 두 코어 RO4350B 상단과 하단 쪽에, 구멍을 통해 접힌 각 층을 연결합니다.각 다이렉트릭 물질은 0보다 높습니다..2mm 두께로 전체 PCB 두께가 1.9mm 두께로 이어집니다. 패드와 구멍은 몰입 금으로 칠합니다. 그들은 제공된 게르버 데이터를 사용하여 IPC 6012 클래스 2에 따라 제조됩니다.각 25개의 패널은 운송을 위해 포장되어 있습니다..
두번째를 보죠.

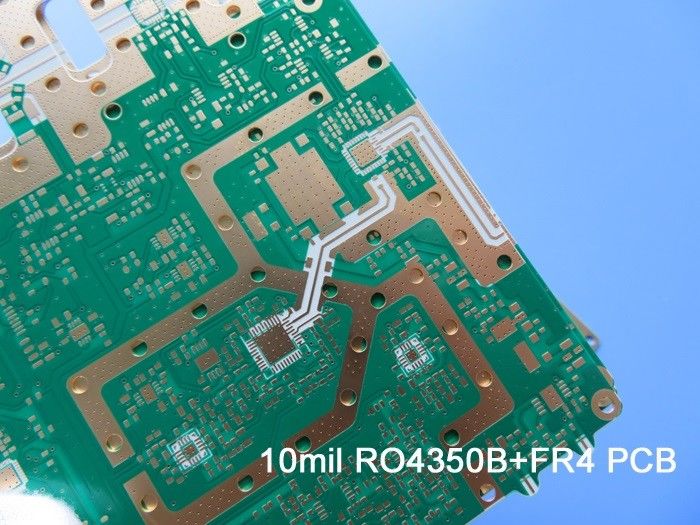

이 유형은 첫 번째보다 더 복잡합니다. 10mil RO4350B 코어는 동일합니다. 주요 차이점은 3 가지 유형의 블라인드를 포함한다는 것입니다. 사양은 다음과 같습니다:
기본 재료: RO4350B 10mil + FR4
층 수: 6층
타입: L1-L2, L1-L3, L1-L4을 통해 맹인
포맷: 82mm x 95mm = 1 타입 = 1 조각
표면 마감: 잠수 금
구리 무게: 외부층 35μm/ 내부층 35μm
용접 마스크 / 전설:
최종 PCB 높이: 1.4 mm
표준: IPC 6012 2급
포장: 20개의 패널은 배송을 위해 포장되어 있습니다.
진행 시간: 20 일
유효기간: 6개월

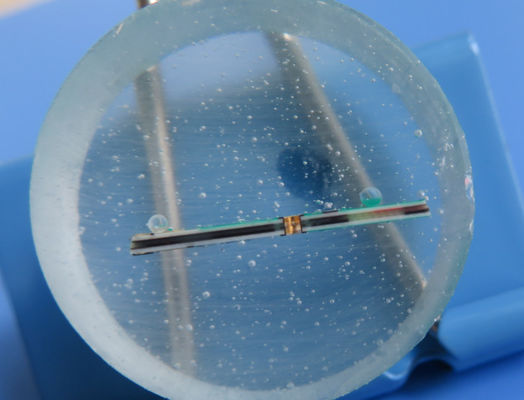

매우 유사한 제품, 내부 층은 구리 0.5 온스를 사용 합니다. 완성 PCB 두께는 1.0mm입니다. 다음에는 스택업과 마이크로섹톤입니다.
저기∙RO4350B 하이브리드 PCB의 많은 장점이 있습니다.
1) 모든 FR4 보드를 가진 스택업에 비해 신호 무결성 성능이 향상되었습니다.
2) 모든 소손실 재료를 가진 스택업에 비해 비용 절감
3) 엔지니어링 설계는 사전 생산에서 문제가 발생하지 않도록합니다.
4) ISO9000, ISO14001, IATF16949, UL 인증 공장
5) IPC 클래스 2 / IPC 클래스 3
응용 분야는 매우 광범위하며 아래와 같이 나열됩니다.
- 레이더 데이터 획득 변환기,
- 믹스트립 안테나,
- 타워에 장착된 부스터,
- 모듈 오실로스코프,
5G 안테나 등
읽어주셔서 감사합니다. RF PCB에 대한 문의는 환영합니다.
부록: PCB 데이터 시트
| PCB 크기 | 75 x 110mm=1PCS |
| 보드 타입 | 다층 PCB |
| 계층 수 | 6 층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 아니 |
| 레이어 스택 | 구리 ------- 35um ((1 온스) + 판 TOP 층 |
| 다이렉트릭 RO4350B 0.254mm (10 ml) | |
| 구리 ------- 35um ((1온스) | |
| PP+FR4+PP 0.695mm | |
| 구리 ------ 35um (1oz) | |
| FR-4 0.25mm | |
| 구리 ------ 35um (1oz) | |
| PP 0.21mm | |
| 구리 ------35um (1oz) | |
| 다이렉트릭 RO4350B 0.254mm (10 ml) | |
| 구리 ------- 35um ((1 온스) + 판 BOT 층 | |
| 기술 | |
| 최소한의 흔적과 공간: | 4 밀리 / 5 밀리 |
| 최소 / 최대 구멍: | 00.3mm / 2.0mm |
| 다른 구멍의 수: | 12 |
| 굴착 구멍 수: | 167 |
| 밀링된 슬롯의 수: | 0 |
| 내부 절단자 수: | 3 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 유리 에포시: | RO4350B Tg280°C, er<3.48로저스 코퍼레이션 FR-4 IT158 |
| 최종 포일 외부: | 10.5온스 |
| 최종 포일 내부: | 1온스 |
| PCB의 최종 높이: | 1.8mm ±0.18mm |
| 접착 및 코팅 | |
| 표면 마감 | 잠수 금 |
| 용접 마스크는 다음을 적용합니다. | 최고, 12마이크론 최소 |
| 솔더 마스크 색상: | 그린, PRS-2000GT600D, 타이요 공급 |
| 용접 마스크 종류: | LPSM |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | TOP |
| 부품 레전드 색상 | 흰색, IJR-4000 MW300, 타이요 브랜드 |
| 제조업체의 이름 또는 로고: | 보드에 표시된 지휘자와 다리 자유 영역 |
| VIA | 구멍 (PTH) 을 뚫고, 최소 크기는 0.3mm입니다. L1-L2, L3-L6를 통해 블라인드 |
| 발화성 등급 | UL 94-V0 승인 MIN |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
|
|
