높은 CTI 600V PCBHASL 및 카운터싱크 구멍이 있는 2.0mm FR-4로 제작됨
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참고용입니다.)
일반 소개

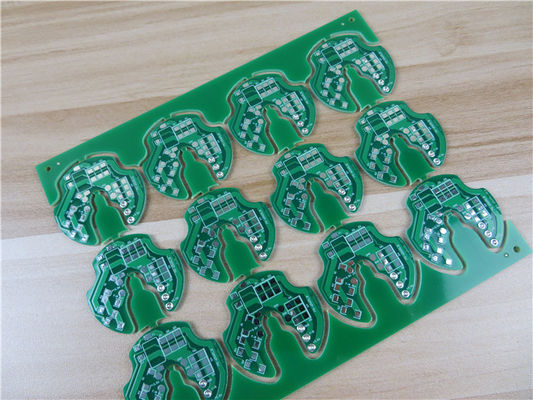

CTI 600V를 사용하여 FR-4 기판에 제작된 단면 회로 기판 유형입니다. 단순한 트랙, 녹색 솔더 마스크 및 흰색 실크스크린이 있는 2.0mm 두께의 PCB입니다. 패드 표면 마감은 열풍 레벨링, 무연 타입입니다. 트랙에 3개의 접시형 구멍이 정렬되어 있습니다. 패널에는 12개의 개별 보드가 포함되어 있습니다.
PCB 사양
| 목 | 설명 | 값 |
| 1. 라미네이트 | 재료 유형 | FR-4 CTI 600V |
| Tg | 135℃ | |
| 공급자 | KB | |
| 두께 | 1.9-2.0mm | |
| 2.도금두께 | 구멍 벽 | / |
| 외부 구리 | 41.09μm | |
| 내부 구리 | / | |
| 3.솔더 마스크 | 재료 유형 | TAIYO/ PSR-2000GT600D |
| 색상 | 녹색 | |
| 강성(연필 테스트) | 5시간 | |
| S/M 두께 | 20.11μm | |
| 위치 | 양면 | |
| 4. 컴포넌트 마크 | 재료 유형 | IJR-4000 MW300 |
| 색상 | 하얀색 | |
| 위치 | C/S | |
| 6. 신분증 | UL 마크 | 예 |
| 날짜 코드 | 2121 | |
| 위치 표시 | 납땜면 | |
| 7. 표면 마감 | 방법 | HASL 무연 |
| 주석 두께 | 6.57μm | |
| 8. 규범성 | RoHS 규제 | 좋아요 |
| 도달하다 | 좋아요 | |
| 9.환형 링 | 최소 선폭(mil) | 480만 |
| 최소 간격(밀) | 520만 | |
| 12. 기능 | 전기 테스트 | 100% 합격 |
| 13. 외관 | IPC 클래스 레벨 | IPC-A-600J &6012D 클래스 2 |
| 육안검사 | IPC-A-600J &6012D 클래스 2 | |
| 워프 및 트위스트 | 0.21% | |
| 14. 신뢰성 테스트 | 테이프 테스트 | 벗겨짐 없음 |
| 용매 테스트 | 벗겨짐 없음 | |
| 납땜성 테스트 | 265±5℃ | |
| 열 스트레스 테스트 | 288±5℃ | |
| 이온 오염 테스트 | 0.56μg/c㎡ |
응용
PDP, LCD, TV
냉장고
전원 공급 장치
세탁기
비교 추적 지수란 무엇입니까? (CTI)?
여기서 CTI는 가전제품이나 기타 고전압(110V, 220V) 전기기기에 널리 사용되는 동박적층판을 지칭하는 품질 품목입니다. PCB가 작업 환경에서 오염되어 PCB 표면의 트랙 갭에서 누출 또는 단락이 발생하고 열 방출 및 탄화가 발생하는 시뮬레이션 조건입니다.
실험 방법은 0.1% 염화암모늄 용액 50방울을 PCB 표면의 두 지점 사이에 연속적으로 30초씩 떨어뜨리고 고전압 AC 전류를 켜서 테스트하는 것입니다. 먼저 1A 전류를 생성하기 위해 300V를 시도합니다. 표면에 염화암모늄 용액이 있으므로 전류를 켠 후 열을 발생시키는 저항이 발생하고 용액이 천천히 증발합니다. 두 번째 방울을 50방울까지 떨어뜨려 PCB에 누출이 있는지 확인합니다. PCB의 연면거리가 0.1A이고 0.5초를 초과하면 불량으로 판단됩니다.
라미네이트의 CTI 품질은 외부에서 인가된 전압 값을 말하며 50방울의 실패가 발생하지 않았습니다. 위에서 언급한 300V가 통과되면 전압을 400V, 500V 또는 600V로 증가시켜 고장이 발생하기 전의 높은 값이 될 수 있습니다. 이것이 바로 라미나이트 CTI의 데이터입니다.
Bicheng은 고전압, 오물 및 습도가 높은 열악한 환경에서 작동하는 높은 CTI PCB(높은 CTI 600V FR-4 및 알루미늄 뒷면 소재)를 제공합니다.
IEC 112 표준에는 다음과 같이 3도가 있습니다.
| 비교 추적 지수(볼트) | 수업 |
| 600 <= CTI | 나 |
| 400 <= CTI < 600 | II |
| 175 <= CTI < 400 | IIIA |
| 100 <= CTI < 175 | IIIB |
IEC 표준에 따르면 CTI 등급의 기판이 작을수록 추적에 대한 저항력이 향상됩니다. 일반 FR-4 범위 175-225V
CTI 600V를 갖춘 FR-4의 데이터 시트
| 테스트 항목 | 시험방법 | 테스트 조건 | 단위 | 일반적인 값 |
| Tg | IPC-TM-650 2.4.25D | DSC | ℃ | 135 |
| Td | IPC-TM-650 2.4.24.6 | TGA(5% WL) | ℃ | 310 |
| T288 | IPC-TM-650 2.4.24.1 | TMA | 분 | 2 |
| T260 | IPC-TM-650 2.4.24.1 | TMA | 분 | 15 |
| 열 스트레스 | IPC-TM-650 2.4.13.1 | 288℃,솔더 딥 | 에스 | >100 |
| IPC-TM-650 2.4.24 | Tg 전 | ppm/℃ | 55 | |
| CTE(Z축) | IPC-TM-650 2.4.24 | Tg 이후 | ppm/℃ | 308 |
| IPC-TM-650 2.4.24 | 50-260℃ | % | 4.5 | |
| 유전율(1GHz) | IPC-TM-650 2.5.5.9 | C-24/23/50 | - | 4.5 |
| 손실 탄젠트(1GHZ) | IPC-TM-650 2.5.5.9 | C-24/23/50 | - | 0.017 |
| 체적 저항률 | IPC-TM-650 2.5.17.1 | C-96/35/90 | MΩ-cm | 5.0x108 |
| 표면 저항률 | IPC-TM-650 2.5.17.1 | C-96/35/90 | MΩ | 5.0x107 |
| 아크 저항 | IPC-TM-650 2.5.1 | D-48/50+D-0.5/23 | 에스 | 126 |
| 유전체 파괴 | IPC-TM-650 2.5.6 | D-48/50+D-0.5/23 | kV | >45 |
| 껍질 강도(1온스) | IPC-TM-650 2.4.8 | 288℃/10초 | N/mm [파운드/인치] | 1.8 [10.28] |
| 굴곡강도(LW/CW) | IPC-TM-650 2.4.4 | 에이 | Mpa | 550/450 |
| 수분 흡수 | IPC-TM-650 2.6.2.1 | D-24/23 | % | 0.1 |
| 가연성 | UL94 | C-48/23/50 | 평가 | V-0 |
| CTI | IEC60112 | 에이 | 평가 | PLC 0(>600V) |
Bicheng PCB 기능(FR-4) 2022
| 매개변수 | 값 |
| 레이어 수 | 1-32 |
| 기판 재료 | Tg135를 포함한 FR-4℃, Tg150℃, 높은 Tg 170℃, 높은 CTI>600V 등 |
| 최대 크기 | 비행 테스트: 900*600mm, 고정물 테스트 460*380mm, 테스트 없음 1100*600mm |
| 보드 외형 공차 | ±0.0059" (0.15mm) |
| PCB 두께 | 0.0157" - 0.3937"(0.40mm--10.00mm) |
| 두께 공차(T≥0.8mm) | ±8% |
| 두께 공차(t<0.8mm) | ±10% |
| 절연층 두께 | 0.00295" - 0.1969"(0.075mm--5.00mm) |
| 최소 트랙 | 0.003"(0.075mm) |
| 최소 공간 | 0.003"(0.075mm) |
| 외부 구리 두께 | 35μm~420μm(1oz~12oz) |
| 내부 구리 두께 | 17μm~420μm(0.5oz~12oz) |
| 드릴홀(기계식) | 0.0059" - 0.25"(0.15mm--6.35mm) |
| 완성홀(기계식) | 0.0039"-0.248"(0.10mm--6.30mm) |
| 직경공차(기계식) | 0.00295"(0.075mm) |
| 등록(기계식) | 0.00197"(0.05mm) |
| 종횡비 | 12:1 |
| 솔더 마스크 유형 | LPI |
| 민 솔더마스크 브릿지 | 0.00315"(0.08mm) |
| 최소 솔더마스크 클리어런스 | 0.00197"(0.05mm) |
| 플러그 비아 직경 | 0.0098" - 0.0236"(0.25mm--0.60mm) |
| 임피던스 제어 허용 오차 | ±10% |
| 표면 마감 | HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, 골드 핑거 |
|
|
