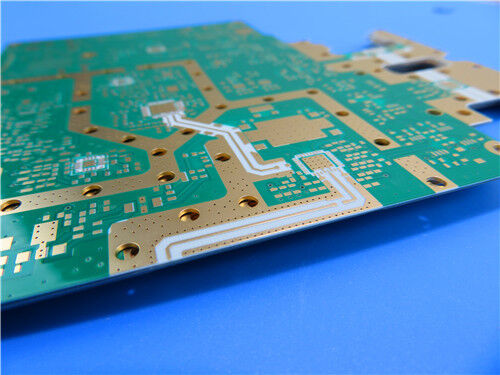

6층 RO4003C PCB 1.74mm 두께의 높은 TG 회로 IPC-클래스-3

이 맞춤형 6레이어하이브리드 견고한 PCBTg170℃ FR4 유전체 재료와 결합된 RO4003C 탄화수소 세라믹 기판을 채택합니다. 각 전도성 레이어에 1온스 마감 구리와 1.74mm 마감 라미네이션 두께를 갖춘 PCB는 흰색 범례와 경질 전해 금 도금이 적용된 양면 녹색 솔더 마스크를 특징으로 합니다. 크기는 127mm×103mm(1개, 프로세스 엣지 포함)이며 홀 구리 두께가 25μm인 IPC-Class-3 표준을 준수하며 L1-L2 및 L5-L6 블라인드 비아와 완전히 제어되는 임피던스 회로로 구성됩니다. 광대역 RF 및 마이크로파 전자 시스템을 위한 프리미엄 RF 성능과 표준 FR-4 처리성을 결합합니다.

PCB 사양


RO4003C 소재 소개
RO4003C는 프리미엄 고주파 성능과 저렴한 PCB 제조 비용을 갖춘 유리 강화 탄화수소 세라믹 열경화성 라미네이트입니다. 이는 표준 FR-4 제조 공정을 지원하여 기존 FR-4가 RF 전기 요구 사항을 충족할 수 없는 500MHz 이상에서 작동하는 고주파 회로를 지원합니다.

RO4003C는 초저온 유전 상수 계수와 넓은 주파수 범위에서 안정적인 Dk 성능을 갖추고 있습니다. 옵션인 LoPro® 구리 호일은 광대역 사용 시 삽입 손실을 최소화하는 데 도움이 됩니다. CTE 값은 구리 호일과 밀접하게 일치하므로 혼합 유전체 다층 PCB 구조의 치수 안정성이 뛰어납니다. 낮은 Z축 CTE는 심한 열충격에도 도금 홀 성능을 그대로 유지합니다. 280°C 이상의 Tg를 사용하면 전체 PCB 제조 열 사이클 전반에 걸쳐 안정적인 열 특성을 유지합니다.

PTFE 기반 고주파 기판과 달리 RO4003C는 전처리를 통한 특수한 나트륨 에칭이 필요하지 않습니다. 자동화된 PCB 처리 및 구리 스크러빙 장비와 호환되는 이 견고한 라미네이트는 동일한 전기 성능을 갖춘 1080 및 1674 유리 패브릭 변형과 함께 사용할 수 있습니다. IPC-4103 /10 사양을 준수하며 표준 RO4003C 기판을 직접 대체할 수 있는 자격을 갖춘 제품입니다.

핵심 소재 특징
낮은 고주파 유전 손실: RF 마이크로파 및 임피던스 제어 전송선을 위한 안정적인 전기 성능

뛰어난 유전 안정성: 다양한 온도 및 주파수 조건에서 Dk 변동 최소화

구리 일치 CTE: 높은 치수 안정성과 안정적인 홀 구리 구조를 위해 최적화된 X/Y/Z축 확장

매우 높은 열 저항: Tg>280°C, 다층 적층 및 열 순환 중에 안정적인 성능

FR-4 호환 공정: 에칭 처리를 통한 특수 PTFE가 필요하지 않아 전체 제조 비용이 절감됩니다.

맞춤형 구리 호일: 신호 삽입 손실을 줄이기 위한 LoPro® 로우 프로파일 호일 옵션

표준 준수: IPC-4103 /10 산업 사양을 준수합니다.

일반적인 응용 분야

• 광대역 RF 및 마이크로파 통신 회로
• 제어된 임피던스 전송선 및 신호 매칭 네트워크
• 상업용 레이더, 안테나 및 무선 트랜시버 모듈
• 기지국 무선 장치 및 무선 통신 인프라 장비
• 다층 혼합 유전체 고주파 PCB
• 고주파 감지 및 산업용 무선 주파수 장치
