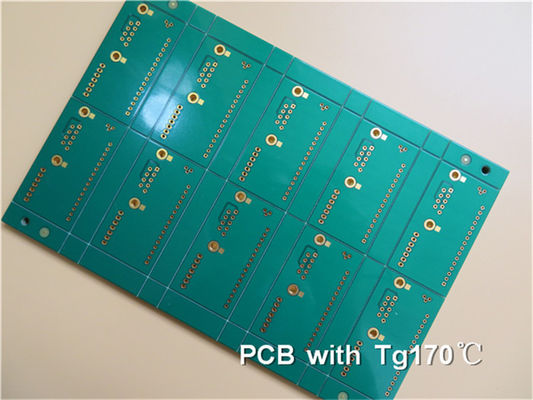

HASL 무연 표면 마감과 침지 금 FR4 높은 TG PCB

높은 Tg PCB 란 무엇입니까?

높은 PCB를 사용하면 어떤 이점이 있습니까?

유리전이온도(Tg)

수지 시스템의 열적 특성은 항상 °C로 표시되는 유리전이온도(Tg)로 특징지어집니다. 가장 일반적으로 사용되는 특성은 열팽창입니다. 온도에 따른 팽창을 측정하면 다음 그림과 같은 곡선을 얻을 수 있습니다. Tg는 팽창 곡선의 평평한 부분과 가파른 부분의 접선 교차점에 의해 결정됩니다. 유리전이온도 이하에서는 에폭시 수지는 단단하고 유리질입니다. 유리전이온도를 초과하면 부드럽고 고무 같은 상태로 변합니다.

가장 일반적으로 사용되는 유형의 에폭시 수지(FR-4 등급)의 경우 유리 전이 온도는 115~130°C 범위이므로 보드를 납땜할 때 유리 전이 온도를 쉽게 초과합니다. 보드는 Z축 방향으로 확장되고 구멍 벽의 구리에 응력을 가합니다. 에폭시 수지의 팽창은 Tg를 초과할 때 구리의 팽창보다 약 15~20배 더 큽니다. 이는 도금 관통 구멍의 벽 균열 위험이 있음을 의미하며, 구멍 벽 주위에 수지가 많을수록 위험이 더 커집니다. 유리 전이 온도 이하에서는 에폭시와 구리 사이의 팽창 비율이 3배에 불과하므로 여기서 균열 위험은 무시할 수 있습니다.

위에서 언급한 바와 같이, 높은 Tg PCB의 온도가 특정 영역까지 상승하면 기판은 "유리 상태"에서 "고무 상태"로 변하게 되며, 이때의 온도를 PCB 보드의 유리 전이 온도(Tg)라고 합니다. 즉, Tg는 기판이 단단하게 유지되는 최대 온도(°C)입니다. 즉, 일반 PCB의 기판 재료는 고온에서 부드러워지고, 변형되고, 녹을 뿐만 아니라 기계적, 전기적 특성도 급격히 저하됩니다(귀하의 제품에서 이런 일이 일어나는 것을 보고 싶지 않을 것입니다).

일반 보드의 Tg는 섭씨 130도 이상이고, 높은 Tg는 일반적으로 170도 이상이며, 중간 Tg는 약 150도 이상입니다. Tg ≥ 170°C인 PCB 보드를 일반적으로 높은 Tg PCB라고 합니다.

기판의 Tg를 높이면 PCB의 내열성, 내습성, 내화학성, 안정성 저항성 등의 특성이 향상되고 향상됩니다. Tg 값이 높을수록 특히 무연 공정에서 보드의 온도 저항이 좋아집니다. 요즘에는 High Tg가 더 널리 사용됩니다.

높은 Tg는 높은 내열성을 의미합니다. 전자 산업의 급속한 발전, 특히 컴퓨터로 대표되는 전자 제품의 고기능화, 고다층화 추세에 따라 PCB 기판 재료의 더 높은 내열성이 중요한 보증으로 요구됩니다. SMT, CMT로 대표되는 고밀도 패키지 기술의 등장과 발전으로 인해 PCB는 소형 비아, 미세 회로 및 박형화 경향 측면에서 고내열 지원과 점점 더 분리될 수 없게 되었습니다.

따라서 일반 FR-4와 Tg가 높은 FR-4의 차이점은 열 상태, 특히 흡습 후 가열되는 기계적 강도, 치수 안정성, 접착성, 수분 흡수, 열분해, 열팽창 및 기타 조건이 다르다는 것입니다. 높은 Tg 제품은 일반 PCB 기판 재료보다 분명히 우수합니다. 최근에는 고Tg PCB를 요구하는 고객이 해마다 증가하고 있습니다.
