S1000-2M 몰입 금 인쇄 회로 90Ohm 저항 제어 고 TG PCB

모크:	1PCS
표준 포장:	진공 부대+판지
배달 기간:	8-9일
지불 방법:	티/티
공급 능력:	달 당 5000PCS

세부 정보 정보

제품 설명

자세한 정보

원래 장소

브랜드 이름

Bicheng

UL, ISO9001, IATF16949

모델 번호

BIC-505.V1.0

FR-4 S1000-2M

PCB 두께:

1.63-1.68mm

구리 중량:

표면 마감:

HASL은 자유로와서 이릅니다

강조하다:

인쇄 회로 높은 TG PCB

90Ohm 임피던스 높은 TG PCB

IATF16949 높은 TG PCB

제품 설명

Immersion Gold 및 90옴 임피던스 제어 기능이 있는 S1000-2M에서 제작된 높은 Tg 인쇄 회로 기판(PCB)

(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)

간략한 소개

이것은 6mil/7mil, 6mil/10mil에서 레이어 3에 차동 임피던스가 있는 높은 Tg PCB 유형입니다.7mil/7mil 및 6mil/7mil 트랙/갭에서 레이어 4.고성능 및 낮은 CTE FR-4 S1000-2M으로 제작되었습니다.각 층에 1oz 구리가 포함된 6층 기판, HASL(열풍 납땜 수준) 및 녹색 납땜 마스크로 코팅되어 있습니다.V-cut이 적용된 개별 보드로 공급됩니다.배송을 위해 25개의 보드가 포장되어 있습니다.

애플리케이션

컴퓨터

연락

자동차 전자 등

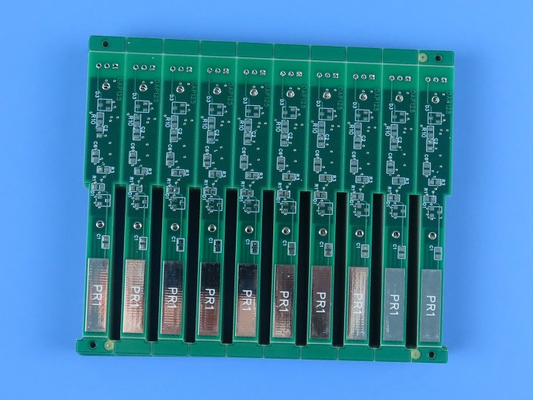

S1000-2M 몰입 금 인쇄 회로 90Ohm 저항 제어 고 TG PCB 0

PCB 매개변수

안건	설명	요구 사항	실제	결과
1. 라미네이트	재료 유형	FR-4 S1000-2M	FR-4 S1000-2M	ACC
	Tg	170℃	170℃	ACC
	공급업체	성이	성이	ACC
	두께	1.6±10% mm	1.63-1.68mm	ACC
2.도금 두께	구멍 벽	≥25μm	30.17μm	ACC
	외부 구리	35μm	41.09μm	ACC
	내부 구리	30μm	33.69μm	ACC
3.솔더 마스크	재료 유형	타이요/PSR-2000GT600D	타이요/PSR-2000GT600D	ACC
	색상	녹색	녹색	ACC
	강성(연필 테스트)	≥4H 이상	5시간	ACC
	S/M 두께	≥10 μm	20.11μm	ACC
	위치	양면	양면	ACC
4. 컴포넌트 마크	재료 유형	TAIYO/IJR-4000 MW300	IJR-4000 MW300	ACC
	색상	하얀색	하얀색	ACC
	위치	C/S	C/S	ACC
5. 박리 가능한 솔더 마스크	재료 유형
	두께
	위치
6. 식별	UL 마크	네	네	ACC
	날짜 코드	WWYY	0421	ACC
	위치 표시	땜납 측	땜납 측	ACC
7. 표면 마감	방법	HASL 무연	HASL 무연	ACC
	주석 두께	3-6μm	4.06μm	ACC
	니켈 두께
	금 두께
8. 규범성	RoHS	지침 2015/863/EU	확인	ACC
8. 규범성	도달하다	지침 1907/2006	확인	ACC
9.환형 링	최소선 너비(mil)	6백만	580만	ACC
9.환형 링	최소간격(mil)	5백만	520만	ACC
10.V 홈	각도
10.V 홈	잔여 두께
11. 베벨링	각도
11. 베벨링	키
12. 기능	전기 테스트	100% 합격	100% 합격	ACC
13. 외모	IPC 클래스 레벨	IPC-A-600J 및 6012D 클래스 2	IPC-A-600J 및 6012D 클래스 2	ACC
	육안 검사	IPC-A-600J 및 6012D 클래스 2	IPC-A-600J 및 6012D 클래스 2	ACC
	워프 앤 트위스트	≤0.7%	0.21%	ACC
14. 신뢰성 테스트	테이프 테스트	필링 없음	확인	ACC
	용매 시험	필링 없음	확인	ACC
	납땜성 시험	265 ±5℃	확인	ACC
	열응력 시험	288 ±5℃	확인	ACC
	이온 오염 테스트	≤ 1.56 µg/c㎡	0.56µg/c㎡	ACC

구멍 직경 측정(단위: mm), 공차: PTH±0.075;NPTH±0.05

구멍 코드	PTH	필수의	실제 값				결과
1	와이	0.375	0.375	0.400	0.400	0.375	ACC
2	와이	0.500	0.500	0.550	0.525	0.525	ACC
삼	와이	0.7*2.4	0.7*2.4	0.7*2.41	0.69*2.4	0.7*2.4	ACC
4	와이	0.625	0.625	0.600	0.625	0.600	ACC
5	와이	0.725	0.725	0.725	0.750	0.725	ACC
6	와이	0.900	0.925	0.900	0.900	0.900	ACC
7	와이	1.000	1.000	0.950	0.975	1.000	ACC
8	N	1.050	1.050	1.050	1.075	1.050	ACC
9	와이	1.300	1.300	1.300	1.325	1.325	ACC
10	와이	1.350	1.350	1.325	1.350	1.325	ACC
11	와이	1.575	1.575	1.600	1.600	1.575	ACC
12	와이	1.650	1.650	1.700	1.675	1.675	ACC
13	와이	1.700	1.700	1.750	1.725	1.725	ACC
14	와이	3.250	3.250	3.250	3.275	3.250	ACC
15	와이	3.450	3.450	3.400	3.425	3.450	ACC
16	와이	0.7*2.6	0.7*259	0.7*2.61	0.69*2.6	0.7*2.59	ACC

임피던스 테스트 보고서

샘플 번호	층	선의 폭(밀)±10%	줄 간격 (밀)±10%	임피던스 유형		필요한 값(옴)	용인	실제 값	결과
샘플 번호	층	선의 폭(밀)±10%	줄 간격 (밀)±10%	싱글 엔드	미분	필요한 값(옴)	용인	실제 값	결과
1	L3	6.000	7.000		V	90.00	±10%	93.59	ACC
	L3	6.000	10.000		V	100.00	±10%	102.33	ACC
	L4	7.000	7.000		V	90.00	±10%	88.99	ACC
	L4	6.000	7.000		V	90.00	±10%	90.76	ACC

S1000-2M 몰입 금 인쇄 회로 90Ohm 저항 제어 고 TG PCB 1
