| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |
| PCB 크기 | 250x130=1개 |
| 보드 유형 | 다층 PCB |
| 레이어 수 | 4개의 층 |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 예 |
| 레이어 스택업 | 구리 ------- 17.8um(0.5oz)+플레이트 TOP 레이어 |
| 프리프레그 0.203mm(8mil) 두께, FR-4 | |
| 구리 ------- 17.8um(0.5oz) 미드레이어 1 | |
| 코어 1.0mm(39mil) FR-4 | |
| 구리 ------- 17.8um(0.5oz) 미드레이어 2 | |
| 프리프레그 0.203mm(8mil) 두께, FR-4 | |
| 구리 ------- 17.8um(0.5oz)+플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 5.9밀 / 5.0밀 |
| 최소/최대 구멍 수: | 0.8mm / 3.85mm |
| 다양한 구멍 수: | 11 |
| 드릴 구멍 수: | 527 |
| 밀링된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어: | 상단 레이어에 15mil 트랙/12mil 공간을 갖춘 50ohm 동일 평면 임피던스 |
| 금손가락 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | FR-4 Tg170℃, er<5.4.IT-180, ITEQ 제공 |
| 외부 최종 포일: | 1온스 |
| 최종 포일 내부: | 0.5온스 |
| PCB의 최종 높이: | 1.6mm ±0.16 |
| 도금 및 코팅 | |
| 표면 마감 | 3μm 니켈 위에 금 침지(22.1% ) 0.05μm |
| 솔더 마스크 적용 대상: | 상단 및 하단, 최소 12미크론 |

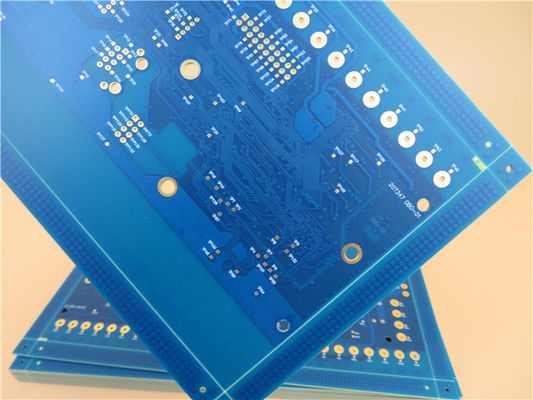

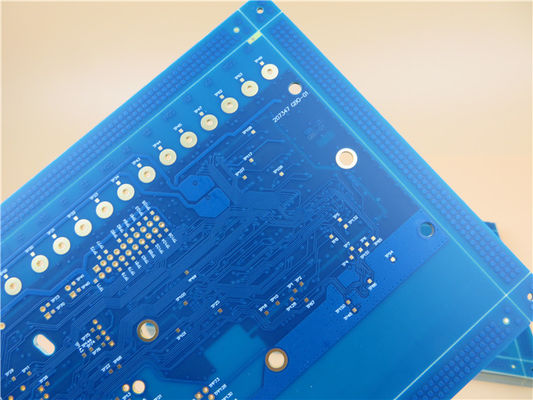

| 솔더 마스크 색상: | 매트 블루, KSM-6189BLM1 |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅, V홈 |
| 마킹 | |
| 구성요소 범례의 측면 | 상단과 하단. |
| 구성요소 범례의 색상 | 화이트, IJR-4000 MW300, Taiyo 브랜드 |
| 제조업체 이름 또는 로고: | 지휘자와 다리가 있는 자유 지역의 보드에 표시되어 있습니다. |
| 을 통해 | 도금 관통 구멍(PTH), 최소 크기 0.8mm. |
| 난연성 등급 | UL 94-V0 승인 최소. |
| 치수 공차 | |
| 개략 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공될 작품 유형 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 지역 | 전 세계적으로, 전 세계적으로. |
|
|
