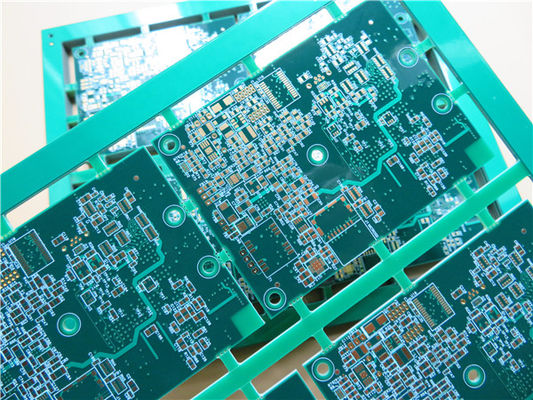

위성 시스템을 위한 그린 솔더 마스크와 차별적 임피던스 통제된 / 단일-단 Impedance/10 레이어 PCB 보드

Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB
Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB

큰 이미지 :  위성 시스템을 위한 그린 솔더 마스크와 차별적 임피던스 통제된 / 단일-단 Impedance/10 레이어 PCB 보드

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-475.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
기재: FR-4 레이어 총수: 10 층
PCB 두께: 1.6 밀리미터 ±0.16 PCB 사이즈: 199 X 170mm=4PCS
솔더 마스크: 녹색 실크 스트린: 백색
구리 중량: 1 온스 표면가공도: 침지 금
하이 라이트:

10 층 다층 인쇄 회로 기판 회로 Board

,

1.6mm 다층 인쇄 회로 기판 회로 Board

,

1.6mm 10 레이어 PCB


차별적 임피던스 통제된 PCB 단일-단 임피던스 회로판 10 층 PCB 보드 위성 시스템

1.1 일반 설명
이것은 10 층 구리와 위성 시스템의 적용을 위해 Tg 170' C로 FR-4 기판에 구축된 일종의 다층 인쇄 회로 기판입니다. 그것은 (타이요) 녹색 솔더 마스크에 하얀 실크 스트린(Taiyo)로 두꺼운 1.6 밀리미터고 패드 위의 침지 금입니다. 또한 이것은 50 오옴 단일-단 임피던스와 임피던스 통제된 PCB고 차별적 임피던스 제어와 97 오옴입니다. 기재는 패널 당 PCB 위로 4를 공급하는 ITEQ에서 왔습니다. 그들은 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 각각 25 패널은 출하를 위해 싸여집니다.

1.2 특징과 수익
260C의 최대 리플로우 온도로 자유 결사를 주도하세요
SMT 절차는 개정하도록 저항한 리플로우 납땜에 저항력이 있습니다.
신호라인은 완전히 끊임없이 계속되는 저임피던스를 형성합니다
스트릭트 WIP 점검과 작업 명령과 더불어 모니터링하는 것
UL, ISO14001, TS16949는 증명했습니다
혼란 없는, 상관적 애프터 서비스
시간에 맞게 배달 : >98%

위성 시스템을 위한 그린 솔더 마스크와 차별적 임피던스 통제된 / 단일-단 Impedance/10 레이어 PCB 보드 0

1.3 애플리케이션
GPS 추적 장치
GSM 신호 증폭기
자동차 계기판

1.4 매개 변수와 데이터 시트
PCB 사이즈 199 X 170mm=4PCS
보드형 다층 인쇄 회로 기판
층수 10 층
표면 고정 성분
구멍 구성 요소를 통하여
레이어 적층 구리 ------- 18 um(0.5oz)+plate 최상위 계층
프리프레그 0.1016 밀리미터 (4mil)
구리 ------- 35 um(1oz) 평평한 국민 총수요
FR-4 0.127 밀리미터 (5 밀리리터)
구리 ------- 18 um (0.5 온스) 신호 SIG1
프리프레그 0.127 밀리미터 (5mil)
구리 ------- 18 um (0.5 온스) 신호 SIG2
프리프레그 0.127 밀리미터 (5 밀리리터)
구리 ------- 35 um(1oz) 평평한 PWR
FR-4 0.330 밀리미터 (13mil)
구리 ------- 35 um(1oz) 평평한 국민 총수요
프리프레그 0.127 밀리미터 (5 밀리리터)
구리 ------- 18 um (0.5 온스) 신호 SIG3
프리프레그 0.127 밀리미터 (5 밀리리터)
구리 ------- 18 um (0.5 온스) 신호 SIG4
프리프레그 0.127 밀리미터 (5 밀리리터)
구리 ------- 35 um(1oz) 평평한 국민 총수요
프리프레그 0.1016 밀리미터 (4mil)
구리 ------- 35 um(1oz) 신호 BOT
기술
최소 추적과 공간 : 4 mil/4mil
최소 / 최대 홀 : 0.25/4.2 밀리미터
다른 홀의 숫자 : 15
보오링공의 수 : 850
분쇄 슬롯의 수 : 10
내부 컷 아웃의 수 : 0
임피던스 제어 : 예. 최상위 계층, 7.0 밀리리터 추적 50 오옴 단일 단부. 레이어 3 신호층, 4.0/4.0 밀리리터 트레이스 공간 차이 impedance = 91 오옴 ; 4.0/6.0 밀리리터 트레이스 공간 차이 impedance = 97 오옴.
골드 핑거의 수 : 0
판재
유리 에폭시 : FR-4 TG170C, 소포체<5>
마지막 포일 외부 : 1 온스
마지막 포일 내부의 : 1 온스
PCB의 최종 높이 : 1.6 밀리미터 ±0.16
도금과 코팅
표면가공도 3 um 니켈 에 침지 금 (30.1% ) 0.1 um
솔더 마스크는 다음에 적용됩니다 : 12 마이크론 최저치인 상단과 바닥
솔더 마스크 색 : 녹색이게, PSR-2000 KX700G, 타이요는 공급했습니다.
솔더 마스크 타입 : LPSM
윤곽 / 절단 라우팅, 인지 홀.
마킹
성분 전설에서 옆 상단과 바닥.
성분 전설의 컬러 하얗게, S-380W, 타이요는 공급했습니다.
제조사 이름 또는 로고 : 관리인에서 이사회에 표시했고, 무료 구역을 걸었습니다
를 통해 10 밀리리터를 통해 최소인 홀(PTH)를 통과하여 도금처리했습니다.
FLAMIBILITY 평가 UL 94-V0 승인 민.
치수 허용치
외형치수 : 0.0059"
이사회 도금 : 0.0029"
드릴 허용한도 : 0.002"
테스트 100% 전기시험 이전 출하
공급될 예술 작품의 타입 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등
서비스 지역 전세계에, 세계적으로.

위성 시스템을 위한 그린 솔더 마스크와 차별적 임피던스 통제된 / 단일-단 Impedance/10 레이어 PCB 보드 1

1.5 임피던스 PCB 임피던스 매치
회로판에서 신호 전송이 있다면 그것은 매끄럽게 송전단에서 최소에너지 손실의 조건하의 수신 단말까지 전해질 것으로 예상되고 수신 단말이 완전히 어떠한 반영 없이 그것을 흡수할 수 있습니다. 이런 종류의 전송을 달성하기 위해, 회로의 임피던스는 임피던스 매치라고 불리는인 송전단의 내부 임피던스를 충분한다
그래서 신호가 PCB에서 전해질 때, PCB 보드의 고유 음향 임피던스는 더 헤드와 테일 성분의 전자 임피이던스와 일치되어야 합니다. 일단 임피이던스 값이 허용한도를 초과하면, 불완전한 신호와 신호 왜곡의 결과가 되면서, 송신된 신호 에너지는 반영되 또는, 흩뿌려지 또는, 감쇄되 또는 연기됩니다.

고속 PCB 회로를 설계할 때 임피던스 매치는 설계 요소 중 하나입니다. 그러나, 임피이던스 값은 절대적으로 배선용 방식과 관련됩니다. 예를 들면, 표면층 또는 인너 레이어 상에 배선하든지 아니든지, 준거적 영향력 층 또는 접지층, 배선의 폭, PCB 물질, 기타 등등으로부터의 거리는 배선의 고유 음향 임피던스에 영향을 미칠 것입니다. 즉, 임피이던스 값이 단지 설계를 배선한 후 결정될 수 있는 반면에, 다른 PCB 제조들에 의해 생산된 고유 음향 임피던스는 또한 조금 다릅니다. 임피던스 불연속성의 배선용 레이아웃 조건은 회로모델의 제한으로 인해 완전히 일반적 시뮬레이션 소프트웨어에서 고려할 수 없거나 수치계산용알고리즘이 사용했습니다. 이 경우에, 직렬 저항기와 같은 단지 약간의 템니너터스가 불연속적 배선 임피던스의 효과를 완화하기 위해 계통도에 보유될 수 있습니다. 완전히 문제를 해결하기 위한 방법은 여전히 설계를 배선할 때 임피던스 불연속성의 발생을 회피하려 합니다.

위성 시스템을 위한 그린 솔더 마스크와 차별적 임피던스 통제된 / 단일-단 Impedance/10 레이어 PCB 보드 2
