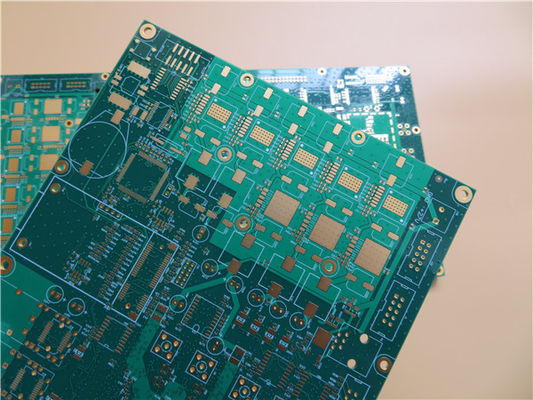

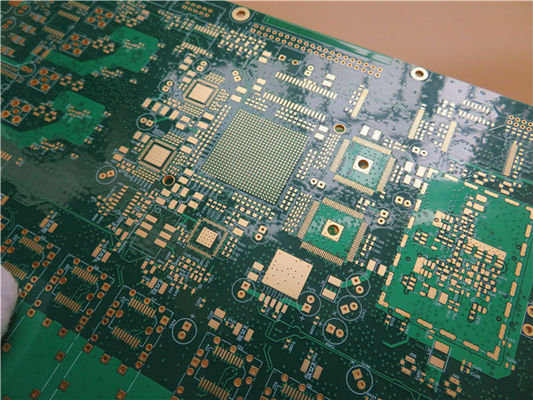

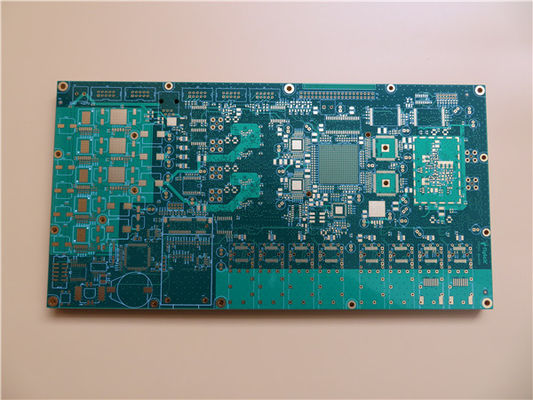

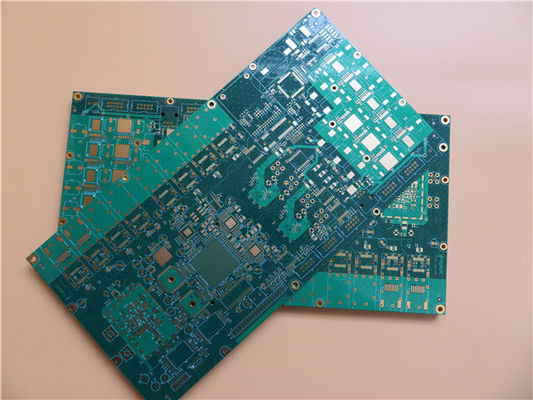

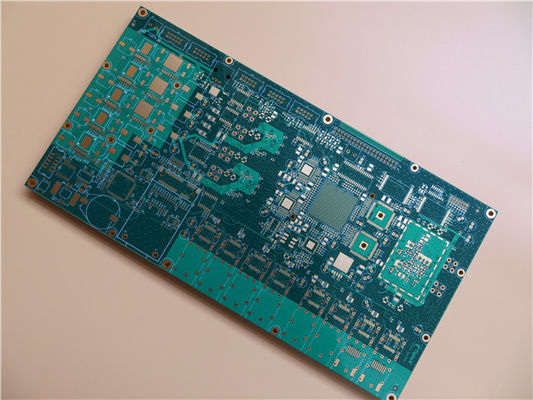

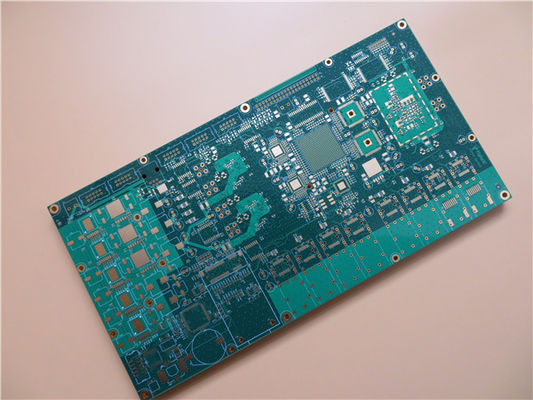

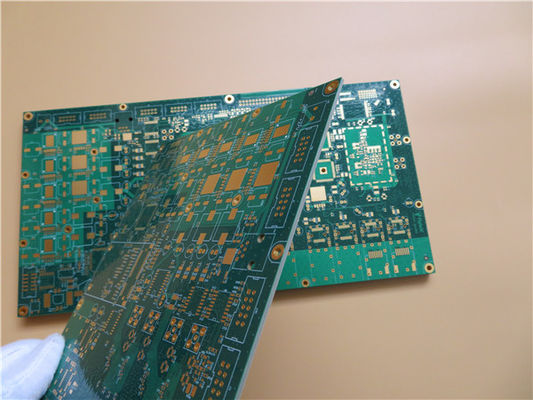

다층 PCB 높은 TG FR4 ENIG PLC 제어판을위한 자동차 인쇄 회로 보드

다층 PCB 높은 TG FR4 ENIG PLC 제어판을위한 자동차 인쇄 회로 보드

모크: 1 PC
가격: USD9.99-99.99
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-482.V1.0
원료:
FR-4
레이어 총수:
10층
PCB 두께:
20.0+/-10% MM
PCB 사이즈:
168.38 x 273.34mm=1마일
솔더 마스크:
녹색
실크 스트린:
하얀색
구리 중량:
1oZ
표면 마감:
ENIG
강조하다:

높은 TG 자동차 프린터 배선 기판

,

ENIG 자동차 프린터 배선 기판

,

ENIG 높은 TG PCB

제품 설명

다층 PCB 10 레이어 10 레이어 품질 회로 보드 PLC 제어 패널을 위해 높은 Tg FR-4에 구축

1.1 일반 설명
이것은 PLC 컨트롤의 적용을 위해 FR-4 Tg170 기판에 구축된 10층 인쇄 회로 보드입니다.녹색 용접 마스크에 흰색 실크 스크린과 패드에 몰입 금과 함께 두꺼운 0 mm기본 소재는 Shengyi에서 1개 업보드를 공급합니다. 그들은 IPC 6012 클래스 2에 따라 제조됩니다. 제공된 Gerber 데이터를 사용하여. 20개의 보드가 출하에 포장됩니다.

1.2 특징 및 혜택
높은 Tg (175 °C DSC) 및 뛰어난 열 신뢰성을 가진 산업 표준 재료.
부품 용접 과정에서 우수한 습화 및 구리 부식 방지 할 수 있습니다.
엔지니어링 설계는 사전 생산에서 문제가 발생하지 않도록합니다.
UL 인정 및 RoHS 지침을 준수

1.3 적용
USB 무선 어댑터
무선 라우터 리뷰
계단 논리
프로그래밍 가능한 컨트롤러

다층 PCB 높은 TG FR4 ENIG PLC 제어판을위한 자동차 인쇄 회로 보드 0

1.4 매개 변수 및 데이터 시트
항목 설명 컨텍스트
계층 수 10층 PCB 10층 판
보드 종류 다층 PCB 다층 PCB 보드
보드 크기 168.38 x 273.34mm=1마일 168.38 x 273.34mm=1마일
라미네이트 라미네이트 종류 FR4
공급자 쉐냐
Tg TG ¥170
마감 두께 20.0+/-10% MM
접착 두께 PTH Cu 두께 >20m
내부층 Cu 두께 1/10 오전
표면 Cu 두께 35 음
용접 마스크 소재 종류 LP-4G G-05
공급자 난 야
색상 녹색
단일 / 양쪽 양쪽
S/M 두께 >=10.0
3M 테이프 테스트 껍질 벗겨지지 않습니다
전설 소재 종류 S-380W
공급자 타이 요
색상 흰색
위치 양쪽
3M 테이프 테스트 껍질 벗기지 마
회로 추적 너비 (mm) 0.203+/-20%mm
구간 (mm) 0.203+/- 20%mm
확인 UL 표시 94V-0
회사 로고 QM2
날짜 코드 1017
표시 위치 CS
표면 처리 ENIG 니켈 100m"
2u"
신뢰성 검사 열 충격 시험 288±5°C, 10초, 3주기
용접 능력 시험 245±5°C
기능 전기 테스트 233+/-5°C
표준 IPC-A 600H 클래스 2, IPC_6012C 클래스 2   100%
외모 시각 검사 100%
워크와 트위스트 <= 0.75%
다른 것 V 절단 두께 0.4±0.1mm
30+/- 5
굴착 테이블 (mm) 아니 PTH/NPTH 크기
1 Y 0.500*1.00+/-0.075
2 Y 00.508+/-0.075
3 Y 00.610+/-0.075
4 N 0.700+/-0.075
5 Y 0.711+/-0.075
6 Y 0.914+/-0.075
7 N 1.118+/-0.075
8 N 1.219+/-0.075
9 N 1.524+/-0.075
10 N 1.600+/-0.075
11 Y 2.540+/-0.075
12 Y 20.997+/-0.075
13 N 3.500+/-0.075

1.5 제조용 설계 (6)
일련 번호 절차 항목 생산 능력
큰 부피 (S<100m2) 중간 부피 (S<10 m2) 프로토타입 ((S<1m2)
80 특별 허용 비행 탐사기의 보드 두께 테스트 00.6~4.0mm
81 비행 탐사 시험의 패널 크기 크기≤900X600mm, 제조 절차를 통해 작은 크기를 보상 할 수 있습니다.
82 펌프 시험 방법의 패널 크기 크기≤460X380mm, 제조 절차를 통해 작은 크기를 보상 할 수 있습니다.
83 펌프 테스트 방법의 판 두께 00.4-6.0mm
84 압축장치 구멍의 허용량 ±2mil
85 NPTH의 허용량 ±2mil
86 PCB 두께 허용량 1.0mm≥PCB 두께, 허용값 ±0.1mm;1.0mm≤PCB 두께, 허용값 ±10%
87 대저하 구멍의 깊이의 허용 ±0.2mm
88 실종 슬롯의 깊이 허용 ±0.2mm
89 최대 운송량 크기≤1200X600mm ((복면, 테스트가 필요하지 않습니다.)
90 크기≤1000X600mm ((다층, 시험이 필요하지 않습니다.)
91 최소 운송량 10x10mm
92 HASL의 PCB 두께 0.8-3.0mm ((0.5mm 미만의 구멍은 플러그 또는 마스크 텐트를 통해 사용해야합니다.)
93 HASL PCB 크기 크기≤600X460mm
94 PCB 두께 0.15~7.0mm
95 V 틈의 깊이 00.8-3.2mm
96 비연속 v-구조의 거리는 ≥7mm
97 최대 굴착 지름 크기≤6.5mm (6.5mm 이상의 구멍에 대한 카운터보어 또는 라우터 사용, 최소 허용도 ±0.1mm)
98 최대 반 sinks 지름 크기≤6.5mm Countersink counterbore 드릴 또는 라우터를 사용할 수 있습니다)
99 비벨 거리 크기 ≥11mm 크기 ≥5mm 크기 ≥5mm
100 벗겨질 수 있는 마스크의 두께 00.2-1.5mm ±0.15mm



다층 PCB 높은 TG FR4 ENIG PLC 제어판을위한 자동차 인쇄 회로 보드 1
