| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

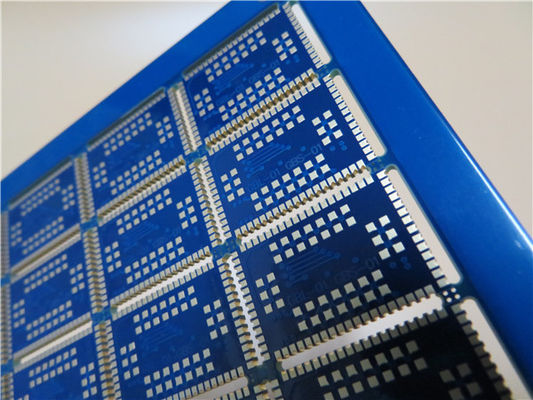

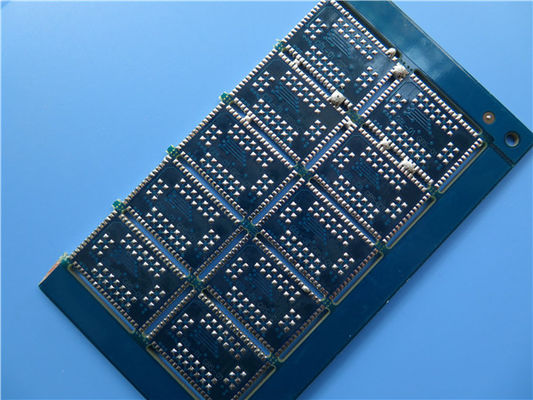

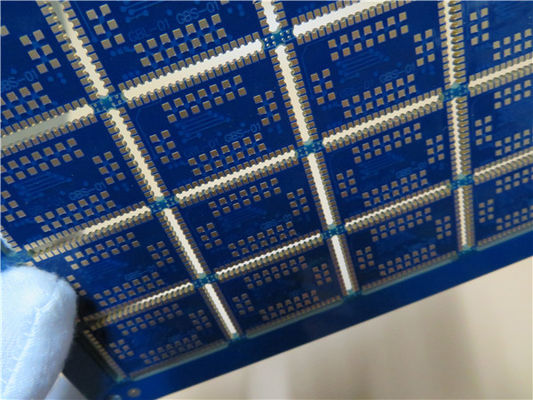

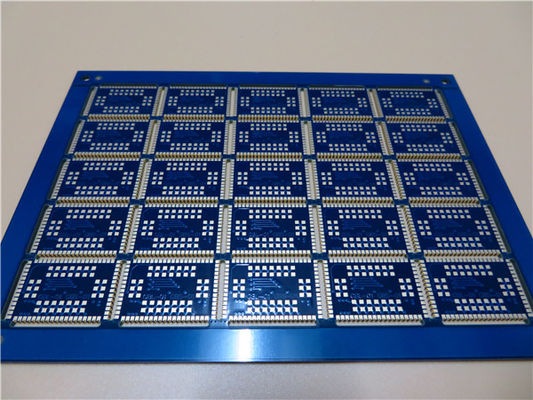

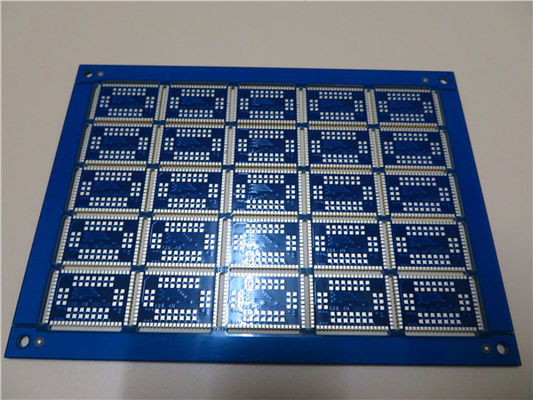

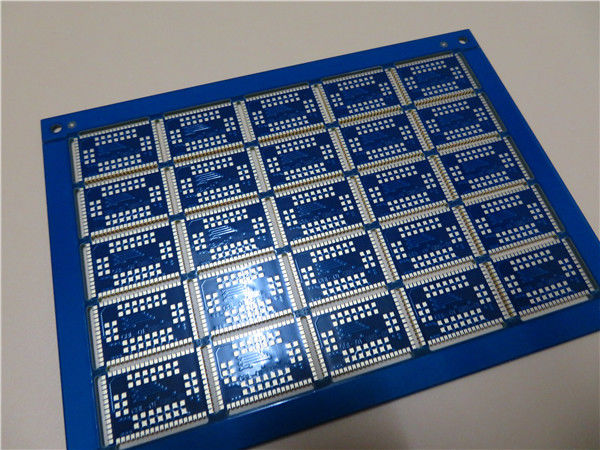

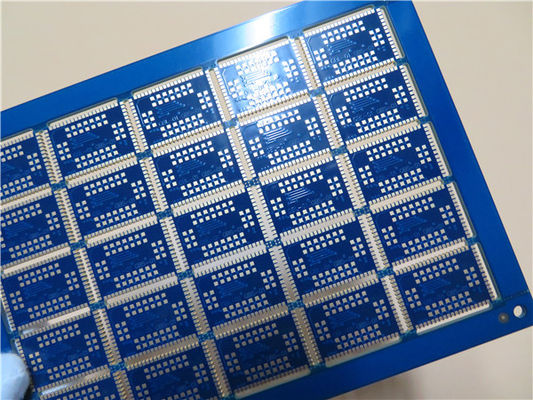

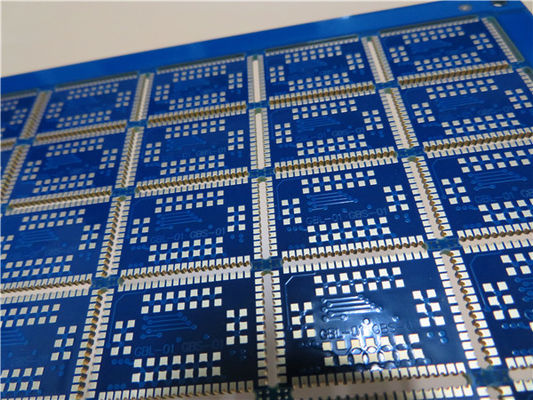

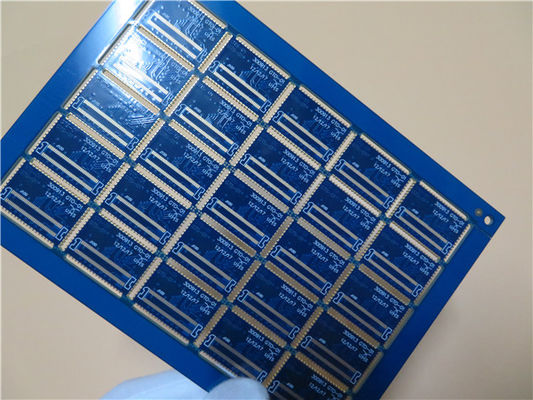

| PCB 사이즈 | 160.06 Ｘ 114.2mm=25PCS |
| 보드형 | 다층 인쇄 회로 기판 |
| 층수 | 4 층 PCB |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 예 |
| 레이어 적층 | 최상위 계층 --- 0.018 밀리미터 +plating |
| PP 2116 (54%) + 1080(64%)+2116(54%) | |
| 내부 층 1 --- 0.018 밀리미터 | |
| FR-4를 공동을 만드세요 --- 0.79 밀리미터 | |
| 내부 층 2 --- 0.018 밀리미터 | |
| PP 2116 (54%) + 1080(64%)+2116(54%) | |
| 바닥층 --- 0.018 밀리미터 +plating | |
| 기술 | |
| 최소 추적과 공간 : | 7.8 밀리리터 / 7.1 밀리리터 |
| 최소 / 최대 홀 : | 0.4 밀리미터 /3.175 밀리미터 |
| 다른 홀의 숫자 : | 5 |
| 보오링공의 수 : | 491 |
| 분쇄 슬롯의 수 : | 60 |
| 내부 컷 아웃의 수 : | 0 |
| 임피던스 제어 : | 0 |
| 골드 핑거의 수 : | 0 |
| 판재 | |
| 유리 에폭시 : | FR-4 Tg135C, S1141, 성이이 |
| 마지막 포일 외부 : | 1 온스 |
| 마지막 포일 내부의 : | 0.5 온스 |
| PCB의 최종 높이 : | 1.6 밀리미터 ±0.16 |
| 도금과 코팅 | |
| 표면가공도 | 3 um 니켈 에 침지 금 (22.5% ) 0.1 um |
| 솔더 마스크는 다음에 적용됩니다 : | 12 마이크론 최저치인 상단과 바닥 |
| 솔더 마스크 색 : | 온스태틱 푸른, R-500 BL |
| 솔더 마스크 타입 : | LPSM |
| 윤곽 / 절단 | 라우팅 |
| 마킹 | |
| 성분 전설에서 옆 | 상단과 바닥. |
| 성분 전설의 컬러 | 하얀, S-380W, 타이요 |
| 제조사 이름 또는 로고 : | 관리인에서 이사회에 표시했고, 무료 구역을 걸었습니다 |
| 를 통해 | 홀(PTH), 최소 0.3 사이즈 밀리미터를 통과하여 도금처리했습니다. |
| FLAMIBILITY 평가 | UL 94-V0 승인 민. |
| 치수 허용치 | |
| 외형치수 : | 0.0059" |
| 이사회 도금 : | 0.0029" |
| 드릴 허용한도 : | 0.002" |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
| 타입 | 정상적 생산 소요 시간 (1m2) | 빠른 생산 소요 시간 (1m2) |
| 2L | 5 일 | 1 일 |
| 4L | 5 일 | 2일이요 |
| 6L | 6 일 | 3일이요 |
| 8L | 7일입니다 | 4일이요 |
| 10L | 9 일 | 6 일 |
| 12L | 10일이요 | 6 일 |
| 14L | 13 일 | 7일입니다 |
| 16L | 14 일 | 7일입니다 |
| 18L | 15 일 | 9 일 |
| 20L | 16 일 | 10일이요 |
| 22L | 17 일 | 11 일 |
| 24L | 18 일 | 12 일 |
| 26L | 19 일 | 13 일 |
| 28L | 20 일 | 14 일 |
| 30L | 21 일 | 15 일 |
| 32L | 22 일 | 16 일 |
| >32 레이어 | 미결정 | 미결정 |
|
|
