| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

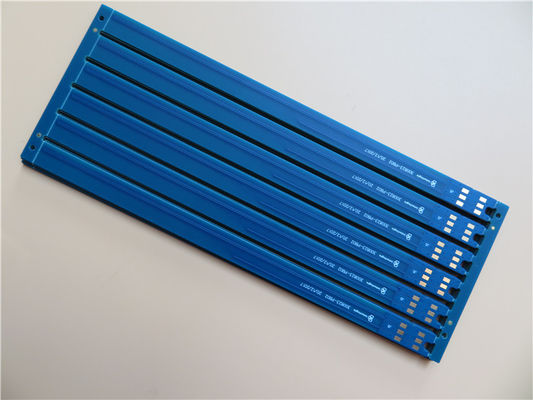

| PCB 사이즈 | 177 Ｘ 65 =6 업 |
| 보드형 | 두배는 PCB를 측면을 댔습니다 |
| 층수 | 2 층 |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 부정 |
| 레이어 적층 | 구리 ------- 18 um(0.5oz)+plate 최상위 계층 |
| FR-4 0.7 밀리미터 | |
| 구리 ------- 18 um(0.5oz)+plate BOT 레이어 | |
| 기술 | |
| 최소 추적과 공간 : | 15 밀리리터 / 6.5 밀리리터 |
| 최소 / 최대 홀 : | 0.3 밀리미터 / 3.5 밀리미터 |
| 다른 홀의 숫자 : | 2 |
| 보오링공의 수 : | 35 |
| 분쇄 슬롯의 수 : | 5 |
| 내부 컷 아웃의 수 : | 0 |
| 임피던스 제어 : | 부정 |
| 골드 핑거의 수 : | 0 |
| 판재 | |
| 유리 에폭시 : | FR-4 Tg150C, 소포체<5> |
| 마지막 포일 외부 : | 1 온스 |
| 마지막 포일 내부의 : | 0 온스 |
| PCB의 최종 높이 : | 0.8 밀리미터 ±0.08 |
| 도금과 코팅 | |
| 표면가공도 | 패드 10 Ｕ " 위의 선택적 하드골드 |
| 솔더 마스크는 다음에 적용됩니다 : | 12 마이크론 최저치인 상단과 바닥 |
| 솔더 마스크 색 : | 매트 청색, KSM-S6189BLM1 |
| 솔더 마스크 타입 : | LPSM |
| 윤곽 / 절단 | 라우팅, V-커트 |
| 마킹 | |
| 성분 전설에서 옆 | 상부 |
| 성분 전설의 컬러 | 백색, IJR-4000 MW300, 타이요 브랜드 |
| 제조사 이름 또는 로고 : | 관리인에서 이사회에 표시했고, 무료 구역을 걸었습니다 |
| 를 통해 | 도금된 철저한 홀(PTH), 최소 0.3 사이즈 밀리미터. |
| FLAMIBILITY 평가 | UL 94-V0 승인 민. |
| 치수 허용치 | |
| 외형치수 : | 0.0059" |
| 이사회 도금 : | 0.0029" |
| 드릴 허용한도 : | 0.002" |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
| 매개 변수 | 가치 |
| 레이어 총수 | 1-32 |
| 기판 물질 | FR-4 (높은 Tg 170, 높은 CTI>600V를 포함하여) ; 기초가 된 알루미늄 ; 기초가 된 구리 ; 로저스 RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 기타 등등 ; 로저스 RT / 듀로이드 5880, RT / 듀로이드 5870, RT / 듀로이드 6002, RT / 듀로이드 6010 기타 등등..; 타코닉 TLX-8, TLY-5, RF-35TC, TLF-35 기타 등등..; AD600 기타 등등인 아를롱 AD450 ; DK2.65 기타 등등인 PTFE F4B DK2.2..; 폴리이미드와 PET. |
| 최대 크기 | 비행 시험 : 900*600mm, 정착물 테스트 460*380mm, 어떤 테스트 1100*600mm |
| 이사회 개요 허용한도 | ±0.0059 " (0.15mm) |
| PCB 두께 | 0.0157 - 0.3937 (0.40mm--10.00 밀리미터) |
| 두께 허용한도(T≥0.8mm) | ±8% |
| 두께 허용한도(t<0.8mm) | ±10% |
| 단열재 층 두께 | 0.00295 - 0.1969 (0.075mm--5.00 밀리미터) |
| 최소 트랙 | 0.003 " (0.075mm) |
| 최소 공간 | 0.003 " (0.075mm) |
| 외부 구리 두께 | 35 um--420 um (1oz-12oz) |
| 안쪽 구리 두께 | 17 um--420 um (0.5oz - 12 온스) |
| (기계적인) 보오링공 | 0.0059 - 0.25 (0.15mm--6.35 밀리미터) |
| (기계적인) 끝난 홀 | 0.0039 -0.248 (0.10mm--6.30 밀리미터) |
| DiameterTolerance(Mechanical) | 0.00295 " (0.075mm) |
| (기계적인) 등록 | 0.00197 " (0.05mm) |
| 종횡비 | 12:1 |
| 솔더 마스크 타입 | LPI |
| 민 솔더 마스크 다리 | 0.00315 " (0.08mm) |
| 민 솔더 마스크 제거 | 0.00197 " (0.05mm) |
| 지름 를 경유하는 플러그 | 0.0098 - 0.0236 (0.25mm--0.60 밀리미터) |
| 임피던스 허용 오차 제어 | ±10% |
| 표면가공도 | HASL, HASL 레프트, ENIG, Imm 주석, Imm Ag, OSP, 골드 핑거 |
|
|
