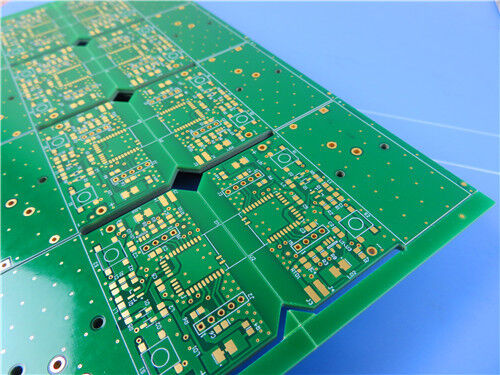

TU-872 SLK 고속 PCB 고 TG 다층 보드

12층 TU-872 SLK 고속 저손실 PCB는 프리미엄 TG200을 기반으로 고 신뢰성 다층 회로 보드입니다.FR-4 이 초고속 PCB는 현대 컴퓨팅, 네트워크,전기통신 전자 시스템첨단 TU-872 SLK 낮은 다이 일렉트릭 물질 쌓기 구조를 채택, 보드는 안정적인 전기 성능을 제공합니다, 최소한의 신호 손실,그리고 높은 계층 수를 가진 다층 애플리케이션에 뛰어난 열 및 기계적 내구성.

이 맞춤형 12층 PCB는 전문적인 이중 구리 두께 구조를 갖추고 있습니다: 안정적인 고전도와 견고한 신호 전송을 위해 1 온스 외부 구리 층, 그리고 0.5온스 안쪽 구리 층은 초미세 라인 라우팅과 고밀도 레이아웃을 지원합니다.완성 된 보드의 두께는 1.68mm에 도달하고 표준 차이는 155mm × 79.5mm입니다. 프로세스 가장자리를 포함하여 1 조각. 그것은 높은 신뢰성 몰입 금 표면 완화를 적용합니다.산화 저항성을 보장하기 위해 매트 그린 용접 마스크와 선명한 흰색 실크 스크린과 결합, 안정적인 굽힘, 그리고 정확한 부품 표시. 모든 구멍을 통해 솜 막과 전류 채우기 채우기 구조를 채택합니다.L3, L5, L10 및 L12 레이어, 이 TU-872 SLK PCB는 초저수 전송 손실과 일관된 임피던스 정확성으로 우수한 신호 무결성을 유지합니다.

정밀한 다층 저항 제어 사양

이 12층 고속 PCB는 주요 신호 계층의 단일 끝 및 미분 신호에 대한 엄격한 사용자 정의 임피던스 매칭을 지원합니다.정확한 선 너비와 간격 설계는 신호 반사를 제거, 크로스 스톡 및 파동 형태 왜곡, 고속 회로 무결성 요구 사항을 완전히 충족:

최상층:90Ω 임피던스 제어; 100Ω 디퍼셜 (4.9mil/5.5mil); 50Ω 단일 끝 (7mil)

3층:90Ω 임피던스 제어; 100Ω 차차 (4.5mil/4.7mil); 50Ω 단일 끝 (6mil)

5층:100Ω 차차 (5mil/6mil); 50Ω 단발 (9mil)

10층:85Ω 임피던스 제어 (8mil 선 너비)

12층:100Ω 차차 (5mil/5mil); 50Ω 단발 (7mil)

TU-872 SLK 는 무엇 인가?

TU-872 SLK는 높은 성능의 변형된 에포시 FR-4 라미네이트로 직물 E-글라스 섬유로 고속, 저손실 및 고주파 다층 PCB 설계에 맞게 제작되었습니다.그것은 낮은 다이 일렉트릭 상수를 제공합니다 (Dk < 4.0) 과 극저분산 요인 (Df < 0.010) 을 통해 고속 신호 약화, 지연 및 파형 왜곡을 최소화하기 위해 광범위한 주파수 범위에서 안정적인 Dk/Df 성능을 유지합니다.

독보적인 알릴 네트워크 화합물로 최적화 된 TU-872 SLK는 Z축 열 확장이 낮고 습도에 대한 저항이 뛰어나화학적 안정성 및 CAF 저항성표준 FR-4 공정과 납 없는 재공류와 완전히 호환되며, 높은 열 안정성과 신뢰할 수 있는 구멍 성능을 가진 높은 계층 PCB 생산에 적합합니다.상업용 고속 및 고주파 전자 애플리케이션을 위한 비용 효율적인 저손실 기판으로 작용합니다..

12층 TU-872 SLK 고속 PCB 사양

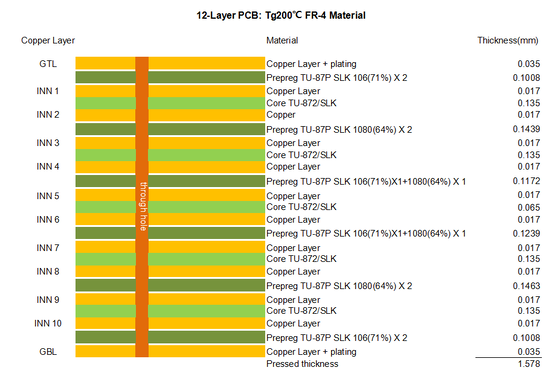

12층 TU-872 SLKPCB 스택업

TU-872 SLK 전형적인 응용 분야

라디오 주파수 시스템:저연속 RF 장비용 고주파 신호 수신 및 처리 보드

고성능 컴퓨팅 및 스토리지:서버 메인보드, 라인 카드, 백패널 및 고속 저장 회로 모듈

통신 및 기지 스테이션 하드웨어:통신 기지국 제어판, 신호 처리 및 전송 장치

네트워크 라우팅 장치:고속 산업 스위치, 사무실 라우터 및 광대역 단말장비

고속 다층 전자제품:고주파, 고온, 고 습도 작업 환경에 필요한 높은 계층 PCB
