| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

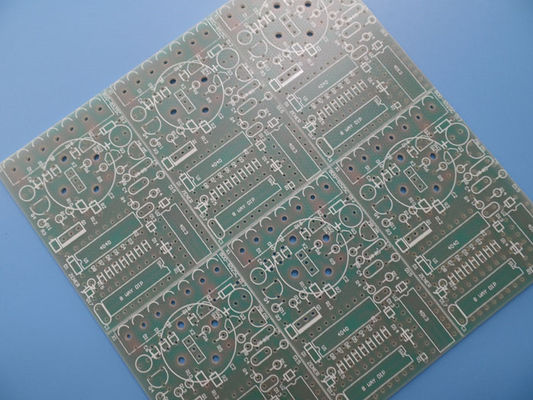

| PCB 사이즈 | 108.3x 110.6mm=6PCS |
| 보드형 | 편면 PCB |
| 층수 | 1 층 |
| 표면 고정 성분 | 부정 |
| 구멍 구성 요소를 통하여 | 예 |
| 레이어 적층 | 구리 ------- 35 um(1oz) 최상위 계층 |
| FR-4 1.5 밀리미터 | |
| 기술 | |
| 최소 추적과 공간 : | 7 mil/8.3mil |
| 최소 / 최대 홀 : | 0.4/5.54 밀리미터 |
| 다른 홀의 숫자 : | 9 |
| 보오링공의 수 : | 88 |
| 분쇄 슬롯의 수 : | 0 |
| 내부 컷 아웃의 수 : | 0 |
| 임피던스 제어 | 부정 |
| 판재 | |
| 유리 에폭시 : | FR-4 1.5 밀리미터, Tg>130C |
| 마지막 포일 외부 : | 1 온스 |
| 마지막 포일 내부의 : | 0 온스 |
| PCB의 최종 높이 : | 1.6 밀리미터 ±0.16 |
| 도금과 코팅 | |
| 표면가공도 | Sn>=2.54um, 레벨링(HASL)를 납땜질하는 공기를 뜨겁게 하고 자유로와서 이릅니다 |
| 솔더 마스크는 다음에 적용됩니다 : | 바닥, 12 마이크론 최저치 |
| 솔더 마스크 색 : | 해설 그린, 타이요 PSR-2000GT600D |
| 솔더 마스크 타입 : | LPSM |
| 윤곽 / 절단 | 라우팅 |
| 마킹 | |
| 성분 전설에서 옆 | 바닥 |
| 성분 전설의 컬러 | 하얗게, IJR-4000 MW300, 타이요는 공급했습니다. |
| 제조사 이름 또는 로고 : | 어떤 특수한 요구 사항 |
| 를 통해 | 비 홀(npth)를 통하여 도금됩니다 |
| FLAMIBILITY 평가 | UL 94-V0 승인 민. |
| 치수 허용치 | |
| 외형치수 : | 0.0059 " (0.15mm) |
| 이사회 도금 : | 0.0030 " (0.076mm) |
| 드릴 허용한도 : | 0.002 " (0.05mm) |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
|
|
