2 온스 구리와 이중 레이어 2.4 밀리미터 의학 장비 PCB

Dual Layer 2.4mm Medical Equipment PCB With 2oz Copper
Dual Layer 2.4mm Medical Equipment PCB With 2oz Copper Dual Layer 2.4mm Medical Equipment PCB With 2oz Copper Dual Layer 2.4mm Medical Equipment PCB With 2oz Copper Dual Layer 2.4mm Medical Equipment PCB With 2oz Copper Dual Layer 2.4mm Medical Equipment PCB With 2oz Copper Dual Layer 2.4mm Medical Equipment PCB With 2oz Copper Dual Layer 2.4mm Medical Equipment PCB With 2oz Copper Dual Layer 2.4mm Medical Equipment PCB With 2oz Copper

큰 이미지 :  2 온스 구리와 이중 레이어 2.4 밀리미터 의학 장비 PCB

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-493.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
기재: FR-4 레이어 총수: 2 층
PCB 두께: 2.4 밀리미터 ±0.2 PCB 사이즈: 65.5 X 33.75mm=1PCS
솔더 마스크: 그린 실크 스트린: 백색
구리 중량: 2 온스 표면가공도: 침지 금
하이 라이트:

2 온스 의학 장비 PCB

,

2.4mm 의학 장비 PCB

,

2.4mm 이중 레이어 PCB



두꺼운 PCB 2.4 밀리미터 회로판 이중 레이어 PCB 보드는 SATA 항공사를 위한 2 온스 구리로 FR-4를 토대로 했습니다

제품 프로파일
1.1 일반 설명
이것은 극소 SATA 캐리어 보드의 적용을 위해 Tg 150' C로 FR-4 기판에 구축된 일종의 2 온스 양면 배밀도 디스켓 PCB입니다. 그것은 패드에 녹색 솔더 마스크 (타이요)과 침지 금 (4 마이크로 인치 금)에 하얀 실크 스트린(Taiyo)로 2.4 밀리미터 두껍습니다. 기재는 단면 인쇄 회로 기판을 공급하는 ITEQ에서 왔습니다. 그들은 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 각각 20 패널은 출하를 위해 싸여집니다.

1.2 특징과 수익
바른 낮은 수분 흡수와 더 좋은 CAF 저항과 중간 Tg 기판
높은 납땜성, 회로판의 어떤 스트레싱과 PCB 표면의 더 적은 오염.
ISO9001, ISO14001, UL은 공장을 제조하는 것 증명했습니다.
30000 평방미터 달 역량
전문적이고 숙련된 엔지니어들
12 시간 인용
대량 생산 능력

1.3 애플리케이션
경보 시스템
장거리 와이파이 안테나
PLC 프로그래밍 지침서
모듈 오실로스코프
광섬유 수신장치

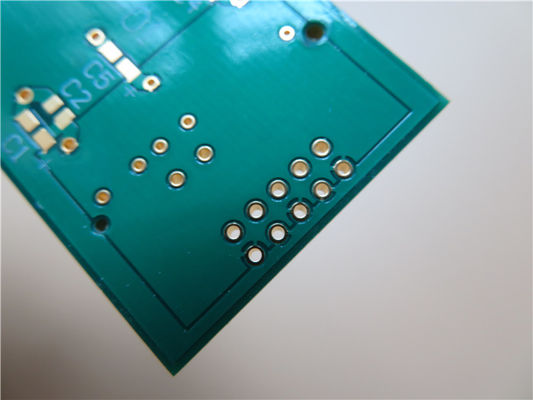

2 온스 구리와 이중 레이어 2.4 밀리미터 의학 장비 PCB 0

1.4 매개 변수와 데이터 시트
PCB 사이즈 65.5 X 33.75mm=1PCS
보드형 양면 배밀도 디스켓 PCB
층수 2 층
표면 고정 성분
구멍 구성 요소를 통하여
레이어 적층 구리 ------- 52.5 um(1.5oz)+plate 최상위 계층
FR-4 2.3 밀리미터
구리 ------- 52.5 um(1.5oz)+plate BOT 레이어
기술
최소 추적과 공간 : 23 밀리리터 / 7.7 밀리리터
최소 / 최대 홀 : 0.7 밀리미터 / 3.2 밀리미터
다른 홀의 숫자 : 6
보오링공의 수 : 23
분쇄 슬롯의 수 : 0
내부 컷 아웃의 수 : 0
임피던스 제어 : 부정
골드 핑거의 수 : 0
판재
유리 에폭시 : FR-4 Tg150C, 소포체<5>
마지막 포일 외부 : 2 온스
마지막 포일 내부의 : 2 온스
PCB의 최종 높이 : 2.4 밀리미터 ±0.2
도금과 코팅
표면가공도 3 um 니켈 에 침지 금 (12.1% ) 0.1 um
솔더 마스크는 다음에 적용됩니다 : 12 마이크론 최저치인 상단과 바닥
솔더 마스크 색 : 녹색이게, PSR-2000GT600D, 타이요는 공급했습니다.
솔더 마스크 타입 : LPSM
윤곽 / 절단 라우팅
마킹
성분 전설에서 옆 상단과 바닥.
성분 전설의 컬러 백색, IJR-4000 MW300, 타이요 브랜드
제조사 이름 또는 로고 : 관리인에서 이사회에 표시했고, 무료 구역을 걸었습니다
를 통해 도금된 철저한 홀(PTH), 최소 0.7 사이즈 밀리미터.
FLAMIBILITY 평가 UL 94-V0 승인 민.
치수 허용치
외형치수 : 0.0059"
이사회 도금 : 0.0029"
드릴 허용한도 : 0.002"
테스트 100% 전기시험 이전 출하
공급될 예술 작품의 타입 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등
서비스 지역 전세계에, 세계적으로.

2 온스 구리와 이중 레이어 2.4 밀리미터 의학 장비 PCB 1
