| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

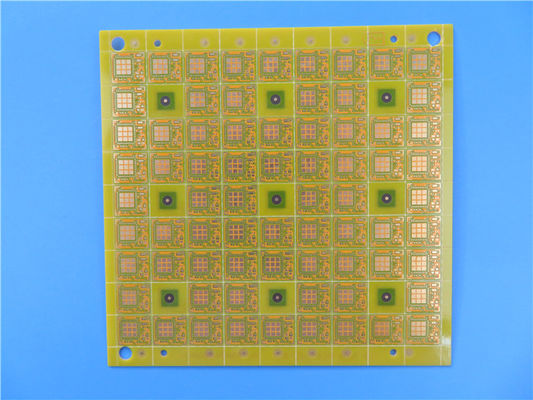

| PCB 사이즈 | 100 Ｘ 105mm=72PCS |
| 보드형 | 다층 인쇄 회로 기판 |
| 층수 | 4 층 |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 부정 |
| 레이어 적층 | 구리 ------- 18 um(0.5oz)+plate 최고 CS |
| 4 밀리리터 프리프레그 | |
| 구리 ------- 18대 um(0.5oz) 국민 총수요 비행기 | |
| 5 밀리리터 FR-4 | |
| 구리 ------- 18대 um(0.5oz) PWR 비행기 | |
| 4 밀리리터 프리프레그 | |
| 구리 ------- 18대 um(0.5oz) PWR 비행기 | |
| 기술 | |
| 최소 추적과 공간 : | 4 mil/4mil |
| 최소 / 최대 홀 : | 0.3/2.50 밀리미터 |
| 다른 홀의 숫자 : | 31 |
| 보오링공의 수 : | 2315 |
| 분쇄 슬롯의 수 : | 0 |
| 내부 컷 아웃의 수 : | 0 |
| 임피던스 제어 | 부정 |
| 판재 | |
| 유리 에폭시 : | FR-4, ITEQ IT140 TG>135, 소포체<5> |
| 마지막 포일 외부 : | 1 온스 |
| 마지막 포일 내부의 : | 0.5 온스 |
| PCB의 최종 높이 : | 0.52-0.56mm |
| 도금과 코팅 | |
| 표면가공도 | 3 um 니켈 (14.9% 지역) 에 침지 금 0.025 um |
| 솔더 마스크는 다음에 적용됩니다 : | 12 마이크론 최저치인 상단과 바닥 |
| 솔더 마스크 색 : | 노랑색, 타이요 PSR-2000GT600D |
| 솔더 마스크 타입 : | LPSM |
| 윤곽 / 절단 | 라우팅 |
| 마킹 | |
| 성분 전설에서 옆 | 어떤 실크 스트린 필수의. |
| 성분 전설의 컬러 | 어떤 실크 스트린 필수의. |
| 제조사 이름 또는 로고 : | 어떤 실크 스트린 필수의. |
| 를 통해 | 도금된 철저한 홀(PTH), 안에 패드를 통해 그리고 CS와 PS를 계속 완성하는 것을 통해, 바이아스는 눈에 보이지 않아야 합니다. |
| FLAMIBILITY 평가 | UL 94-V0 승인 민. |
| 치수 허용치 | |
| 외형치수 : | 0.0059 " (0.15mm) |
| 이사회 도금 : | 0.0030 " (0.076mm) |
| 드릴 허용한도 : | 0.002 " (0.05mm) |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
|
|
