제품 상세 정보:
결제 및 배송 조건:
|
| 모재: | 고온 수지 | 레이어 수: | 더블 레이어, 다층, 하이브리드 PCB |
|---|---|---|---|
| PCB 두께: | 0.5mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm | PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 그린, 블랙, 매트 블랙, 블루, 매트 블루, 옐로우, 레드 등 | 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm), 3oz(105µm) |
| 표면 마무리: | 베어 구리, HASL, ENIG, OSP, 침수 주석, 침수 은 등.. | ||
| 하이 라이트: | 수지 백플레인 Pcb 회로 기판,0.6mm 두께 Pcb 회로 기판,IATF16949 Pcb 회로 기판 |
||

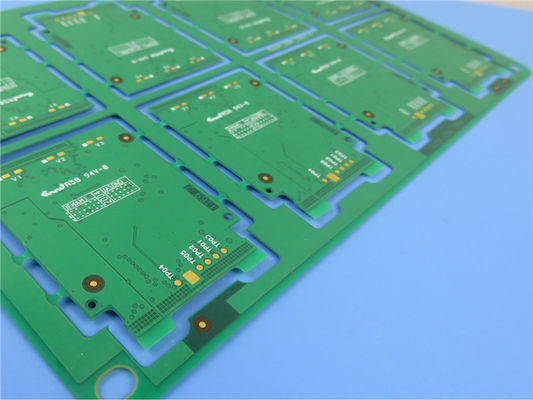

TU-883 기판 및 TU-883P 프리프레그 다층 TU-883 PCB의 저손실 인쇄 회로 기판(PCB)
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)
일반적인 설명
ThunderClad 2(TU-883)는 고성능 수지를 기반으로 하는 매우 낮은 손실 범주의 재료입니다.이 소재는 일반 직조 E-유리로 강화되었으며 고속 저손실, 무선 주파수 및 무선 애플리케이션을 위해 매우 낮은 유전 상수 및 유전 손실 계수 수지 시스템으로 설계되었습니다.ThunderClad 2 재료는 환경 보호 무연 공정에 적합하며 FR-4 공정과도 호환됩니다.ThunderClad 2 라미네이트는 또한 우수한 내습성, 개선된 CTE, 우수한 내화학성, 열 안정성 및 CAF 내성을 나타냅니다.
애플리케이션
무선 주파수
백플레인, 고성능 컴퓨팅
라인 카드, 스토리지
서버, 통신, 기지국, 사무실 라우터
성능 및 처리 이점
우수한 전기적 특성
4.0 미만의 유전 상수
0.005 미만의 손실 계수
주파수 및 온도에 대한 안정적이고 평평한 Dk/Df 성능
수정된 FR-4 프로세스와 호환 가능
우수한 내습성 및 무연 리플로우 공정 호환 가능
향상된 z축 열팽창
CAF 방지 기능
우수한 스루홀 및 납땜 신뢰성
할로겐 프리
당사의 PCB 기능(TU-883)
| PCB 재질: | 고온 수지 |
| 지정: | TU-883 |
| 유전 상수: | 1GHz에서 3.60 |
| 레이어 수: | 더블 레이어, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm), 3oz(105µm) |
| PCB 두께: | 0.5mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 그린, 블랙, 매트 블랙, 블루, 매트 블루, 옐로우, 레드 등 |
| 표면 마무리: | 베어 구리, HASL, ENIG, OSP, 침수 주석, 침수 은 등.. |
| 기술: | HDI, 비아 인 패드, 임피던스 제어, 블라인드 비아/매립 비아, 에지 도금, BGA, Countsunk 홀 등 |
TU-883의 일반적인 속성
| 일반적인 값 | 테스트 조건 | 투기 | |
| 열의 | |||
| Tg(DMA) | 220 °C | ||
| TG(TMA) | 170 °C | E-2/105+des | 해당 없음 |
| Td(TGA) | 420 °C | ||
| CTE z축 α1 | 35ppm/°C | 사전 Tg | < 60ppm/°C |
| CTE z축 α2 | 240ppm/°C | 포스트 Tg | < 300ppm/°C |
| CTE z축 | 2.50% | 50 ~ 260°C | < 3.0% |
| 열 응력, 솔더 플로트, 288°C | > 60초 | NS | > 10초 |
| T-260 | > 60분 | > 30분 | |
| T-288 | > 60분 | E-2/105+des | > 15분 |
| T-300 | > 60분 | ||
| 가연성 | 94V-0 | E-24/125+des | 94V-0 |
| 전기 같은 | |||
| 유전율(RC63%) | |||
| 1GHz(SPC 방식) | 3.60 | ||
| 5GHz(SPC 방식) | 3.58 | C-24/23/50 | 해당 없음 |
| 10GHz(SPC 방식) | 3.57 | ||
| 손실 탄젠트(RC63%) | |||
| 1GHz(SPC 방식) | 0.0030 | ||
| 5GHz(SPC 방식) | 0.0037 | C-24/23/50 | 해당 없음 |
| 10GHz(SPC 방식) | 0.0046 | ||
| 체적 저항 | > 1010 MΩ•cm | C-96/35/90 | > 106 MΩ•cm |
| 표면 저항 | > 108 MΩ | C-96/35/90 | > 104 MΩ |
| 전기 강도 | > 40KV/mm | - | > 30KV/mm |
| 절연 파괴 전압 | > 50KV | - | > 40KV |
| 기계 | |||
| 영률 | |||
| 워프 방향 | 28GPa | NS | 해당 없음 |
| 채우기 방향 | 26GPa | ||
| 굴곡 강도 | |||
| 세로 | > 60,000psi | NS | > 60,000psi |
| 거꾸로 | > 50,000psi | NS | > 50,000psi |
| 껍질 강도, 1.0 oz.구리 포일 | 4~6파운드/인치 | NS | > 4파운드/인치 |
| 수분 흡수 | 0.08% | E-1/105+des+D-24/23 | < 0.8% |
