| 모크: | 1PCS |
| 표준 포장: | 진공 부대 + 판지 |
| 배달 기간: | 8-9일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |
간략 한 소개

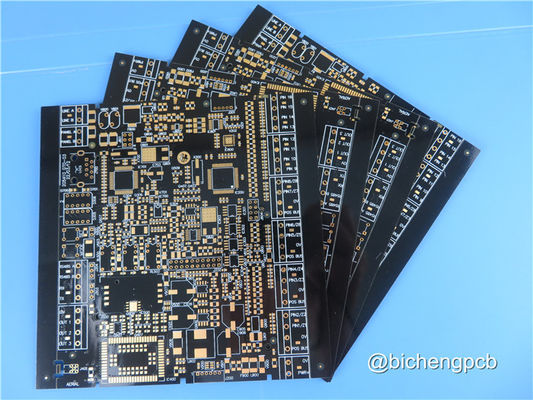

이 유형의 4층 회로 보드는 Megtron6 (M6) R-5775G 고속 저손실 물질로 구성되어 있습니다. 1 온스 구리 무게와 검은 용접 마스크가 위쪽과 아래쪽 모두에 인쇄되어 있습니다.패드는 전기가 없는 니켈과 몰입 금 (ENIG) 으로 접힌다.50개의 보드마다 진공으로 포장되어 있습니다.
PCB 사양
| PCB 크기 | 95 x 96mm=1위 |
| 보드 타입 | 다층 PCB |
| 계층 수 | 4층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 네 |
| 레이어 스택 | 구리 ------- 17um ((0.5 온스) + 판 TOP 층 |
| 프리프레그 | |
| 구리 ------- 18um ((0.5 온스) | |
| R-5775G 0.25mm | |
| 구리 ------- 18um ((0.5 온스) | |
| 프리프레그 | |
| 구리 ------- 17um ((0.5 온스) + 판 BOT 층 | |
| 기술 | |
| 최소한의 흔적과 공간: | 4 밀리 / 4 밀리 |
| 최소 / 최대 구멍: | 0.3mm / 6.0mm |
| 다른 구멍의 수: | 2 |
| 굴착 구멍 수: | 6 |
| 밀링된 슬롯의 수: | 1 |
| 내부 절단자 수: | 아니 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 유리 에포시: | R-5775G |
| 최종 포일 외부: | 10.0온스 |
| 최종 포일 내부: | 00.5온스 |
| PCB의 최종 높이: | 0.8mm ±0.1 |
| 접착 및 코팅 | |
| 표면 마감 | 잠수 금 22% |
| 용접 마스크는 다음을 적용합니다. | 상층과 하층 |
| 솔더 마스크 색상: | 검은색 |
| 용접 마스크 종류: | 쿠앙슈운 |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | 최상층 |
| 부품 레전드 색상 | 흰색 |
| 제조업체의 이름 또는 로고: | 제1호 |
| VIA | 구멍 (PTH) 을 통과하여 접착하여 최소 크기가 0.3mm입니다. |
| 발화성 등급 | 94V-0 |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
다층 PTH PCB의 제조 과정 (충분)
(1) 소재 깎기
(2) 내부층 건조 필름
(3) 내부 층 에치
(4) AOI 1
(5) 블랙 산화
(6). 밀링 도표 프레임
(7) 내부층 부착
(8) PTH 1
(9). 안층 건조 필름
(10) 패턴 접착 1
(11) 채우기
(12) 외층 굴착
(13) PTH 2
(14) 패턴 접착 2
(15) 외층 건조 필름
(16) 구리 틴 전기 접착
(17) 껍질 벗기 및 발각
(18) AOI 2
(19) 용접 마스크
(20). 실크 스크린 인쇄
(21) 표면 완화
(22) 전기 시험
(23) 프롤리 콘투어링
(24) FQC
(25) 포장
(26) 배달
주요응용 프로그램:
안테나 (자동차 밀리미터 파동 레이더, 기지국)
ICT 인프라 장비
측정기
슈퍼 컴퓨터
능력
2500-3000개의 종류를 매달
서비스 영역
북아메리카, 오세아니아, 동남아시아, 동유럽, 아프리카, 라틴아메리카, 서유럽, 북유럽, 중남아시아, 중동
|
|
