마이크로파 합성 유전체 RF PCB 보드 1.0mm 양면 PCB

마이크로파 합성 유전체 RF PCB 보드 1.0mm 양면 PCB

모크: 1개
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 일로 일합니다
지불 방법: 전신환
공급 능력: 한달에 5000PCS
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-183.V1.0
원료:
마이크로 웨브 복합 다이 일렉트릭 물질
레이어 총수:
양면 배밀도 디스켓 PCB, 다층 인쇄 회로 기판, 하이브리드 PCB
PCB 두께:
00.8mm±0.05, 1.0mm±0.05, 1.2mm±0.05, 1.5mm±0.06, 2.0mm±0.075, 3.0mm±0.1, 4.0mm±0.1, 5.0mm±0.12, 6.0m
PCB 사이즈:
≤400mm X 500mm
솔더 마스크:
녹색, 검은, 푸른, 노란, 빨간 기타 등등.
구리 중량:
0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um)
표면 마감:
나동선, HASL, ENIG, 이머젼 실버, 침적식 주석, OSP 기타 등등..
강조하다:

유전체 RF PCB 보드

,

1.0mm 양면 PCB

,

전자 레인지 복합 RF PCB 보드

제품 설명

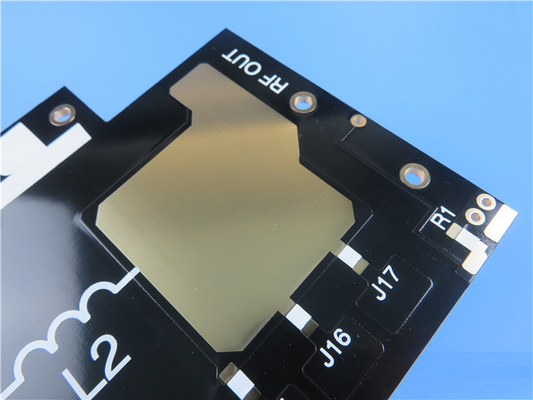

ਵਾਂ글링 TP-1/2 고주파 PCB 대안 고-Dk RF PCB DK10, DK22 인쇄 회로 보드

(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)



일반 설명

TP-1/2은 양쪽에서 매끄럽고 깔끔하며, 전체적으로 얼룩, 스크래치 및 덩어리가 없습니다. PCB 제조에 사용되는 화학적 발각 방법은 안정적인 변압 성질을 제공합니다.다이 일렉트릭 상수는 안정적이며 DK는 회로 설계 요구 사항에 따라 3 ~ 22 범위 내에서 선택적으로 될 수 있습니다.작동 온도는 -100°C+150°C입니다.



구리와 기판 사이의 껍질 강도는 세라믹 기판의 진공 필름 코팅보다 더 신뢰할 수 있습니다. 이 기판은 고객에게 쉽게 회로 처리를 제공하도록 설계되었습니다.생산의 높은 통과율특히, 제조 비용은 세라믹 기판보다 훨씬 낮습니다.



우리는 항공기 충돌 방지 시스템, GPS 안테나, 마이크로 스트립 패치 안테나, 수동 부품 (필터, 커플러, 전력 분기), 위성 부품에서 그 응용을 찾을 수 있습니다.



마이크로파 합성 유전체 RF PCB 보드 1.0mm 양면 PCB 0



우리의 능력 (TP-1/2)

PCB 재료: 마이크로 웨브 복합 다이 일렉트릭 물질
명칭: TP-1/2
다이렉트릭 상수: 10.0
분산 요인 0.001 10GHz
계층 수: 이면 PCB, 다층 PCB, 하이브리드 PCB
구리 무게: 0.5oz (17μm), 1oz (35μm), 2oz (70μm)
PCB 두께: 00.8mm±0.05, 1.0mm±0.05, 1.2mm±0.05, 1.5mm±0.06, 2.0mm±0.075, 3.0mm±0.1, 4.0mm±0.1, 5.0mm±0.12, 6.0mm±0.12, 10.0mm±0.2
PCB 크기: ≤400mm × 500mm
용접 마스크: 녹색, 검은색, 파란색, 노란색, 빨간색 등
표면 마감: 비친 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP 등



왜 우리 를 선택 합니까?

1ISO9001, ISO14001, IATF16949, ISO13485, UL 인증

218년 이상의 고주파 PCB 경험

3소량 주문이 가능합니다, MOQ가 필요하지 않습니다.

4우리는 열정, 규율, 책임감, 정직의 팀입니다.

5배송 시간: >98%, 고객 불만 비율: <1%

6.16000m2 작업장, 한 달에 30000m2 생산 및 한 달에 PCB의 8000 종류;

7강력한 PCB 기능이 연구 개발, 판매 및 마케팅을 지원합니다.

8IPC 클래스 2 / IPC 클래스 3



TP-1/2 전형적 값

이름 시험 조건 단위 가치
밀도 정상 상태 g/cm3 10.0~2.9
수분 흡수 20±2의 증류 물에 담그면°C24시간 동안 % ≤0.02
껍질 강도 정상 상태 N/cm ≥6
습도와 온도가 번갈아지는 환경에서: N/cm ≥4
작동 온도 고저온도 캐비닛 °C -100+150(처리 온도는 200 °C를 넘지 않아야 합니다.°C)
열전도성 -55~288°C W /m /k 0.6
CTE 온도 상승 96°C시간당   < 6×10-5
축소 요인 끓는 물에 2시간 % 0.0004
표면 저항성 500V DC 정상 상태 M.Ω ≥1×107
500V DC 일정한 습도와 온도 M.Ω ≥1×105
부피 저항성 정상 상태 MΩ.cm ≥1×109
일정한 습도와 온도   ≥1×106
표면 다이 일렉트릭 강도 정상 상태 Kv/mm ≥ 15
일정한 습도와 온도   ≥ 12
다이 일렉트릭 상수 10GHz εr 36, 9.6, 10.2, 10.5, 11, 16, 20, 22(±2%)(DK는 사용자 정의 될 수 있습니다)
분산 요인 10GHz Tgδ(εr 3-11) ≤1×10-3
Tgδ(εr 12-22) ≤1.5×10-3



마이크로파 합성 유전체 RF PCB 보드 1.0mm 양면 PCB 1



상품
제품 세부 정보
마이크로파 합성 유전체 RF PCB 보드 1.0mm 양면 PCB
모크: 1개
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 일로 일합니다
지불 방법: 전신환
공급 능력: 한달에 5000PCS
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-183.V1.0
원료:
마이크로 웨브 복합 다이 일렉트릭 물질
레이어 총수:
양면 배밀도 디스켓 PCB, 다층 인쇄 회로 기판, 하이브리드 PCB
PCB 두께:
00.8mm±0.05, 1.0mm±0.05, 1.2mm±0.05, 1.5mm±0.06, 2.0mm±0.075, 3.0mm±0.1, 4.0mm±0.1, 5.0mm±0.12, 6.0m
PCB 사이즈:
≤400mm X 500mm
솔더 마스크:
녹색, 검은, 푸른, 노란, 빨간 기타 등등.
구리 중량:
0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um)
표면 마감:
나동선, HASL, ENIG, 이머젼 실버, 침적식 주석, OSP 기타 등등..
최소 주문 수량:
1개
포장 세부 사항:
진공 bags+Cartons
배달 시간:
8-9 일로 일합니다
지불 조건:
전신환
공급 능력:
한달에 5000PCS
강조하다

유전체 RF PCB 보드

,

1.0mm 양면 PCB

,

전자 레인지 복합 RF PCB 보드

제품 설명



ਵਾਂ글링 TP-1/2 고주파 PCB 대안 고-Dk RF PCB DK10, DK22 인쇄 회로 보드

(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)



일반 설명

TP-1/2은 양쪽에서 매끄럽고 깔끔하며, 전체적으로 얼룩, 스크래치 및 덩어리가 없습니다. PCB 제조에 사용되는 화학적 발각 방법은 안정적인 변압 성질을 제공합니다.다이 일렉트릭 상수는 안정적이며 DK는 회로 설계 요구 사항에 따라 3 ~ 22 범위 내에서 선택적으로 될 수 있습니다.작동 온도는 -100°C+150°C입니다.



구리와 기판 사이의 껍질 강도는 세라믹 기판의 진공 필름 코팅보다 더 신뢰할 수 있습니다. 이 기판은 고객에게 쉽게 회로 처리를 제공하도록 설계되었습니다.생산의 높은 통과율특히, 제조 비용은 세라믹 기판보다 훨씬 낮습니다.



우리는 항공기 충돌 방지 시스템, GPS 안테나, 마이크로 스트립 패치 안테나, 수동 부품 (필터, 커플러, 전력 분기), 위성 부품에서 그 응용을 찾을 수 있습니다.



마이크로파 합성 유전체 RF PCB 보드 1.0mm 양면 PCB 0



우리의 능력 (TP-1/2)

PCB 재료: 마이크로 웨브 복합 다이 일렉트릭 물질
명칭: TP-1/2
다이렉트릭 상수: 10.0
분산 요인 0.001 10GHz
계층 수: 이면 PCB, 다층 PCB, 하이브리드 PCB
구리 무게: 0.5oz (17μm), 1oz (35μm), 2oz (70μm)
PCB 두께: 00.8mm±0.05, 1.0mm±0.05, 1.2mm±0.05, 1.5mm±0.06, 2.0mm±0.075, 3.0mm±0.1, 4.0mm±0.1, 5.0mm±0.12, 6.0mm±0.12, 10.0mm±0.2
PCB 크기: ≤400mm × 500mm
용접 마스크: 녹색, 검은색, 파란색, 노란색, 빨간색 등
표면 마감: 비친 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP 등



왜 우리 를 선택 합니까?

1ISO9001, ISO14001, IATF16949, ISO13485, UL 인증

218년 이상의 고주파 PCB 경험

3소량 주문이 가능합니다, MOQ가 필요하지 않습니다.

4우리는 열정, 규율, 책임감, 정직의 팀입니다.

5배송 시간: >98%, 고객 불만 비율: <1%

6.16000m2 작업장, 한 달에 30000m2 생산 및 한 달에 PCB의 8000 종류;

7강력한 PCB 기능이 연구 개발, 판매 및 마케팅을 지원합니다.

8IPC 클래스 2 / IPC 클래스 3



TP-1/2 전형적 값

이름 시험 조건 단위 가치
밀도 정상 상태 g/cm3 10.0~2.9
수분 흡수 20±2의 증류 물에 담그면°C24시간 동안 % ≤0.02
껍질 강도 정상 상태 N/cm ≥6
습도와 온도가 번갈아지는 환경에서: N/cm ≥4
작동 온도 고저온도 캐비닛 °C -100+150(처리 온도는 200 °C를 넘지 않아야 합니다.°C)
열전도성 -55~288°C W /m /k 0.6
CTE 온도 상승 96°C시간당   < 6×10-5
축소 요인 끓는 물에 2시간 % 0.0004
표면 저항성 500V DC 정상 상태 M.Ω ≥1×107
500V DC 일정한 습도와 온도 M.Ω ≥1×105
부피 저항성 정상 상태 MΩ.cm ≥1×109
일정한 습도와 온도   ≥1×106
표면 다이 일렉트릭 강도 정상 상태 Kv/mm ≥ 15
일정한 습도와 온도   ≥ 12
다이 일렉트릭 상수 10GHz εr 36, 9.6, 10.2, 10.5, 11, 16, 20, 22(±2%)(DK는 사용자 정의 될 수 있습니다)
분산 요인 10GHz Tgδ(εr 3-11) ≤1×10-3
Tgδ(εr 12-22) ≤1.5×10-3



마이크로파 합성 유전체 RF PCB 보드 1.0mm 양면 PCB 1
