제품 상세 정보:
결제 및 배송 조건:
|
| 기재: | 세라믹 채움, 유리 강화 탄화수소 | 레이어 총수: | 양면 배밀도 디스켓 PCB, 다층 인쇄 회로 기판, 하이브리드 PCB |
|---|---|---|---|
| Pcb 두께: | 20 밀리리터 (0.508mm), 30 밀리리터 (0.762mm), 60 밀리리터 (1.524mm ) | PCB 사이즈: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. | 구리 중량: | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) |
| 표면가공도: | 나동선, HASL, ENIG, 이머젼 실버, 침적식 주석, OSP 기타 등등.. | ||
| 하이 라이트: | UL 인쇄 RF PCB 보드,60mil 안테나 RF PCB 보드,유리 강화 탄화수소 RF PCB |
||

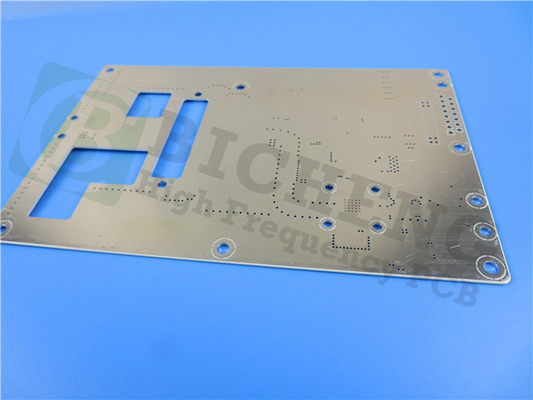

RO4533 고주파 인쇄 회로 기판 Rogers 20mil 30mil 60mil 안테나 RF PCB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
일반적인 설명
RO4533 고주파 라미네이트, 세라믹 충전, 유리 강화 탄화수소 기반 소재는 Rogers Corporation의 비용 대비 성능 소재이며 안테나 시장의 특정 요구 사항을 충족하도록 특별히 설계 및 제조되었습니다.유전 상수는 3.3이고 손실 탄젠트(Df)는 10GHz에서 측정 시 0.0025입니다.이러한 값을 통해 안테나 설계자는 신호 손실을 최소화하면서 상당한 이득 값을 실현할 수 있습니다.따라서 모바일 인프라 마이크로스트립 안테나 애플리케이션에 필요한 뛰어난 수동 상호변조 응답을 제공합니다.
보다 일반적인 PTFE 안테나 기술에 대한 저렴한 대안이므로 설계자가 안테나의 가격과 성능을 최적화할 수 있습니다.RO4533 유전체 재료의 수지 시스템은 이상적인 안테나 성능에 필요한 특성을 제공하도록 설계되었습니다.X 및 Y 방향의 열팽창 계수(CTE)는 구리와 비슷합니다.우수한 CTE 정합은 인쇄 회로 기판 안테나의 스트레스를 줄여줍니다.
기능 및 이점
1. 저손실 0.0025, 낮은 Dk 3.3, 낮은 PIM 응답: 광범위한 애플리케이션 사용
2. 열경화성 수지 시스템: 표준 PCB 제작과 호환 가능
3. 우수한 치수 안정성: 패널 크기가 클수록 수율 향상
4. 균일한 기계적 성질 : 취급시 기계적 형태 유지
5. 높은 열전도율: 파워 핸들링 향상
일반적인 애플리케이션:
1. 셀룰러 인프라 기지국 안테나
2. WiMAX 안테나 네트워크
당사의 PCB 기능(RO4533)
| 기판 재료: | 세라믹 충전, 유리 강화 탄화수소 |
| 지정: | RO4533 |
| 유전 상수: | 3.3 |
| 소산 계수 | 0.0025 10GHz |
| 레이어 수: | 양면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm) |
| 기판 두께: | 20mil(0.508mm), 30mil(0.762mm), 60mil(1.524mm) |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 그린, 블랙, 블루, 옐로우, 레드 등 |
| 표면 마무리: | 벌거 벗은 구리, HASL, ENIG, 침수은, 침수 주석, OSP 등 |
RO4533 일반적인 값
| 재산 | RO4533 | 방향 | 단위 | 상태 | 시험 방법 |
| 유전 상수, 어 프로세스 | 3.3 ± 0.08 | 지 | - | 10GHz/23℃2.5GHz | IPC-TM-650,2.5.5.5 |
| 소산 계수 | 0.002 | 지 | - | 2.5GHz/23℃ | IPC-TM-650, 2.5.5.5 |
| 0.0025 | 10GHz/23℃ | ||||
| PIM(일반) | -157 | - | dBc | 반사된 43dBm 스윕 톤 | Summitek 1900b PIM 분석기 |
| 유전체 강도 | >500 | 지 | V/밀 | 0.51mm | IPC-TM-650, 2.5.6.2 |
| 치수 안정성 | <0.2 | X,Y | mm/m (밀/인치) | 식각 후 | IPC-TM-650, 2.4.39A |
| 열팽창 계수 | 13 | 엑스 | ppm/℃ | -55 ~ 288℃ | IPC-TM-650, 2.4.41 |
| 11 | 와이 | ||||
| 37 | 지 | ||||
| 열 전도성 | 0.6 | - | W/(mK) | 80℃ | ASTM C518 |
| 수분 흡수 | 0.02 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| TG | >280 | - | ℃TMA | ㅏ | IPC-TM-650, 2.4.24.3 |
| 밀도 | 1.8 | - | gm/센티미터삼 | - | ASTM D792 |
| 구리 박리 강도 | 6.9(1.2) | - | 파운드/인치(N/mm) | 1 온스.EDC 포스트 솔더 플로트 | IPC-TM-650, 2.4.8 |
| 가연성 | 비 프랑스 | - | - | - | UL 94 |
| 무연 공정 호환 | 예 | - | - | - | - |
